MÓDULO DE MANEJO

RESUMEN

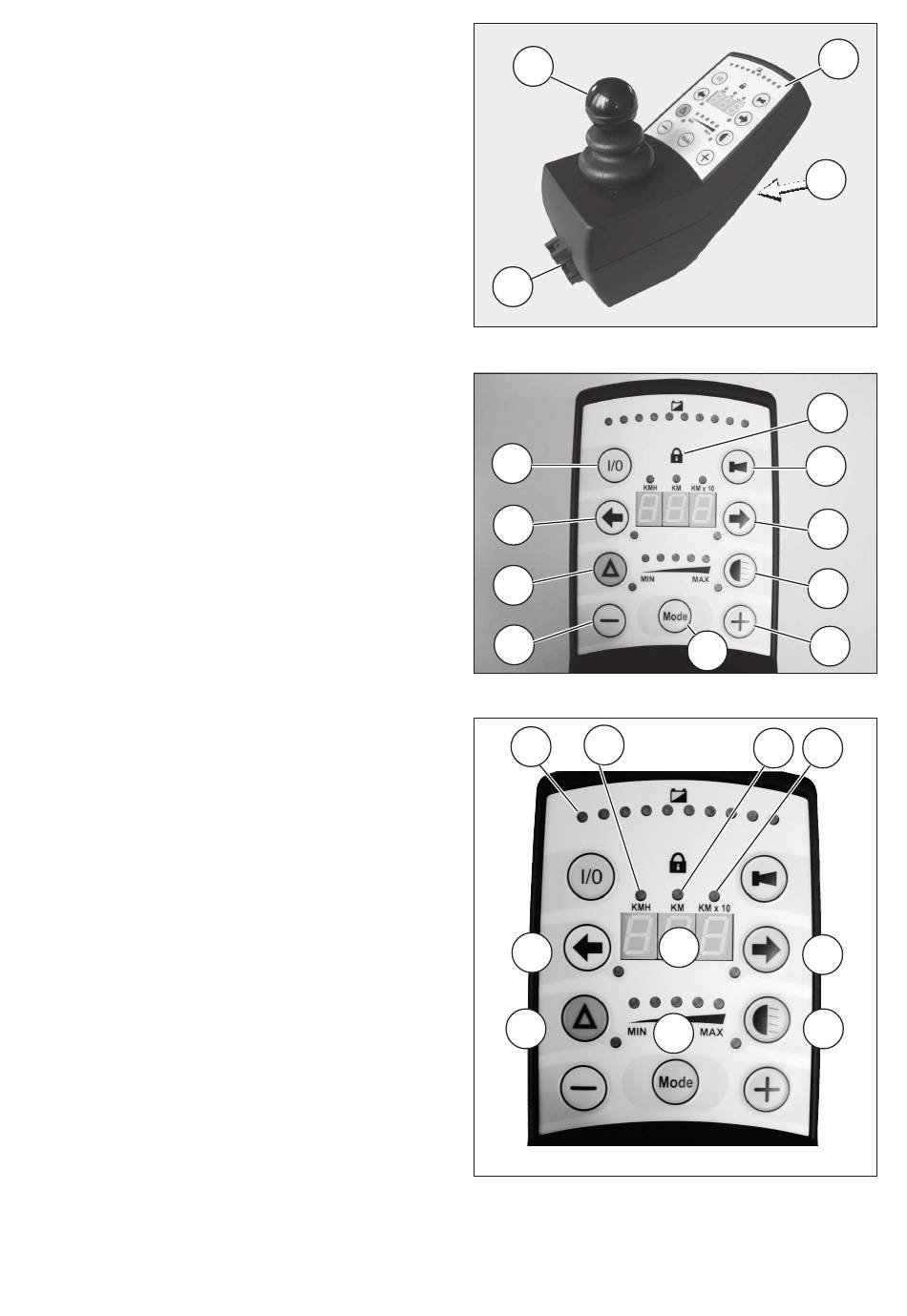

Módulo de manejo (fig. 1)
1 Tomacorrientes de conexión
2 Joystick
3 Panel de mando
4 Terminal de carga de batería

Panel de mando (fig. 2)

5 Velocidad máxima menos
6 Luz intermitente de aviso conec-
tada/desconectada
7 Intermitente izquierdo conecta-
do/desconectado
8 Módulo de manejo conectada/
desconectada
9 Bocina
10 Intermitente derecho conectado/
desconectado
11 Iluminación conectada/desconec-
tada
12 Velocidad máxima más
13 Selección de funciones especiales
24 Candado magnético

Indicadores LED (fig. 3)

14 Piloto del intermitente de
warning
15 Piloto del intermitente izquierdo
16 Indicación de las baterías
17 Indicador de kilometraje total
18 Indicador de kilometraje parcial
19 Indicador de velocidad
20 Piloto del intermitente derecho
21 Piloto de la iluminación
22 Piloto digital y de símbolos
23 Indicador de máx. velocidad má-
xima
6
2
1
1
8
7
6
5
2
17
16
15
14
3
3
4
24
9
10
11
12
13
18 19
22
20
21
23
