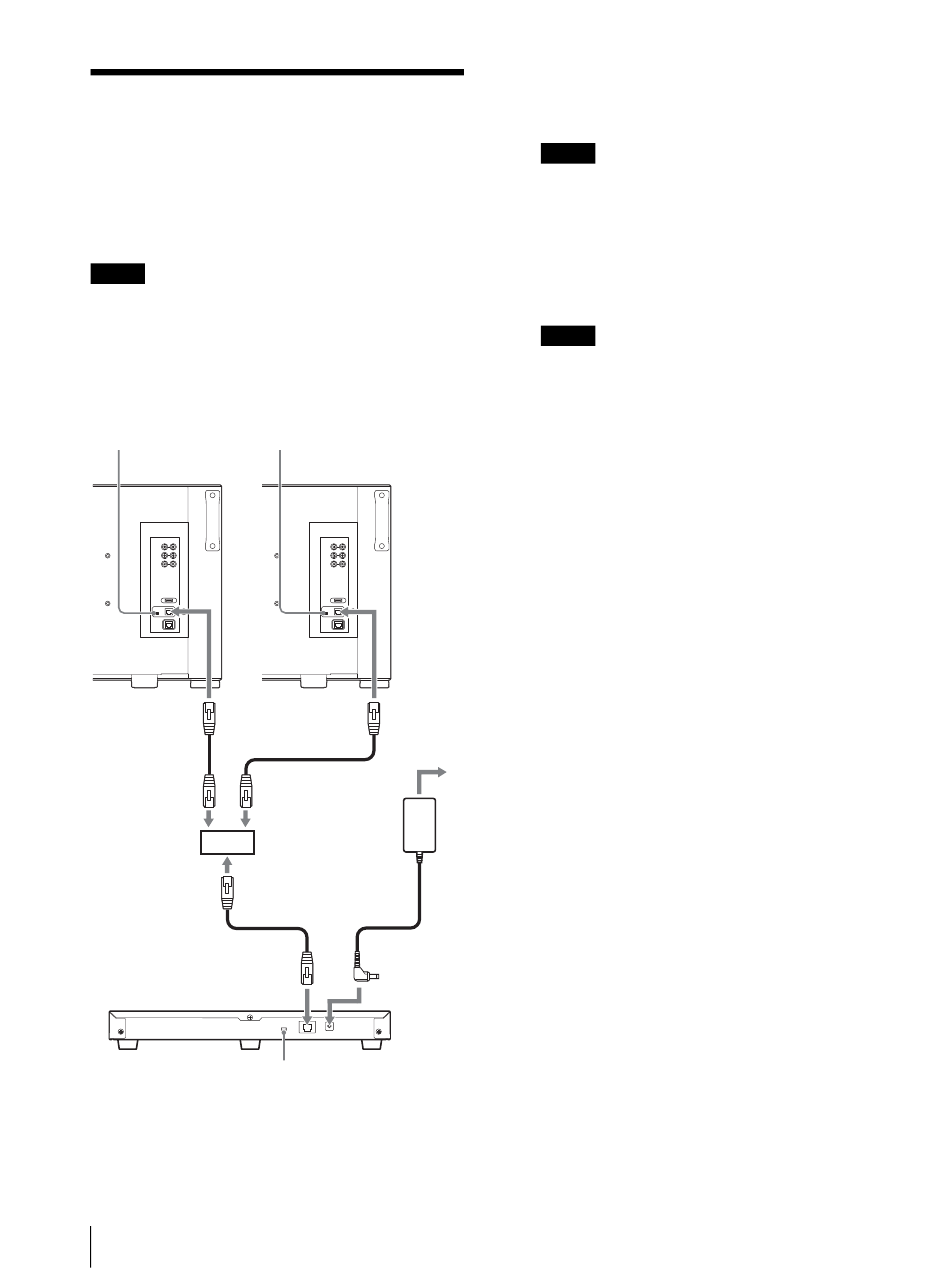

Conexión de varias
unidades mediante LAN
El controlador controla hasta 32 monitores. Hasta tres
controladores se conectan a un monitor en el modo
sencillo.
Notas
El controlador no puede controlar los monitores de
otra subred.
Si conecta el modelo BKM-16R, consulte las
instrucciones de funcionamiento del modelo BKM-
16R.
Interruptor NETWORK:
ajústelo en LAN.
Conector LAN
(10/100)
Conmutador (se
recomienda: con
función AUTO
MDI/MDI-X)
Conector LAN
Controlador
(BKM-17R)
1
Apague el interruptor de alimentación del monitor
antes de conectar las unidades.
16
Conexión de varias unidades mediante LAN
Interruptor NETWORK:
Ajústelo en LAN.
Conector LAN
(10/100)
Adaptador de CA
(se proporciona
con el BKM-17R)
Conector DC 12V
(10/100)
Interruptor NETWORK:
Ajústelo en LAN.
2
Conéctelo a la red por medio de un cable 10BASE-
T/100BASE-TX (tipo blindado, se vende por
separado).
Nota
Se recomienda utilizar un conmutador opcional
con función de selección automática (AUTO MDI/
MDI-X) de cable recto/cable de par trenzado.
3
Conecte el cable de salida del adaptador de CA
suministrado con el controlador al conector DC
12V del controlador.
Nota
Con las unidades conectadas, ajuste la LAN antes de
ajustar el interruptor NETWORK en LAN
(página 20).
4
Ajuste los interruptores NETWORK de cada
monitor y del controlador en LAN.
