Conexionado; Conexión De Los Bornes De Entrada A La Red De Ac; Muy Importante - Salicru SLC-6000-TWIN PRO2 T UL Manual De Usuario

Se recomienda utilizar terminales de puntera en todas las
•
extremidades de los cables conectados a los bornes, en es-
pecial los de potencia (entrada, salida y baterías).
Verificar el correcto apriete en los tornillos de los bornes.
•

5.2. CONEXIONADO.

Extraer la tapa de protección de la regleta de bornes de la parte
posterior del SAI. La disposición de los terminales de la regleta
de bornes es la siguiente:
SELECCION ISO TAP
Non-In
240V

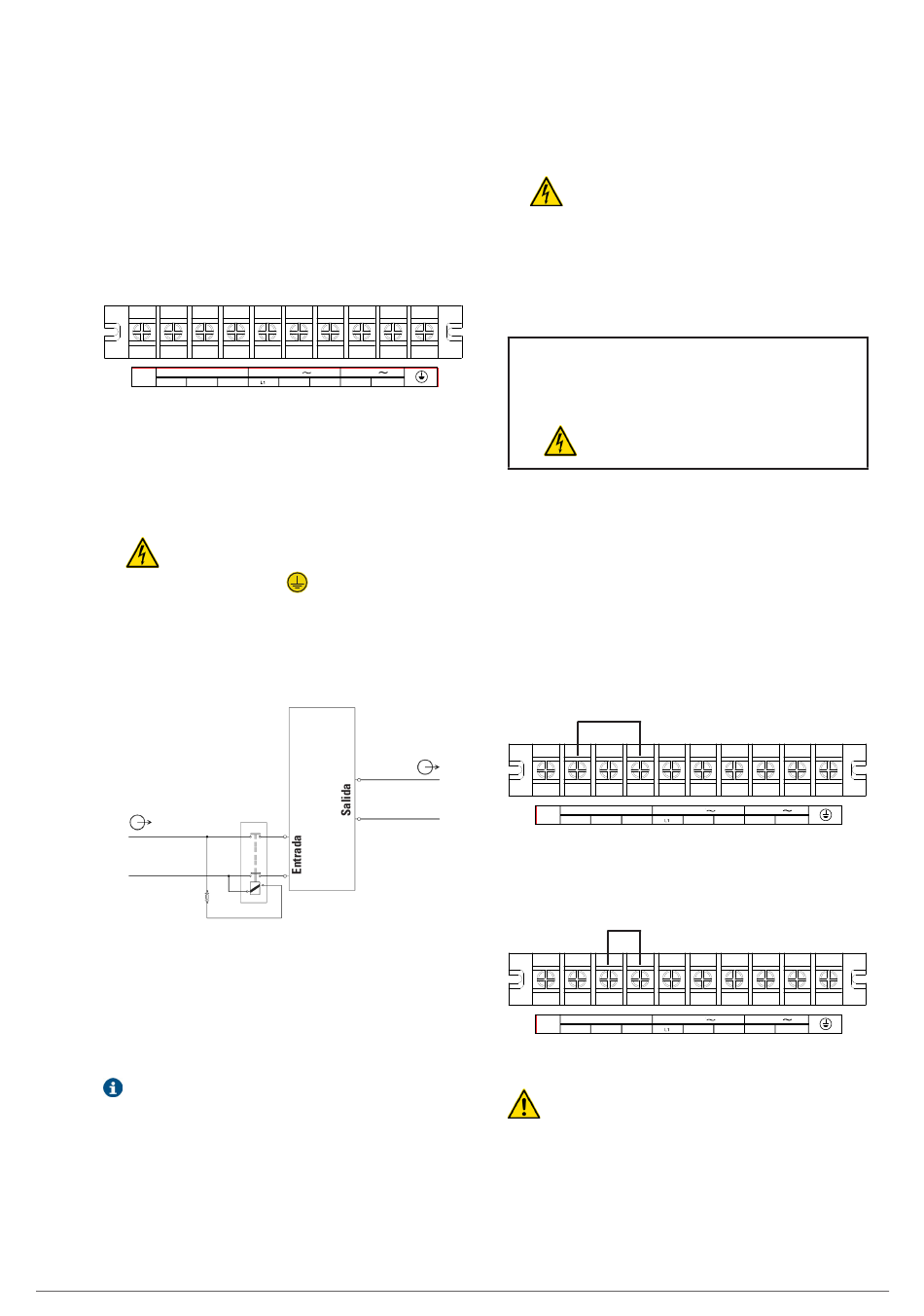

Fig. 8. Disposición de los terminales de la regleta de
bornes (Retirar tapa de bornes)
5.2.1. Conexión de los bornes de entrada a la red de
AC.
Al tratarse de un equipo con protección contra cho-
•
ques eléctricos clase I, es imprescindible instalar el
cable de tierra de protección [
borne antes de suministrar tensión a los bornes de entrada.
Prestar atención a la documentación de «Instalación reco-
•
mendada» mencionada en el apartado 5.1.5.4., en la que se
especifican secciones de cables, calibres y características
de las protecciones, etc, ...
R
N
A
(1)
Conexión «Backfeed protection» para TWIN PRO2 T UL.
(BP) Sistema automático de protección antirretorno «Backfeed protection»,
externo al SAI (EN-IEC 62040-1).
(1) Fusible o fusibles de propósito general de 600V AC y 1A del tipo F.
(2) Contactor bipolar o tetrapolar de 400V AC con separación mínima entre
contactos de 1,4 mm y bobina de 230V AC, de la corriente mínima
indicada en la placa de características del SAI.
A
Para sistemas en paralelo, cada equipo deberá disponer de su propio
"Backfeed protection" independiente.
Fig. 9. Esquema conexionado «Backfeed protection».
Siguiendo la norma de seguridad EN-IEC 62040-1, la insta-
•
lación deberá estar provista de un sistema automático de
protección antirretorno «Backfeed protection», como por
ejemplo un contactor, que impida en todo caso la aparición
MANUAL DE USUARIO
SALIDA ENTRADA
208V 0 N L2 L
]. Conectar este conductor al
SAI
(BP)
(2)
de tensión o energía peligrosa en la línea de entrada del
SAI durante un fallo de red [ver ].
La norma es aplicable indistintamente para cada uno de los
SAI de un sistemas en paralelo.
•
incumpliría la norma de seguridad.
Deberán colocarse etiquetas de advertencia en todos los
•
interruptores de potencia primarios, instalados en zonas
alejadas del equipo, para alertar al personal de manteni-
miento eléctrico de la presencia de un SAI en el circuito.
La etiqueta llevará el siguiente texto o un equivalente:
Aislar el Sistema de Alimentación Ininterrumpida (SAI).
•
N
Compruebe la tensión entre todos los terminales,
•
incluido el del tierra de protección.
Conectar los cables de entrada a los respectivos bornes
•
según configuración del equipo disponible [ver Fig. 9].
Para los sistemas en paralelo, será necesario repetir las
conexiones que van del cuadro a cada equipo.
Conectar los cables de alimentación a los bornes de en-
ˆ
trada R y N,
indicado en el etiquetado del equipo y en este manual. De
lo contrario puede darse averías y/o anomalías.
Si la tensión de entrada es 240 V, el puente debe estar
•
insertado entre los terminales ISO TAP selection 0 y 240 V,
tal como indica la :
U
N
Non-In
Fig. 10. Cableado para tensión de entrada de 240 V.
Si la tensión de entrada es 208 V, instale el puente entre
•
ISO TAP selection 0 y 208, tal como muestra la :
Non-In
Fig. 11. Cableado para tensión de entrada de 208 V.
MUY IMPORTANTE: En este caso, donde la tensión de
entrada es 208 V, debe de configurarse la tensión de
salida a 208 V para disponer de 240 V o 120 V a la salida del
transformador.
No puede existir derivación alguna de la línea que
va del «Backfeed protection» hasta el SAI, ya que se
Antes de trabajar en el circuito.
Riesgo de tensión de retorno del SAI.
respetando el orden de la fase y el neutro
SALIDA
SELECCION ISO TAP
240V 208V 0 N L2
SALIDA
SELECCION ISO TAP
240V 208V 0 N L2
SLC TWIN PRO2 T UL SISTEMAS DE ALIMENTACION ININTERRUMPIDA (SAI)
ENTRADA
L N
ENTRADA
L N
17
