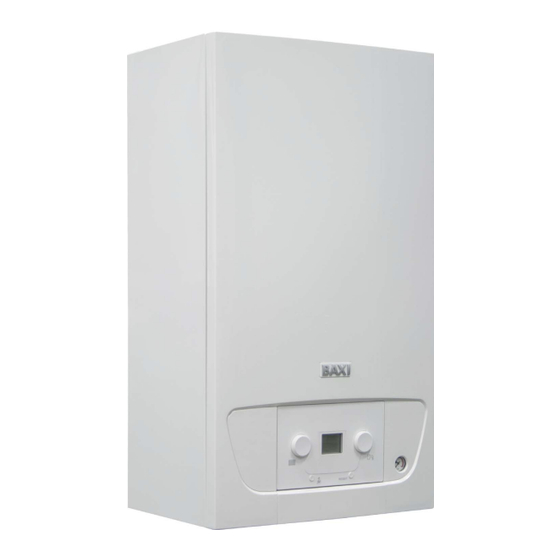

Baxi VICTORIA CONDENS 24/24 F Instrucciones De Instalación, Montaje Y Funcionamiento
Ocultar thumbs
Ver también para VICTORIA CONDENS 24/24 F:
- Instrucciones de funcionamiento (32 páginas) ,
- Instrucciones de instalación, montaje y funcionamiento para el instalador (30 páginas)
Manuales relacionados para Baxi VICTORIA CONDENS 24/24 F
Resumen de contenidos para Baxi VICTORIA CONDENS 24/24 F
- Página 1 24 AF, 24/24 F, 28/28 F Caldera mural de gas Instrucciones de Instalación, Montaje y Funcionamiento para el USUARIO Caldeira mural a gás Instruções de Instalação Montagem e Funcionamento para o UTILIZADOR...
- Página 2 El aparato puede ser utilizado por niños de edad no inferior a 8 años y personas con capacidades físicas, sensoriales o mentales limitadas o que no tengan experiencia ni conocimientos apropiados, a condición de que estén vigilados o hayan recibido instrucciones sobre el uso seguro del aparato y hayan entendido los peligros relacionados con él.
- Página 3 SEGURIDAD Prescripciones generales de seguridad OLOR DE GAS • Apagar la caldera. • No accionar ningún dispositivo eléctrico (por ej. no se debe encender la luz). • Apagar las eventuales llamas libres y abrir las ventanas. • Llamar a un centro de Asistencia Técnica Autorizado. OLOR DE COMBUSTIÓN •...
- Página 4 1.3.3 RESPONSABILIDAD DEL USUARIO Para garantizar una instalación plenamente funcional, respete las siguientes instrucciones: • Leer y respetar las instrucciones contenidas en los manuales suministrados con el aparato. • Utilizar los servicios de un instalador cualificado para la instalación y puesta en marcha inicial. •...
- Página 5 Datos técnicos Victoria Condens 24 AF Victoria Victoria Condens Condens Con acumulador Sólo calefacción 24/24 F 28/28 F ACS (*) Categoría del gas 2H3P Tipo de gas G20 - G31 Capacidad térmica nominal ACS (Qn) 28.9 24.7 28.9 Capacidad térmica nominal calefacción (Qn) 24.7 24.7 20.6...
- Página 6 3.2.1 Parámetros Técnicos Con arreglo al Reglamento (UE) N.° 813/2013. BAXI – Victoria Condens 24 AF 24/24 F 28/28 F Caldera de condensación Sí Sí Sí Caldera de baja temperatura (1) Caldera B1 Aparato de calefacción de cogeneración Calefactor combinado Sí...
- Página 7 DESCRIPCIÓN DEL PRODUCTO 4.1 Descripción general Esta caldera sirve para calentar agua a una temperatura inferior a la de ebullición, a presión atmosférica. Debe conectarse a una instalación de calefacción y a una red de distribución de agua caliente sanitaria dentro de los límites de sus prestaciones y de su potencia.
- Página 8 DESCRIPCIÓN DEL PANEL DE CONTROL LEYENDA DE TECLAS/MANDOS Regulación manual de la temperatura de calefacción Regulación manual de la temperatura del agua sanitaria Activación del análisis combustión Tecla de RESET RESET 1 segundo = Reset anomalía manual RESET 5 segundos = Activación manual función Purgado (capítulo 8.4) LEYENDA DE LOS SÍMBOLOS VISUALIZADOS EN LA PANTALLA...
- Página 9 Procedimiento de encendido Cuando la caldera está alimentada eléctricamente, en la pantalla se visualiza la siguiente información: • todos los símbolos encendidos (1 segundo); • versión software (1 segundo); • Aparece la indicación "InI" (unos segundos); • Todo apagado (1 segundo); •...
- Página 10 ESTADOS Y SUBESTADOS • El ESTADO es la fase de funcionamiento de la caldera en el momento de la visualización. • El SUBESTADO es el funcionamiento instantáneo, es decir la operación que la caldera está realizando en el momento de la visualización.
- Página 11 MANTENIMIENTO Generalidades La caldera no requiere un mantenimiento complejo. Sin embargo, se aconseja hacerla inspeccionar y someterla a mantenimiento a intervalos regulares. El mantenimiento y la limpieza de la caldera deben ser realizados obligatoriamente por lo menos una vez al año por un profesional cualificado. Mensaje para el mantenimiento Esta función sirve para avisar al usuario, mediante la visualización del símbolo en la pantalla, de que la caldera requiere...
- Página 12 Vaciado de la instalación El mando de vaciado está situado debajo de la caldera, como se puede ver en la figura adjunta. Para vaciar la instalación, actuar según se describe a continuación: • Girar lentamente el mando (C) en sentido antihorario (hacia la izquierda) para abrir el grifo.
- Página 13 CIRCULACIÓN INSUFICIENTE Se ha alcanzado el valor máximo de temperatura de H.01 Controlar circulación caldera/instalación impulsión. Activar un ciclo de desaireación manual CIRCULACIÓN INSUFICIENTE Controlar presión instalación Activar un ciclo de desaireación manual Controlar funcionamiento bomba H.01 Falta de circulación de agua (temporal). Controlar circulación caldera/instalación ERROR SONDAS TEMPERATURA Controlar funcionamiento sonda de temperatura...
- Página 14 ANOMALÍA PERMANENTE (SE REQUIERE RESET) VISUALIZACIÓN CAUSA PANTALLA CALDERA DESCRIPCIÓN ANOMALÍAS PERMANENTES QUE REQUIEREN UN RESET Código Código Control / Solución grupo específico PROBLEMA SONDA/CONEXIÓN E.00 Sensor temperatura de retorno no conectado Controlar funcionamiento sonda de temperatura Controlar conexión sonda/tarjeta PROBLEMA SONDA/CONEXIÓN E.00 Sonda temperatura de retorno en cortocircuito...
- Página 15 CIRCULACIÓN INSUFICIENTE Controlar circulación caldera/instalación E.04 Configuración de la temperatura máxima de impulsión Activar un ciclo de desaireación manual Controlar funcionamiento sondas MAL FUNCIONAMIENTO SONDA DE HUMOS E.04 Sonda de humos en cortocircuito Controlar funcionamiento sonda de humos Controlar conexión sonda/tarjeta PROBLEMA SONDA/CONEXIÓN E.04 Sonda de humos no conectado...
- Página 16 12. PROTECCIÓN DEL MEDIO AMBIENTE 12.1 Ahorro energético Regulación de la calefacción Regular la temperatura de impulsión de la caldera según el tipo de instalación. Para las instalaciones con radiadores, se aconseja programar una temperatura máxima de impulsión del agua de calefacción de unos 60°C y aumentar este valor si no se alcanza el confort ambiente requerido.
- Página 17 7693886 (01-11/17)
- Página 18 O aparelho pode ser usado por crianças com idade não inferior a 8 anos e por pes- soas com capacidades físicas, sensoriais ou mentais limitadas, ou sem a experiên- cia ou o conhecimento necessários, desde que sob supervisão ou após terem rece- bido instruções relativas ao uso seguro do aparelho e à...
- Página 19 SEGURANÇA Prescrições gerais de segurança CHEIRO A GÁS • Parar a caldeira. • Não utilizar qualquer dispositivo elétrico (por exemplo, acender a luz). • Apagar eventuais chamas livres e abrir as janelas. • Contactar o Serviço Oficial ou um profissional qualificado. ODOR A GASES DA COMBUSTÃO •...
- Página 20 • Em caso de necessidade de manutenção, deve informar o utilizador sobre a obrigação de controlar o aparelho e assegurar as corretas condições de funcionamento. • Entregar todos os manuais de instruções ao utilizador. 1.3.3 RESPONSABILIDADE DO UTILIZADOR Para garantir uma instalação com pleno funcionamento, respeitar as seguintes instruções: •...
- Página 21 Dados técnicos Victoria Condens 24 AF Victoria Victoria Condens Condens Com acumulador Só aquecimento 24/24 F 28/28 F AQS (*) Categoria de gás 2H3P Tipo de gás G20 - G31 Caudal térmico nominal AQS (Qn) 28.9 24.7 28.9 Caudal térmico nominal aquecimento (Qn) 24.7 24.7 20.6...
- Página 22 3.2.1 Parâmetros Técnicos Em conformidade com o Regulamento (UE) N° 813/2013. BAXI – Victoria Condens 24 AF 24/24 F 28/28 F Caldeira de condensação Caldeira de baixa temperatura (1) Não Não Não Caldeira B1 Não Não Não Aparelho de aquecimento de cogeração Não...
- Página 23 DESCRIÇÃO DO PRODUTO 4.1 Descrição geral Esta caldeira serve para aquecer água a uma temperatura inferior à de ebulição à pressão atmosférica. Deve ser ligada a uma instalação de aquecimento e a uma rede de distribuição de água quente sanitária, de acordo com as suas prestações e potência. Esta caldeira apresenta as seguintes características: •...
- Página 24 DESCRIÇÃO DO PAINEL DE CONTROLO LEGENDA DAS TECLAS/SELETORES Regulação manual da temperatura de aquecimento Regulação manual da temperatura AQS Ativação da função análise de combustão Botão de RESET RESET 1 segundo = Reset manual de anomalia RESET 5 segundos = Ativação manual da função Purga (capítulo 8.4) LEGENDA DOS SÍMBOLOS VISUALIZADOS NO ECRÃ...
- Página 25 Procedimento de acendimento Uma vez a caldeira alimentada eletricamente verificar que no ecrã se visualizam as seguintes informações: • Todos os símbolos acesos (1 segundo); • Versão software (1 segundo); • Aparece a indicação "InI" (alguns segundos); • Tudo apagado (1 segundo); •...
- Página 26 ESTADOS E SUBESTADOS • O ESTADO é a fase de funcionamento da caldeira no momento da visualização. • O SUBESTADO é o funcionamento instantâneo, isto é, a operação que a caldeira está a realizar no momento da visualização. LISTA DE ESTADOS VISUALIZAÇÃO ESTADO ESPERA...
- Página 27 MANUTENÇÃO Generalidades A caldeira não necessita duma manutenção complexa. Aconselhamos, no entanto, a sua inspeção e manutenção a intervalos regulares. A manutenção e limpeza da caldeira devem ser efetuadas, pelo menos uma vez por ano, pelo Serviço Oficial ou por profissional qualificado.
- Página 28 Drenagem da instalação A torneira de drenagem está posicionada sob a caldeira como se pode ver na figura ao lado. Para esvaziar a instalação proceder como se descreve em seguida: • Rodar lentamente o manípulo (C) no sentido anti-horário (para a esquerda) para abrir a torneira.
- Página 29 CIRCULAÇÃO INSUFICIENTE H.01 Alcançado valor máximo temperatura ida Controlar circulação caldeira/instalação Ativar um ciclo de desgasificação manual CIRCULAÇÃO INSUFICIENTE Controlar pressão instalação Ativar um ciclo de desgasificação manual Controlar o funcionamento da bomba H.01 Falta circulação de água (temporária) Controlar circulação caldeira/instalação ERRO DOS SENSORES DE TEMPERATURA Controlar o funcionamento dos sensores de temperatura Controlar a ligação dos sensores de temperatura...
- Página 30 ANOMALIA PERMANENTE (REQUER REARME) VISUALIZAÇÃO ECRÃ CAUSA CALDEIRA DESCRIÇÃO DAS ANOMALIAS PERMANENTES QUE NECESSITAM DE REARME (RESET) Código Código Controlo / Solução do grupo específico PROBLEMA SENSOR/LIGAÇÃO E.00 Sensor temperatura de retorno não ligado Controlar o funcionamento do sensor de temperatura Controlar a ligação do sensor/placa PROBLEMA SENSOR/LIGAÇÃO E.00...
- Página 31 CIRCULAÇÃO INSUFICIENTE Controlar circulação caldeira/instalação E.04 Excedida Temperatura Máxima de ida Ativar um ciclo de desgasificação manual Controlar o funcionamento dos sensores MAU FUNCIONAMENTO SENSOR DE FUMOS E.04 Sensor fumos em curtocircuito Controlar o funcionamento do sensor de fumos Controlar a ligação do sensor/placa PROBLEMA SENSOR/LIGAÇÃO E.04 Sensor fumos não ligado...
- Página 32 Obtém-se uma boa poupança, selecionando uma temperatura de conforto da água quente sanitária, que evite misturá-la com água fria. Maior temperatura provoca o desperdício de energia e uma maior formação de calcário (a causa principal do funcionamento anómalo da caldeira). BAXI Tel. + 34 902 89 80 00 www.baxi.es/profesional informacion@baxi.es...
