Taura 24 MCS
4. CARACTERÍSTICAS E DADOS TÉCNICOS

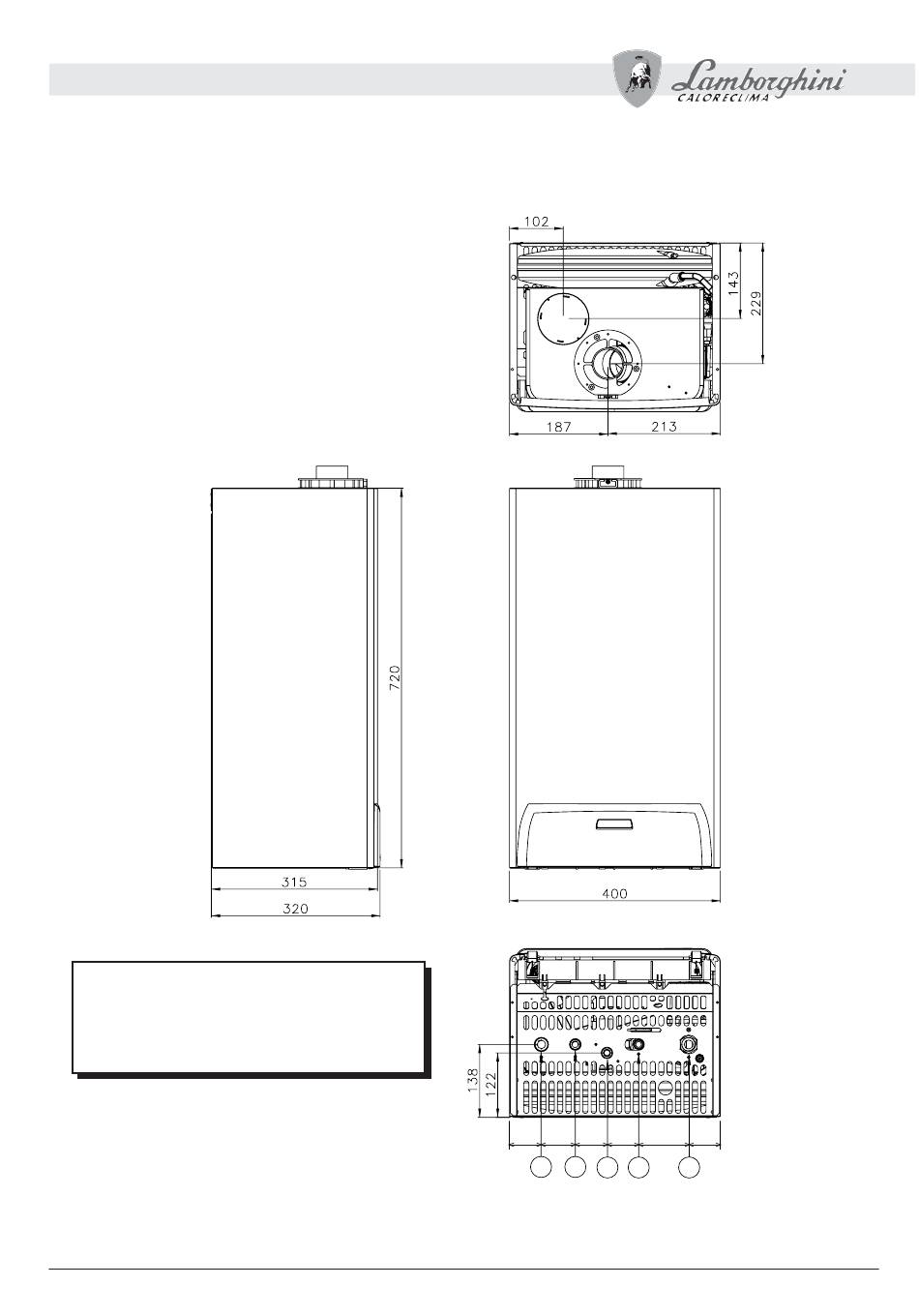

4.1 Dimensões e ligações
No caso em que se use o kit de ligação
hidráulica LEJ LINE, as cotas que devem ser
tidas em consideração para a perfuração na
parede são aquelas que se encontram no
gabarito de papel contido no kit
Legenda
1 Caudal do circuito de aquecimento Ø 3/4"
2 Saída do circuito de água quente sanitária Ø 1/2"
3 Entrada do gás 1/2"
4 Entrada da água quente sanitária Ø 1/2"
5 Retorno do circuito de aquecimento Ø 3/4"
60,5
1
fig. 6
Cod. 3540D952 - 11/2008 (Rev. 00)
Vista superior
64,5 60 60 95 60
2 3 4 5
Vista inferior
93
