Manual de usuario
Código No. 99MAG031E1

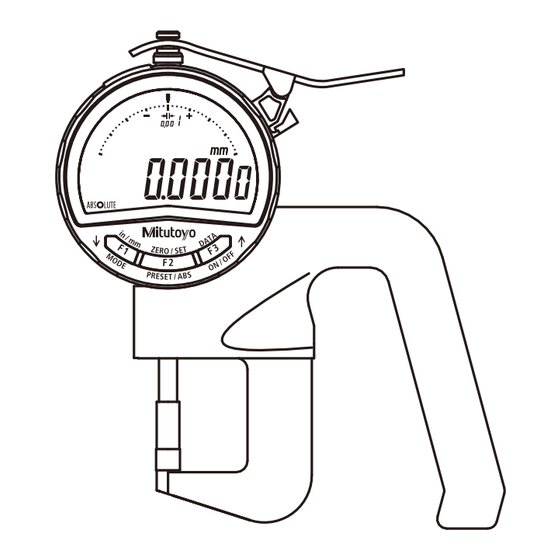

Medidor de espesores
(Digimatic modelo ID-CNX)
Precauciones de seguridad
Para garantizar la seguridad del operario, utilice el producto de conformidad con las
instrucciones, funciones y especificaciones que están contenidas en este Manual de
usuario.
El uso bajo otras condiciones puede comprometer la seguridad.
ADVERTENCIA
Presenta riesgos que podrían provocar la muerte o lesiones graves.
• Mantenga siempre las pilas fuera del alcance de los niños. Si se ingiere, busque atención
médica de inmediato.
• Nunca cortocircuite, desarme, deforme o exponga las pilas a un calor extremo o las
llamas.
• Si el líquido alcalino de la pila entra en contacto con los ojos, lávelos de inmediato con agua
limpia y consulte a un médico. Si el líquido alcalino de la pila entra en contacto con la piel,
lave muy bien la zona expuesta con agua limpia.
PRECAUCIÓN
Presenta riesgos que podrían provocar lesiones leves o moderadas.
• Jamás intente recargar las pilas. Nunca invierta los polos positivo y negativo al colocarlas.
La manipulación o la colocación incorrecta de la pila puede ocasionar fugas o una
explosión, provocando daños físicos graves y averías.
• Tanto los bordes de la punta de contacto como el tope en el medidor tipo cuchillas son
afilados y pueden causar lesiones. Sea especialmente cuidadoso al manipularlo para
evitar lesiones o daños.
AVISO
Presenta riesgos que podrían provocar daños materiales.
• No se debe desmontar ni modificar.
• No utilice ni guarde el instrumento en lugares con cambios repentinos de temperatura.
Permita que el instrumento se adapte a la temperatura ambiente antes de utilizar.
• Utilice en un lugar en el que haya muy poco polvo, aceite y niebla de aceite, lejos de la
luz solar directa.
• No guarde el instrumento en un lugar con mucha humedad o mucho polvo.
• No mueva el émbolo rápidamente ni le aplique fuerza horizontal.
• Evite cargas en dirección vertical con respecto al émbolo o un uso que implique la torsión
del mismo.
• No aplique demasiada fuerza al equipo ni lo someta a golpes repentinos, como caídas. Si
se golpea, compruebe la exactitud y el funcionamiento antes de utilizarlo.
• Además, evite utilizarlo en lugares expuestos a salpicaduras de agua o refrigerante.
• No grabe números, etc. con un marcador eléctrico.
• No presione las teclas con un objeto puntiagudo (como un destornillador o bolígrafo).
Contenido
1. Tipos.......................................................................................................................Página 1
2. Nombres de componentes .....................................................................................Página 2
3. Preparación antes de uso ......................................................................................Página 2
4. Instalación (sustitución) de la pila ..........................................................................Página 3
5. Encendido/apagado ...............................................................................................Página 3
6. Modos operativos ...................................................................................................Página 3
7. Cambiar sistemas de medición ..............................................................................Página 4
8. Cambiar sistema de unidades................................................................................Página 4
9. Método de medición ...............................................................................................Página 4
10. Salida externa del valor mostrado........................................................................Página 6
11. Configuración de parámetros ...............................................................................Página 7
12. Palanca de elevación .........................................................................................Página 12
13. Precauciones de uso..........................................................................................Página 12
14. Mensajes de error y soluciones .........................................................................Página 12
15. Funciones de entrada/salida ..............................................................................Página 13
16. Especificaciones ................................................................................................Página 14
17. Accesorios (opcionales) .....................................................................................Página 14
18. Reparaciones externas (sujetas a cargos).........................................................Página 14
1
Notaciones de las teclas
es
En este manual, los nombres de las teclas para pulsar, sus funciones (número de veces y tiempo
que se debe pulsar la tecla), y la secuencia de los procedimientos se indica con flechas.
Por ejemplo: Tecla [F2]
F2
Pulse la tecla [F2] suéltela de inmediato (pulsación corta).
F2
Pulse la tecla [F2] y suéltela después de 2 segundos o más (pulsación larga).
1.
Tipos
● Modelo estándar
■ Modelo de alta exactitud
■ Medidor para lentes
■ Medidor para tubos
■ Medidor tipo cuchillas
● Código No.
547-300A
547-301A
547-320A
547-321A
● Código No.
547-400A
547-401A
● Código No.
547-312A
547-313A
● Código No.
547-360A
547-361A
● Código No.
547-315A
547-316A
Fecha de publicación: 27 de abril de 2022
Impreso en Japón
