Manual de usuario
Código N.º 99MAB045E2

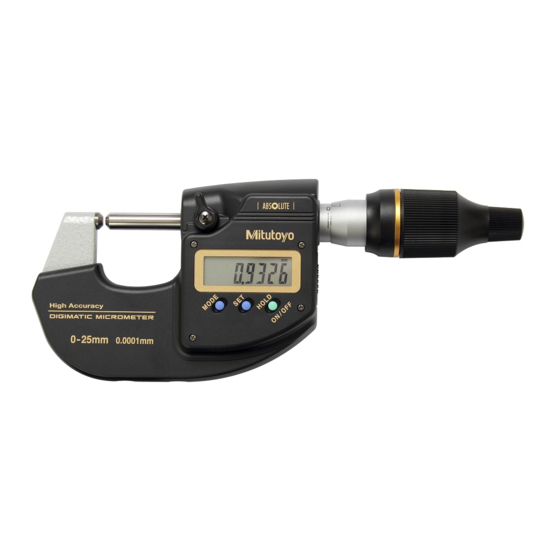

Micrómetro de alta precisión Digimatic
MDH
Precauciones de seguridad
Para garantizar la seguridad del operario, utilice el producto según las instrucciones, funciones y
especificaciones que constan en este Manual de usuario.
El uso bajo otras condiciones puede comprometer la seguridad.
ADVERTENCIA
Presenta riesgos que podrían provocar la muerte o lesiones graves.
• Mantenga siempre las pilas fuera del alcance de los niños, en caso de ingestión, consulte a un médico de
inmediato.
• Nunca cortocircuite, desarme, deforme o exponga las pilas a un calor extremo o las llamas.
• Si el líquido alcalino de la pila entra en contacto con los ojos, lávelos de inmediato con agua limpia y consulte
a un médico. Si el líquido alcalino de la pila entra en contacto con la piel, lave muy bien la zona expuesta con
agua limpia.
PRECAUCIÓN
Presenta riesgos que podrían provocar lesiones leves o moderadas.
• No intente nunca cargar la pila principal ni invertir los polos positivo-negativo al colocarla. La manipulación
o colocación incorrecta de la pila puede ocasionar una explosión, fugas en la pila y/o una avería o lesión
física grave.
• Manipule siempre las caras de medición afiladas de este producto con cuidado para evitar lesiones.
AVISO Presenta riesgos que podrían provocar daños materiales.
• No se debe desmontar ni modificar.
• No utilizar ni guardar el producto en lugares con cambios repentinos de temperatura. Además, antes de
utilizar el instrumento, deje que se adapte a la temperatura ambiente.
• No guarde el instrumento en un lugar con mucha humedad o mucho polvo. No utilice el instrumento en un
entorno en el que pueda entrar en contacto con agua o aceite.
• No aplique demasiada fuerza al instrumento ni lo someta a golpes repentinos, como caídas.
• Antes y después de usar el instrumento limpie el polvo, rebabas, etc.
• Al limpiar el instrumento, límpielo con un paño suave humedecido con detergente neutro diluido. No use
ningún disolvente orgánico como diluyentes, ya que pueden deformar el indicador o provocar fallos en su
funcionamiento.
• No presione la pantalla.
• La estructura del husillo no permite quitarlo. No lo retraiga a la fuerza por encima del intervalo de medición.
• La suciedad en el husillo puede provocar fallos en el funcionamiento. Si el husillo se ensucia, límpielo con un
paño con un poco de alcohol y aplique una pequeña cantidad de aceite para micrómetros (código No.207000).
• Si no dispone de Aceite para Micrómetro y debe utilizar un producto disponible comercialmente, le
recomendamos que utilice un agente antioxidante de baja viscosidad casi equivalente a ISO VG10.
• No grabe números, etc. con un marcador eléctrico.
• Si no usará el instrumento durante tres meses o más, quite la pila antes de guardarlo. La fuga del líquido de
la pila puede dañar el producto.
Icono de manejo de teclas
< 1 s > 2 s
= =
Índice
1. Nombres de componentes .......................................................................................................................Pág. 1
2. Instalación de la pila .................................................................................................................................Pág. 1
3. Precauciones para el uso .........................................................................................................................Pág. 2
4. Encendido o apagado ..............................................................................................................................Pág. 2
5. Ajustar el valor PRESET (punto de Fijado) ..............................................................................................Pág. 2
6. Método de medición .................................................................................................................................Pág. 2
7. Funciones de teclas .................................................................................................................................Pág. 3
8. Configuración de parámetros ...................................................................................................................Pág. 3
9. Colocación de la funda resistente al calor ...............................................................................................Pág. 4
10. Errores y solución de problemas ..............................................................................................................Pág. 4
11. Especificaciones ......................................................................................................................................Pág. 4
12. Función de salida .....................................................................................................................................Pág. 4
13. Error de medición debido a fluctuaciones de temperatura .......................................................................Pág. 5
14. Accesorios opcionales .............................................................................................................................Pág. 5
15. Reparaciones externas (sujetas a cargos) ...............................................................................................Pág. 5
1
1. Nombres de componentes
es
③
① ②
① Tope
② Husillo
③ Freno giratorio (frena el husillo para impedir su
movimiento)
④ Pantalla (LCD)
⑤ Distintivo para modelos compatibles con la
salida de 8 dígitos
■
Pantalla (LCD)
⑭
⑬
⑫
⑪
⑩
⑩ Indicador Hold (Mantener)
⑪ Indicador de signo negativo
⑫ Indicador Bloqueo de funciones
⑬ Indicador de bajo voltaje de la pila
⑭ Indicador INC
④ ⑤ ⑥
⑦
⑧
⑨
⑥ Tambor
⑦ Tapa
⑧ Conector salida de datos
⑨ Tapa del compartimiento de la pila
(en la parte posterior)
⑮
⑯
⑲ ⑱ ⑰
⑮ Indicador Preset
⑯ Indicador de unidades
⑰ Tecla [HOLD], tecla [ON/OFF]
⑱ Tecla [SET]
⑲ Tecla [MODE]
Tecla [in/mm] (solo modelos en pulg./mm)
Mitutoyo Corporation 20-1, Sakado 1-Chome, Takatsu-ku, Kawasaki-shi, Kanagawa 213-8533, Japan
2. Instalación de las pilas
AVISO Presenta riesgos que podrían provocar daños materiales.
Siempre alinee la tapa del compartimiento de la pila con las roscas y colóquela de modo que la junta no sobresalga.
El instrumento puede mostrar un error o avería si la tapa del compartimiento de la pila o la junta no está montada
correctamente.
Consejos
• Asegúrese de utilizar pilas CR2032 (pila de litio).
• No gire el tambor hasta que se muestra la lectura. La configuración inicial de la unidad de control puede fallar y el
producto puede no contar con normalidad. Si mueve el tambor por error, vuelva a instalar la pila.
• La pila incluida es para confirmar las funciones y el rendimiento del instrumento. Tenga en cuenta que esta pila
puede no cumplir la duración prevista.
• La garantía no cubre averías ni daños debido a pilas gastadas, etc.
• Siga las normas y normativas locales con respecto a la eliminación de la batería.
El producto no viene con la pila instalada en el momento de la compra. Coloque la pila de la siguiente manera.
1
Inserte la llave (accesorio estándar, código No. 200877), una moneda u otro objeto similar en la ranura de la tapa
del compartimiento de la pila y gírela hacia la izquierda (en sentido antihorario) para quitar la tapa.
2
Coloque la pila (CR2032) en la dirección de la flecha con el lado positivo hacia arriba.
3 Coloque la tapa del compartimiento de la pila y gírela hacia la derecha (en sentido horario) para colocarla.
A continuación, establezca el valor PRESET (punto de origen).
4
Oprima la tecla [SET].
》 Se muestra el indicador de conteo y se inicia la cuenta.
1 2
CR2032
SET
4
Consejos
• La colocación de las pilas borrará el valor PRESET (punto de origen). Vuelva a ajustar el punto de origen (consulte
el apartado "5. Ajustar el valor PRESET (punto de origen)").
• Si la pantalla indica un error o fallo de recuento, intente quitar las pilas y volverlas a colocar.
Fecha de publicación: 1 de septiembre de 2022
3
