MANUAL DE INSTRUCCIONES

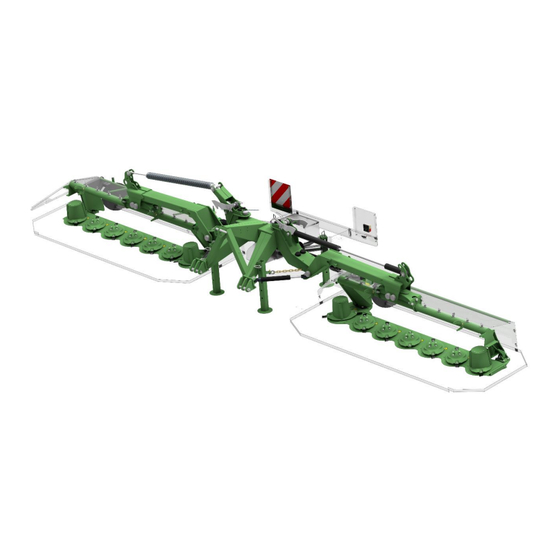

SEGADORA BILATERAL DE DISCOS TRASEROS
CON SUSPENSIÓN CENTRAL
KDD 861 (H)
KDD 911 (H)
KDD 912 (H)
KDD 941 (H)
SaMASZ Sp. z o.o.
ul. Trawiasta 1
16-060 Zabłudów
Polska
KDD 861 S/SL/W (H)
KDD 941 S/SL/W (H)
KDD 861 S/SL/W T (H)
KDD 941 S/SL/W T (H)
Manuel de instrucciones original
- IDIOMA ESPAÑOL -
tel. (+48) (85) 664 70 31
fax (+48) (85) 664 70 41
e-mail: samasz@samasz.pl
www.samasz.pl
IN272SP011
05.01.2022
EDICIÓN 11
