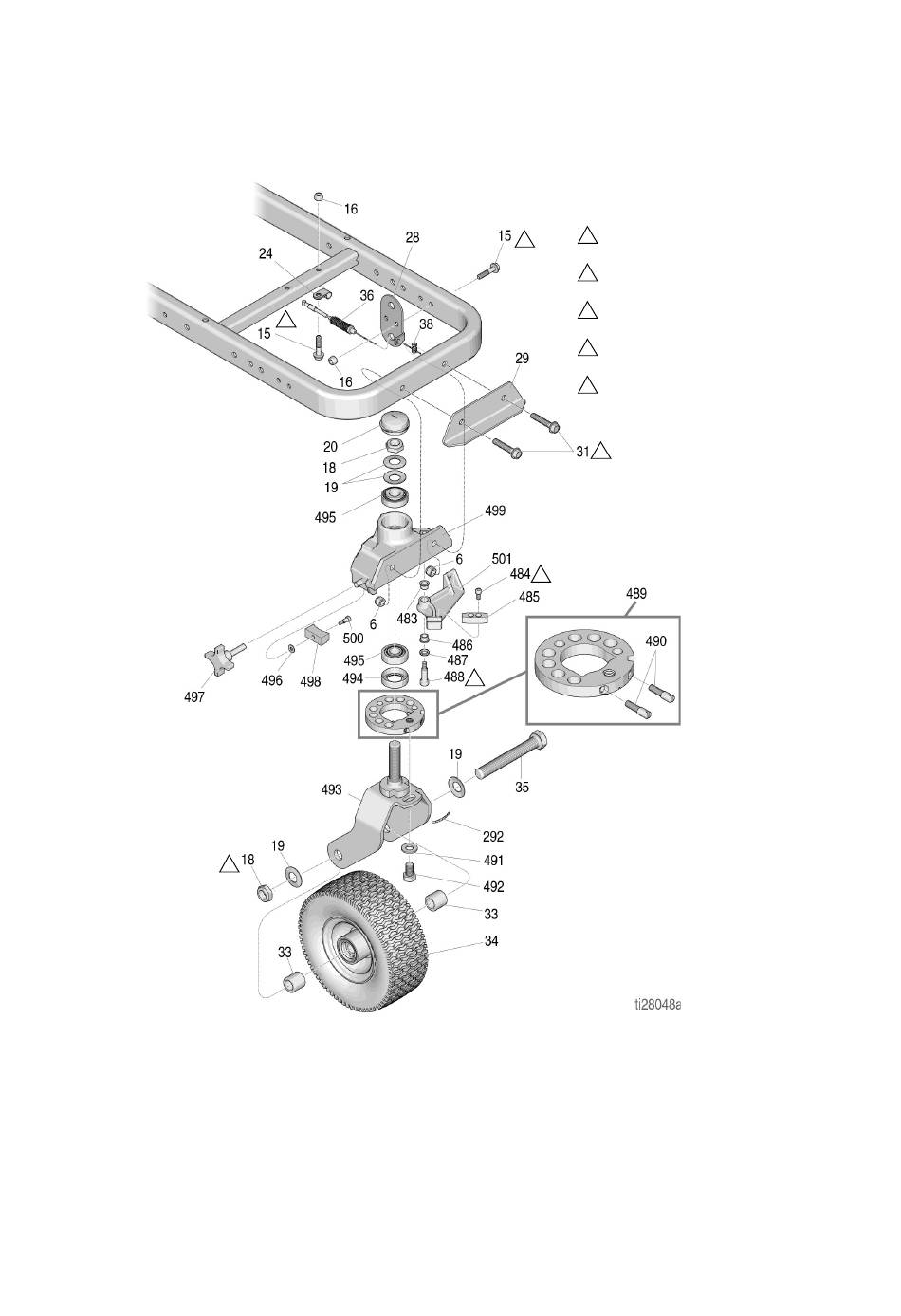

Diagrama de piezas: rueda giratoria EZ AlignTM

Diagrama de piezas: rueda giratoria EZ Align
86
2
3
1
2
Apriete a un par de 23,0-31,1 N•m
(17-23 lb-pie)
2
Apriete a un par de 21,4-23,7 N•m
(190-210 lb-pulg.)
3
Apriete a un par de 31,1-36,6 N•m
(23-27 lb-pie)
4
Apriete a un par de 6,7-9,0 N•m
(60-80 lb-pulg.)
5
Apriete a un par de 23,0-31,1 N•m
(17-23 lb-pie)
1
4
5
3A9101A Funcionamiento, reparación y piezas
