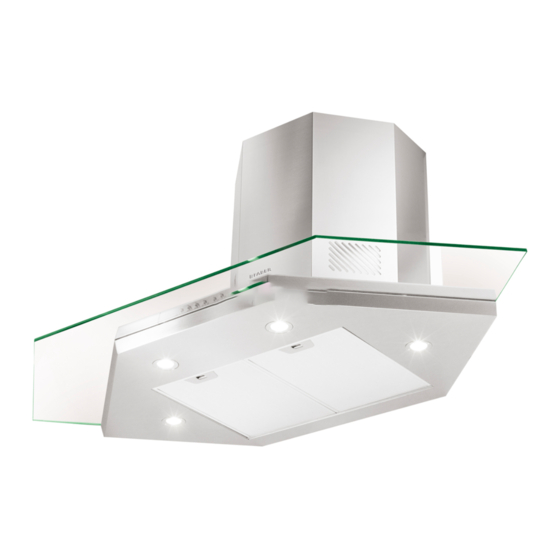

Faber Premio Angolo/SP EV8 LED X/V A100 Manual De Instrucciones

Ocultar thumbs

Publicidad

Idiomas disponibles
  • MX

Idiomas disponibles

  • MEXICANO, página 40

Enlaces rápidos

Descargar este manual
Felhasználói Kézikönyv
Kasutusjuhend
Questo manuale d'istruzione è fornito da trovaprezzi.it. Scopri tutte le offerte per
EV8 LED X/V A100
o cerca il tuo prodotto tra le
migliori offerte di Cappe da Cucina
Instructions Manual
Manuel d'Instructions
Bedienungsanleitung
Gebruiksaanwijzing
Manual de instrucciones
Εγχειρίδιο οδηγιών
Руководство по эксплуатации
Kullanim Kilavuzu
Naudojimosi instrukcija
Instrukcijas Grāmata
Faber Premio Angolo/SP

Publicidad

loading

Manuales relacionados para Faber Premio Angolo/SP EV8 LED X/V A100

Resumen de contenidos para Faber Premio Angolo/SP EV8 LED X/V A100

  • Página 1 Questo manuale d’istruzione è fornito da trovaprezzi.it. Scopri tutte le offerte per Faber Premio Angolo/SP EV8 LED X/V A100 o cerca il tuo prodotto tra le migliori offerte di Cappe da Cucina Felhasználói Kézikönyv Instructions Manual Manuel d’Instructions Bedienungsanleitung Gebruiksaanwijzing Manual de instrucciones Εγχειρίδιο...
  • Página 2 INDEX SAFETY INFORMATION ................................. 4 CHARACTERISTICS ................................7 INSTALLATION ..................................8 USE ...................................... 11 MAINTENANCE ................................... 12 SOMMAIRE CONSIGNES DE SÉCURITÉ ..............................13 CARACTERISTIQUES ................................. 16 INSTALLATION ..................................17 UTILISATION ..................................20 ENTRETIEN ..................................21 INHALTSVERZEICHNIS SICHERHEITSINFORMATIONEN ............................22 CHARAKTERISTIKEN ................................. 25 MONTAGE ...................................
  • Página 3 УКАЗАТЕЛЬ ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ ..........................58 ХАРАКТЕРИСТИКИ ................................61 УСТАНОВКА ..................................62 ЭКСПЛУАТАЦИЯ ................................65 УХОД ....................................66 IÇERIKLER GÜVENLİK HAKKINDA BİLGİLER ............................67 ÖZELLIKLER ..................................70 MONTAJ ....................................71 KULLANIM ................................... 74 BAKIM ....................................75 TURINYS SAUGUMO INFORMACIJA ..............................76 PRIETAISO APRAŠYMAS..............................
  • Página 4 SAFETY INFORMATION For your safety and correct operation of the appliance, read this manual carefully before installation and use. Always keep these instructions with the appliance even if you move or sell it. Users must fully know the operation and safety features of the appliance. The wire connection has to be done by specialized technician.
  • Página 5 • If the extractor is used in conjunction with non-electrical appliances (e.g. gas burning appliances), a sufficient degree of aeration must be guaranteed in the room in order to prevent the backflow of exhaust gas. When the cooker hood is used in conjunction with appliances supplied with energy other than electric, the negative pressure in the room must not exceed 0,04 mbar to prevent fumes being drawn back into the room by the cooker hood.
  • Página 6 • The appliance is not to be used by persons (including children) with re- duced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction. Accessible parts may become hot when used with cooking appliances. •...
  • Página 7 CHARACTERISTICS Dimensions ø150 ø120 Components 14.1 Ref. Q.ty Product Components 7.2.1 Hood Body, complete with: Controls, Light, Blower, Filters Telescopic Chimney comprising: Upper Section Lower Section Reducer Flange ø 150-120 mm 14.1 Air Outlet Connection Extension Air Outlet Connection Ref. Q.ty Installation Components Hood Connector Support 7.2.1...
  • Página 8 INSTALLATION Wall drilling and bracket fixing 7.2.1 Wall marking: • Draw a horizontal line at 650 mm above the hob. • Place bracket 7.2.1 on the wall as shown about 1-2 mm from the ceiling or upper limit. • Mark the wall at the centres of the holes in the bracket. •...
  • Página 9 Mounting the hood body • Before attaching the hood body, tighten the two screws Vr lo- cated on the hood body mounting points. • Hook the hood body onto the screws 12r (4,2 x 12,7). • Fully tighten support screws 12r (4,2 x 12,7). •...
  • Página 10 ELECTRICAL CONNECTION • Connect the hood to the mains through a two-pole switch hav- ing a contact gap of at least 3 mm. • Remove the grease filters (see paragraph Maintenance) being sure that the connector of the feeding cable is correctly inserted in the socket placed on the side of the fan.
  • Página 11 Control panel BUTTON FUNCTIONS T1 Speed Turns the Motor on at Speed one. Turns the Motor off. T2 Speed Turns the Motor on at Speed two. T3 Speed Fixed When pressed briefly, turns the Motor on at Speed three. Flashing Pressed for 2 Seconds.
  • Página 12 MAINTENANCE Grease filters CLEANING METAL SELF- SUPPORTING GREASE FILTERS • The filters must be cleaned every 2 months of operation, or more frequently for particularly heavy usage, and can be washed in a dishwasher. • Remove the filters one at a time by pushing them towards the back of the group and pulling down at the same time.
  • Página 13 CONSIGNES DE SÉCURITÉ Pour votre sécurité et pour garantir le fonctionnement correct de l’appareil, veuillez lire attentivement ce manuel avant d’installer et de mettre en fonction l’appareil. Toujours conserver ces instructions avec l’appareil, même en cas de cession ou de transfert à une autre personne. Il est important que les utilisateurs connaissent toutes les caractéristiques de fonctionnement et de sécurité...
  • Página 14 • Si vous utilisez l’aspirateur en même temps que des appareils non électriques (par ex. fonctionnant au gaz), veillez à ce que la pièce soit adéquatement ventilée, afin d’empêcher le retour du flux des gaz d’évacuation. Si vous utilisez la hotte de cuisine en même temps que des appareils non alimentés à...
  • Página 15 • Cet appareil n’est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que celles-ci ne soient attentivement surveillées et instruites. Les parties accessibles peuvent devenir très chaudes durant l’utilisation des appareils de cuisson.
  • Página 16 CARACTERISTIQUES Encombrement ø150 ø120 Composants 14.1 Réf. Q.té Composants de Produit 7.2.1 Corps Hotte équipé de:Comandes, Lumière, Groupe Ventilateur, Filtres Cheminée Télescopique formée de : Cheminée Supérieure Cheminée Inférieure Flasque de Réduction ø 150-120 mm 14.1 Rallonge Raccord Sortie Air Raccord Sortie Air Réf.
  • Página 17 INSTALLATION Perçage Paroi et Fixation Brides 7.2.1 Tracer sur la paroi: • une ligne horizontale à 650 mm min. au-dessus du plan de cuisson. • Poser comme indiqué une bride 7.2.1 sur la paroi à 1-2 mm du plafond ou de la limite supé- rieure.
  • Página 18 Montage Corps Hotte • Avant d’accrocher le corps hotte, serrer les deux vis Vr situées sur les points d’accrochage du corps hotte. • Accrocher le corps hotte aux vis 12r (4,2 x 12,7) prévues à cet effet. • Serrer définitivement les vis 12r (4,2 x 12,7) de support. •...
  • Página 19 BRANCHEMENT ELECTRIQUE • Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d’au moins 3 mm. • Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.
  • Página 20 UTILISATION Tableau des commandes TOUCHE VOYANT FONCTIONS T1 Vitesse Allumé Démarre le moteur en première vitesse. Coupe le moteur. T2 Vitesse Allumé Démarre le moteur en deuxième vitesse. T3 Vitesse Fixe Appuyée brièvement, démarre le moteur en troisième vitesse. Clignotant Appuyée pendant 2 secondes.
  • Página 21 ENTRETIEN Filtres anti-graisse NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS • Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d’emploi ou plus fréquemment en cas d’emploi par- ticulièrement intense. • Retirer les filtres l’un aprés l’autre, en les poussant vers la par- tie arrière du groupe et en tirant simultanément vers le bas.
  • Página 22 SICHERHEITSINFORMATIONEN Zu Ihrer eigenen Sicherheit und für die korrekte Funktion des Gerätes lesen Sie bitte diese Betriebsanleitung aufmerksam durch, bevor Sie das Gerät installieren und benutzen. Verwahren Sie die Bedienungsanleitung stets zusammen mit dem Gerät, auch wenn Sie dieses an Dritte weitergeben oder übertragen.
  • Página 23 • Falls die Abzugshaube mit Geräten verwendet wird, die nicht elektrisch betrieben sind (z.B. Gasgeräte), muss im Raum für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Wird die Abzugshaube zusammen mit nicht elektrisch betriebenen Geräten eingesetzt, darf der Unterdruck im Raum 0,04 mbar nicht überschreiten, damit die Abgase nicht wieder angesaugt werden.
  • Página 24 • Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, außer sie werden aufmerksam beaufsichtigt und eingewiesen. Die frei zugänglichen Teile können während des Kochens mit Kochgeräten sehr heiß...
  • Página 25 CHARAKTERISTIKEN Platzbedarf ø150 ø120 Komponenten 14.1 Pos. Produktkomponenten 7.2.1 Haubenkörper mit Schaltern, Beleuchtung, Gebläse- gruppe, Filter Teleskopkamin bestehend aus: oberer Kaminteil unterer Kaminteil Reduzierflansch ø 150-120 mm 14.1 Verlängerung Luftaustritt-Anschlussstück Luftaustritt-Anschlussstück Pos. Montagekomponenten Halterung Haubenbefestigung 7.2.1 Befestigungsbügel oberer Kaminteil Bügel Schrauben 4,2 x 44,4 Schrauben 2,9 x 9,5 Schrauben 4,2 x 12,7...
  • Página 26 MONTAGE Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel 7.2.1 Nachstehende Linien an die Wand zeichnen: • eine horizontale Linie mit einem minimalen Abstand von 650 mm zur Kochfläche. • Einen Bügel 7.2.1 zirka 1-2 mm unter der Decke oder oberen Begrenzung an die Wand le- gen.
  • Página 27 Montage des Haubenkörpers • Bevor der Haubenkörper eingehakt wird, die 2 Schrauben Vr bei den Haubenkörper Anhakpunkten festziehen. • Den Haubenkörper bei den Schrauben 12r (4,2 x 12,7) einhängen. • Die Halteschrauben 12r (4,2 x 12,7) definitiv festziehen. • Den Haubenkörper mit Hilfe der Schrauben Vr ausrichten. Anschluss im Abluftbetrieb Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (ø...
  • Página 28 ELEKTROANSCHLUSS • Bei Anschluss der Haube an das Stromnetz muss ein zweipoli- ger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden. • Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versi- chern Sie sich, daß die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird.
  • Página 29 BEDIENUNG Schalttafel TASTE FUNKTIONEN T1 Betriebsgeschwindigkeit Eingeschaltet Schaltet Motor ersten Betriebsgeschwindigkeit ein. Stellt den Motor ab. T2 Betriebsgeschwindigkeit Eingeschaltet Schaltet Motor zweiten Betriebsgeschwindigkeit ein. T3 Betriebsgeschwindigkeit Bleibend Schaltet Motor dritten Betriebsgeschwindigkeit ein. Blinkend Bei 2 Sekunden langem Drücken: Aktiviert die auf 6 Minuten geregelte vierte Betriebsgeschwindigkeit, nach deren Ablauf zu der zuvor eingestellten Geschwindigkeit zurückgekehrt wird.
  • Página 30 WARTUNG Fettfilter SELBSTTRAGENDER METALLFETTFILTER REINIGUNG • Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Ein- satz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist. • Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden.
  • Página 31 VEILIGHEIDSINFORMATIE Lees voor uw eigen veiligheid en voor een correcte werking van het apparaat eerst deze handleiding aandachtig door, alvorens het apparaat te installeren en te gebruiken. Bewaar deze instructies altijd bij het apparaat, ook wanneer u het verkoopt of overdraagt aan derden. Gebruikers moeten volledig op de hoogte zijn van de werking en de veiligheidsfuncties van het apparaat.
  • Página 32 • Als de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt (bijv. gasapparaten), moet het vertrek voldoende geventileerd zijn om te voorkomen dat de uitgestoten gassen terugstromen. Wanneer de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt, mag de onderdruk in het vertrek niet groter zijn dan 0,04 mbar om te voorkomen dat de damp opnieuw door de afzuigkap in het vertrek gezogen wordt.
  • Página 33 • Het apparaat mag niet gebruikt worden door personen (waaronder kinderen) met geestelijke, lichamelijke of zintuiglijke beperkingen, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat. Tijdens het gebruik van de kooktoestellen kunnen de toegankelijke delen erg heet worden.
  • Página 34 EIGENSCHAPPEN Buitenafmetingen ø150 ø120 Onderdelen 14.1 Ref. Productonderdelen 7.2.1 Wasemkap compleet met: Bedieningen, Licht, Ventilatorgroep, Filters Telescopische Schouw Bestaande uit: Bovenstuk Onderstuk Reductieflens ø 150-120 mm 14.1 Verlengstuk Verbindingsstuk Luchtuitlaat Verbindingsstuk Luchtuitlaat Ref. Installatieonderdelen Bevestigingsteun kap 7.2.1 Bevestigingsbeugels Bovenstuk van de Schouw Pluggen Schroeven 4,2 x 44,4 Schroeven 2,9 x 9,5...
  • Página 35 INSTALLATIE Boren van gaten in de wand en bevestiging van de draagbeugels 7.2.1 Trek de volgende lijnen op de wand: • een horizontale lijn op 650 mm min. boven de kookplaat. • Plaats, zoals aangegeven, de beugel 7.2.1 op 1-2 mm van het plafond of van de bovenlimiet. •...
  • Página 36 Montage van de Wasemkap • Alvorens de wasemkap vast te haken, de 2 schroeven Vr, die zich op de bevestigingspunten van de wasemkap bevinden, aanhalen. • Haak de wasemkap vast aan de schroeven 12r (4,2 x 12,7). • De dragende schroeven 12r (4,2x12,7) definitief aanhalen. •...
  • Página 37 ELEKTRISCHE AANSLUITING • Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3 mm. • Verwijder de vetfilters (zie par. "Onderhoud") en verzeker u ervan dat de stekker van de voedingskabel goed in de contactdoos van de afzuigkap is gestoken.
  • Página 38 GEBRUIK Bedieningspaneel TOETS FUNCTIES T1 Snelheid Aan Schakelt de motor op de eerste snelheid in. Zet de motor uit. T2 Snelheid Aan Schakelt de motor op de tweede snelheid in. T3 Snelheid Vast Schakelt de motor bij een korte druk op de toets op de derde snelheid in.
  • Página 39 ONDERHOUD Vetfilters REINIGING VAN DE ZELFDRAGENDE METALEN VETFILTERS • De filters moeten eens in de 2 maanden of, bij bijzonder intensief gebruik, vaker gereinigd worden, en kunnen ook in de vaatwasmachine worden gewassen. • Verwijder de filters één voor één door ze naar de achterkant van de groep te duwen en ze tegelijkertijd omlaag te trekken.
  • Página 40 INFORMACIÓN DE SEGURIDAD Por su propia seguridad y para el correcto funcionamiento del aparato, lea atentamente este manual antes de la instalación y puesta en marcha. Guarde siempre estas instrucciones con el aparato, incluso si se cede o transfiere a un tercero. Es importante que los usuarios estén familiarizados con todas las características de funcionamiento y seguridad del aparato.
  • Página 41 • Si la campana se utiliza en combinación con equipos no eléctricos (por ejemplo, aparatos de gas), debe asegurarse un grado suficiente de ventilación en el local para evitar el retorno del flujo de gases de escape. Cuando la campana extractora se utiliza en combinación con aparatos no eléctricos, la presión negativa en el local no debe ser superior a 0,04 mbar para evitar que los humos vuelvan al local a través de la campana extractora.
  • Página 42 • El aparato no debe ser utilizado por personas (incluyendo niños) con capacidades psico-físico-sensoriales reducidas o con experiencia y conocimientos insuficientes, a menos que sean cuidadosamente supervisados e instruidos. Las piezas accesibles pueden calentarse mucho cuando se utilizan aparatos de cocina. •...
  • Página 43 CARACTERÍSTICAS Dimensiones ø150 ø120 14.1 Componentes 7.2.1 Ref. Cant. Componentes del Producto Cuerpo Campana dotado con: mandos, luz, filtros Chimenea telescópica formada por: Chimenea superior Chimenea inferior Brida de reducción ø 150-120 mm 14.1 Extensión del racor de salida del aire Racor de salida del aire Ref.
  • Página 44 INSTALACIÓN Taladrado pared y fijación de las bridas 7.2.1 Trazar en la pared: • una línea horizontal a 650 mm mín. sobre el plano de cocción. • Apoyar como se indica la brida 7.2.1 a 1-2 mm del cielo o del límite superior. •...
  • Página 45 Montaje del cuerpo de la campana • Antes de enganchar el cuerpo de la campana, apretar los 2 tor- nillos Vr situados en los puntos de enganche del cuerpo de la campana . • Enganchar el cuerpo de la campana en los tornillos 12r predis- puestos.
  • Página 46 CONEXIÓN ELÉCTRICA • Conectar la campana a la red de alimentación eléctrica insta- lando un interruptor bipolar con apertura de los contactos de 3 mm como mínimo. • Quitar los Filtros antigrasa y asegurase de que el conector del Cable de acometida esté colocado correctamente en el enchufe del Aspirador.
  • Página 47 Tablero de mandos TECLA FUNCIONES T1 Velocidad Encendido Enciende el motor a la primera velocidad. Apaga el motor T2 Velocidad Encendido Enciende el motor a la segunda velocidad T3 Velocidad Fijo Presionada brevemente enciende el motor a la tercera velocidad. Intermitente Presionada por 2 segundos.
  • Página 48 MANTENIMIENTO Filtros antigrasa LIMPIEZA DE LOS FILTROS ANTIGRASA METÁLICOS • Se pueden lavar en el lavavajillas y requieren un lavado cada 2 meses aproximadamente o más a menudo si su uso es muy in- tenso. • Quitar los filtros uno por vez, operando en los enganches co- rrespondientes.
  • Página 49 ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ Για τη δική σας ασφάλεια και για τη σωστή λειτουργία της συσκευής, παρακαλούµε να διαβάσετε µε προσοχή τις παρούσες οδηγίες πριν την εγκατάσταση και τη θέση σε λειτουργία. Φυλάσσετε αυτές τις οδηγίες πάντα µαζί µε τη συσκευή, ακόµα και σε περίπτωση µεταβίβασης σε τρίτους.
  • Página 50 • Αν χρησιµοποιείτε τον απορροφητήρα σε συνδυασµό µε άλλες µη ηλεκτρικές συσκευές (π.χ. συσκευές υγραερίου), θα πρέπει να εξασφαλίσετε τον επαρκή αερισµό του χώρου ώστε να εµποδίσετε την επιστροφή των καπναερίων. Όταν ο απορροφητήρας της κουζίνας χρησιµοποιείται σε συνδυασµό µε µη ηλεκτρικές συσκευές, η...
  • Página 51 • Η συσκευή δεν πρέπει να χρησιµοποιείται από άτοµα (συµπεριλαµβανοµένων των παιδιών) µε µειωµένες ψυχικές ή διανοητικές ικανότητες, ή από άτοµα χωρίς πείρα και επαρκή γνώση, εκτός εάν ελέγχονται και εκπαιδεύονται. Τα προσβάσιµα µέρη µπορεί να έχουν υψηλή θερµοκρασία κατά τη χρήση...
  • Página 52 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Διαστάσεις ø150 ø120 Εξαρτήµατα 14.1 Αναφ. Ποσ. Εξαρτήµατα της συσκευής 7.2.1 Σώµα απορροφητήρα µε:Χειριστήρια, Φωτισµό, Σύστηµα φτερωτής, Φίλτρα Τηλεσκοπική καµινάδα αποτελούµενη από: Πάνω καµινάδα Κάτω καµινάδα Φλάντζα συστολής o 150-120 mm 14.1 Προέκταση ρακόρ εξόδου αέρα Ρακόρ εξόδου αέρα Αναφ.
  • Página 53 ΕΓΚΑΤΑΣΤΑΣΗ ∆ιάτρηση τοίχου και στερέωση στηριγµάτων 7.2.1 Χαράξτε στον τοίχο: • μια οριζόντια γραμμή σε: 650 mm min. πάνω από την επιφάνεια των εστιών. • Τοποθετήστε το στήριγμα όπως στην εικ. 7.2.1 σε απόσταση 1-2 mm από την οροφή ή από το...
  • Página 54 Τοποθέτηση σώµατος απορροφητήρα • Πριν στερεώσετε το σώμα του απορροφητήρα, σφίξτε τις 2 βίδες Vr που βρίσκονται στα σημεία στήριξης του απορροφητήρα. • Στερεώστε το σώμα του απορροφητήρα στις βίδες 12r (4,2 x 12,7). • Σφίξτε οριστικά τις βίδες στήριξης 12r (4,2 x 12,7). •...
  • Página 55 ΗΛΕΚΤΡΙΚΗ ΣΥΝ∆ΕΣΗ • Συνδέστε τον απορροφητήρα στο δίκτυο παρεμβάλλοντας διπολικό διακόπτη με άνοιγμα επαφών τουλάχιστον 3 mm. • Βγάλτε τα φίλτρα για λίπη (βλ. παρ. “Συντήρηση”) και βεβαιωθείτε ότι ο συνδετήρας του ηλεκτρικού καλωδίου έχει συνδεθεί σωστά στην υποδοχή της μονάδα αναρρόφησης 7.2.1 Τοποθέτηση...
  • Página 56 ΧΡΗΣΗ Πίνακας χειριστηρίων ΠΛΗΚΤΡΟ ΛΕΙΤΟΥΡΓΙΕΣ T1 Ταχύτητα Αναμμένο Ανάβει το μοτέρ στην πρώτη ταχύτητα. Σβήνει το μοτέρ. T2 Ταχύτητα Αναμμένο Ανάβει το μοτέρ στη δεύτερη ταχύτητα. T3 Ταχύτητα Σταθερό Αν το πιέσετε για λίγο, ανάβει το μοτέρ στην τρίτη ταχύτητα. Αν...
  • Página 57 ΣΥΝΤΗΡΗΣΗ Φίλτρα για λίπη ΚΑΘΑΡΙΣΜΟΣ ΜΕΤΑΛΛΙΚΩΝ ΦΙΛΤΡΩΝ ΓΙΑ ΛΙΠΗ • Μπορούν να πλυθούν στο πλυντήριο πιάτων και απαιτούν καθαρισμό τουλάχιστον κάθε 2 μήνες χρήσης ή συχνότερα σε περίπτωση ιδιαίτερα συχνής χρήσης. • Αφαιρείτε τα φίλτρα ένα τη φορά, επεμβαίνοντας στους ειδικούς...
  • Página 58 ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ В целях собственной безопасности и для правильной работы прибора рекомендуется внимательно прочитать руководство, прежде чем приступать к его установке и вводу в действие. Храните руководство всегда вместе с прибором также в случае передачи его третьим лицам. Знание пользователями...
  • Página 59 • Если вытяжной шкаф используется в сочетании с приборами, работающими не от электрического тока (например, газовые приборы), помещение должно хорошо проветриваться во избежание обратного потока отходящих газов. При пользовании кухонной вытяжкой в сочетании с приборами, работающими не от электрического тока, отрицательное давление в помещении не должно превышать...
  • Página 60 • Запрещается пользоваться прибором лицам (а также детям) с ограниченными психическими, физическими и сенсорными способностями, а также, не имеющим достаточного опыта и знаний; в противном случае они должны быть соответствующим образом обучены и находиться под наблюдением. Доступные части прибора могут сильно нагреваться в процессе приготовления...
  • Página 61 ХАРАКТЕРИСТИКИ Габариты ø150 ø120 Части 14.1 Обозн.К-во Части изделия 7.2.1 Корпус вытяжки в комплекте с ручками управления, освещением, вентилятором, фильтрами Телескопическая дымовая труба, состоящая из: Верхней дымовой трубы Нижней дымовой трубы Переходный фланец ø 150-120 мм 14.1 Насадка выпускного патрубка воздуха Выпускной...
  • Página 62 УСТАНОВКА Сверление стены и крепление скоб 7.2.1 Провести на стене: • горизонтальную линию на расстоянии не менее 650 мм над плитой. • Приложить, как показано, скобу 7.2.1 на расстоянии 1-2 мм от потолка или от верхнего предела. • Обозначить центры отверстий скобы. •...
  • Página 63 Установка корпуса вытяжки • Прежде чем повесить корпус вытяжки, затянуть 2 винта Vr, расположенные в точках навески корпуса вытяжки. • Повесить корпус вытяжки на подготовленные винты 12r (4,2 x 12,7). • Окончательно затянуть опорные винты 12r (4,2 x 12,7). • Винтами Vr выровнять корпус вытяжки. Соединения...
  • Página 64 ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ • Соединить вытяжку с сетевым напряжением, установив двухполюсный выключатель с разведением контактов не менее 3 мм. • Снять противожировые фильтры (смотри раздел “Уход”) и проверить правильность положения разъема питающего кабеля в розетке вытяжки 7.2.1 Установка дымохода Верхний дымоход •...
  • Página 65 ЭКСПЛУАТАЦИЯ Панель управления КЛАВИША ИНДИКАТОР ФУНКЦИЙ T1 Скорость Горит Включает двигатель на первой скорости. Выключает двигатель. T2 Скорость Горит Включает двигатель на второй скорости. T3 Скорость Горит Кратким нажатием включает двигатель на третьей скорости. При нажатии в течение 2 секунд. Мигает...
  • Página 66 УХОД Противожировые фильтры ОЧИСТКА МЕТАЛЛИЧЕСКИХ ПРОТИВОЖИРОВЫХ ФИЛЬТРОВ • Такой фильтр можно также мыть в посудомоечной машине. Мыть фильтр необходимо не реже одного раза в 2 месяца или чаще в случае его активного применения. • Снять фильтр, для чего прижать его к задней стороне узла и...
  • Página 67 GÜVENLİK HAKKINDA BİLGİLER Kendi güvenliğiniz açısından ve cihazın düzgün çalışması için, kurulum ve devreye alma işlemlerini gerçekleştirmeden önce, lütfen bu kılavuzu dikkatlice okuyunuz. Satış ya da üçüncü şahıslara devir durumunda dahi, işbu talimatları cihaz ile birlikte bulundurun. Kullanıcıların, cihazın tüm işletim ve güvenlik özelliklerini bilmeleri önemlidir.
  • Página 68 • Eğer davlumbaz, elektrikli olmayan cihazlar ile (örneğin gazlı cihazlar) bir kombinasyon halinde kullanılıyorsa, tahliye gazının geriye doğru akışının önlenebilmesi için, yeter seviyede bir yerel havalandırma sağlanmış olmalıdır. Davlumbazın, elektrik akımı tarafından beslenmeyen cihazlarla kombine bir halde kullanıldığı zaman, ilgili mahaldeki negatif basınç, dumanın davlumbaz tarafından geriye emilmesini önlemek için, 0,04 mbar'ı...
  • Página 69 • Bu ev aleti, psikolojik, fiziksel, duyusal sorunları olan veya tecrübe ve bilgi eksikliği olan kişilerce (çocuklar dahil), güvenliklerinden sorumlu birisi tarafından gözlemlenmedikçe ve talimat verilmedikçe kullanılmamalıdır. Erişebilen parçalar, pişirme ekipmanlarının kullanılması esnasında çok sıcak bir hal alabilirler. • Belirtilen zaman periyodundan sonra, filtreleri temizleyin ve/veya ikame edin (yangın tehlikesi).
  • Página 70 ÖZELLIKLER Boyutlar ø150 ø120 Komponentler 14.1 Ref. Adet Ürün Komponentleri 7.2.1 Davlumbaz Gövdesi; Kontroller, Lamba, Fan ve Filtrelerle komple olarak İç İçe Geçmiş Baca, aşağıdakileri içeren: Üst Kısım Alt Kısım Redüksiyon Flanşı, ø 150-120 mm 14.1 Hava Çıkış Bağlantı Uzantısı Hava Çıkış...
  • Página 71 MONTAJ Duvarın delinmesi ve mesnetin sabitlenmesi 7.2.1 Duvarın işaretlenmesi: • Göbeğin üzerine 650 mm’de yatay bir çizgi çizin. • Mesneti 7.2.1 şekilde gösterildiği gibi tavandan veya üst sınırdan 1-2 mm uzaklığa yerleştirin. • Duvarı, mesnetin deliklerinin merkezlerinde işaretleyin. • Mesneti 7.2.1 şekildeki gibi birinci mesnetten X mm aşağıya yerleştirin (X = birlikte verilen üst baca kısmının yüksekliği).
  • Página 72 Gövdenin montajı • Davlumbaz gövdesini eklemeden önce, davlumbaz gövdesi montaj noktalarındaki iki vidayı Vr sıkın. • Davlumbaz gövdesini vidalara 12r (4,2 x 12,7) takın. • Destek vidalarını 12r (4,2 x 12,7) iyice sıkın. • Davlumbaz gövdesini teraziye getirmek için vidaları Vr ayarlayın.
  • Página 73 ELEKTRİK BAĞLANTISI • Davlumbazı şebeke cereyanına bağlarken aray temas aralığı en az 3 mm olan çift kutuplu bir elektrik anahtarı koyunuz. • Yağ tutucu filtreleri çıkarınız (bakınız "Bakım" paragrafı) ve besleme kablosu soketinin aspiratör prizine iyice takılmış ol- duğundan emin olunuz. 7.2.1 Bacanın Montajı...
  • Página 74 KULLANIM Kumanda Tablosu TUŞ FONKSİYON T1 Hız Açık Birinci hızda motoru çalıştırır. Motoru durduruyor. T2 Hız Açık İkinci hızda motoru çalıştırır. T3 Hız Sabit Hafifçe basılınca, üçüncü hızda motoru çalıştırır. Flaşör 2 saniye süreyle basılınca: 6 dakikaya ayarlanmış dördüncü hızı etkin duruma getirir. Bu sürenin sonunda, ayarlanmış...
  • Página 75 BAKIM Yağ tutucu filtreler METALİK YAĞ TUTUCU FİLTRELERİN TEMİZLENMESİ • Bu filtreler bulaşık makinasında da yıkanabilir ve normal kullanıldıklarında iki ayda bir, yoğun kullanım halinde ise daha sıkça yıkanmalarıı gereklidir. • Filtrleri, grubun arka tarafından ittirerek ve aynı anda aşağı doğru çekerek tek tek çıkarınız.
  • Página 76 SAUGUMO INFORMACIJA Kad įrenginys saugiai ir tinkamai veiktų, prieš įrengimą ir naudojimą atidžiai perskaitykite šį vadovą. Visada išsaugokite šias instrukcijas prie įrenginio, net jei persikelsite gyventi į kitą vietą arba jį parduosite. Naudotojai privalo visiškai būti susipažinę su šio įrenginio veikimo ir saugumo savybėmis.
  • Página 77 • Jei ištraukiklis yra naudojamas kartu su neelektriniais įrenginiais (pvz., dujas deginančiais įrenginiais), reikia užtikrinti pakankamą vėdinimą, kad išmetamos dujos negrįžtų atgal į patalpą. Kai gartraukis yra naudojamas su įrenginiais, kuriems reikalinga kitokia energijos rūšis (ne elektra), neigiamas slėgis patalpoje neturi viršyti 0,04 mbar – taip bus užtikrinta, kad gartraukis nestums garų...
  • Página 78 • Įrenginio neturėtų naudoti asmenys (įskaitant vaikus), kuriems yra pablogę fiziniai, jutiminiai ar protiniai sugebėjimai arba trūksta patirties ir žinių, išskyrus atvejus, jei tokie asmenys yra prižiūrimi arba buvo apmokyti, kaip su tokiais įrenginiais elgtis. Jei viryklės naudojamos, rankomis paliečiamos dalys gali būti karštos. •...
  • Página 79 PRIETAISO APRAŠYMAS Kliūtis ø150 ø120 Sudedamosios dalys 14.1 Nuor. Kiekis Gaminio sudedamosios dalys 7.2.1 Gartraukio korpusas su: valdymo elementais, lempute, pūstuvu, filtrais Teleskopinis kaminas, susidedantis iš: viršutinės dalies apatinės dalies ø 150–120 mm skersmens redukcinė jungė 14.1 Oro išėjimo sujungimo padidinamasis priedas Oro išėjimo sujungimas Nuor.
  • Página 80 MONTAVIMAS Sienos gręžimas ir laikiklio tvirtinimas 7.2.1 Sienos žymėjimas: • Nubrėžkite horizontalią liniją 650 mm virš degiklio. • Laikiklį 7.2.1 prie sienos tvirtinkite taip, kaip parodyta, palikite apie 1–2 mm atstumą nuo lubų ar viršutinės ribos. • Sienoje pažymėkite laikiklio skylių centrus. •...
  • Página 81 Gartraukio korpuso montavimas • Prieš tvirtindami gaubto korpusą, priveržkite du sraigtus Vr, esančius gaubto korpuso montavimo taškuose. • Užkabinkite gartraukio korpusą ant sraigtų 12r (4,2 x 12,7). • Iki galo priveržkite atraminius sraigtus 12r (4,2 x 12,7). • Priderinkite sraigtus Vr, norėdami išlyginti gaubto korpusą. Pajungimas ORO IŠĖJIMAS TRAUKIMO BŪDU ø...
  • Página 82 PAJUNGIMAS PRIE ELEKTROS • Pajungti gartraukį į tinklą panaudojant bipolinį jungiklį su mažiausiai 3mm kontaktų atidarymu. • Išimti riebalų sulaikymo filtrus (žiūreti par. Eksploatacija) 7.2.1 Kamino montavimas Viršutinis kaminas • Truputį praplėsti du šoninius kraštus, užkabinti ant laikymo bėgių 7.2.1 ir uždaryti iki fiksacijos. •...
  • Página 83 NAUDOJIMAS VALDYMO SKYDELIS MYGTUKAS DAVIKLIS FUNKCIJOS T1 Greitis Paleidžia variklį pirmu greičiu. Įjungtas. Sustabdo variklį. T2 Greitis Paleidžia variklį antru greičiu. Įjungtas. T3 Greitis Nustatytas Trumpai spustelėjus paleidžia variklį trečiu greičiu. Blykčiojantis Spaudžiamas 2 sekundes. Aktyvuoja ketvirtą greitį, laikmatis nustatomas 6 minučių, paskui grįžtama prie anksčiau nustatyto greičio.
  • Página 84 VALYMAS IR PRIEŽIŪRA Riebalus sulaikantys filtrai METALINIŲ RIEBALŲ FILTRŲ VALYMAS • Gali būti plaunami indų plovimo mašinoje, būtina plauti kas 2 mėnesius ar dažniau jei naudojama ypač daug. • Nuimti filtus po vieną pastumiant juos tuo pačiu metu į užpakalinę pusę ir patraukiant į apačią. •...
  • Página 85 INFORMĀCIJA PAR DROŠĪBU Teie ohutuse ja seadme õige töö tagamiseks lugege käesolev käsiraamat enne paigaldamist ja kasutamist hoolikalt läbi. Hoidke need juhised alati seadme juures, isegi kui te seda liigutate või selle edasi müüte. Kasutajad peavad täielikult tundma seadme kasutamist ja selle ohutusfunktsioone. Juhtme ühendamise peab teostama spetsialiseerunud tehnik.
  • Página 86 • Kui pliidikummi kasutatakse koos mitte-elektriliste seadmetega (nt gaasipliidid), tuleb heitgaaside tagasivoolamise vältimiseks tagada ruumis piisav õhuvahetus. Pliidikummi kasutamisel koos seadmetega, mille energiaallikaks ei ole elekter, ei tohi ruumi negatiivne rõhk ületada 0,04 mbar, et vältida aurude tagasi tõmbamist ruumi pliidikummi poolt.
  • Página 87 • Seade ei ole ette nähtud kasutamiseks isikute poolt (sh lapsed), kellel on vähenenud füüsilised või sensoorsed võimed või kellel puuduvad kogemused ja teadmised masina kasutamiseks, v.a. juhul, kui nende üle teostatakse järelevalvet või neid juhendatakse. Ligipääsetavad osad võivad koos toiduvalmistusseadmetega kasutamisel kuumaks minna.
  • Página 88 TEHNISKIE DATI Izmēri ø150 ø120 Sastāvdaļas 14.1 Ats. Daudz. Izstrādājuma sastāvdaļas 7.2.1 Tvaiku nosūcēja korpuss, komplektā ar: vadības elementiem, apgaismojumu, ventilatoru, filtriem Izbīdāmais dūmenis, kas sastāv no: Augšējā daļa Apakšējā daļa Sašaurināšanas uzmava ø 150-120 mm 14.1 Gaisa izplūdes savienojuma pagarinājums Gaisa izplūdes savienojums Ats.
  • Página 89 UZSTĀDĪŠANA Sienas urbšana un kronšteinu nostiprināšana 7.2.1 Atzīmes uz sienas: • Novelciet horizontālu līniju 650 mm virs plīts virsmas. • Pielikt kronšteinu 7.2.1 sienai, kā parādīts, apmēram 1-2 mm attālumā no griestiem vai augšējās robežas. • Atzīmējiet uz sienas kronšteinu atveru centrus. •...
  • Página 90 Tvaika nosūcēja korpusa uzstādīšana • Pirms pievienojat nosūcēja korpusu, pievelciet divas skrūves Vr, kas atrodas korpusa montāžas punktos. • Piekārt tvaika nosūcēja korpusu uz skrūvēm 12r (4,2 x 12,7). • Pilnīgi pievilkt atbalsta skrūves 12r (4,2 x 12,7). • Noregulējiet skrūves Vr līdz nosūcēja korpusa līmenim. Savienojums CAURUĻVADU VERSIJAS IZPLŪDES SISTĒMA Uzstādot cauruļvada versiju, pievienojiet nosūcēju dūmvadam,...
  • Página 91 ELEKTRISKAIS SAVIENOJUMS • Pievienojiet elektrotīklam ar divu polu slēdža palīdzību, kam saskares atstarpe ir vismaz 3 mm. • Izņemiet tauku filtrus (skatiet sadaļu „Apkope”), pārliecinoties, ka padeves kabelis ir pareizi ievietots kontaktligzdā, kas atrodas ventilatora sānos. 7.2.1 Dūmvada montāža Augšējais izplūdes dūmvads •...
  • Página 92 IZMANTOŠANA Vadības panelis TAUSTIŅŠ DIODE FUNKCIJAS T1 Ātrums Iesl. Ieslēdz motoru ar pirmo ātrumu. Izslēdz motoru. T2 Ātrums Iesl. Ieslēdz motoru ar otro ātrumu. T3 Ātrums Fiksēts Viegli piespiežot, ieslēdz motoru ar trešo ātrumu. Mirgo Piespiests uz 2 sekundēm. Aktivizē ceturto ātrumu ar laika slēdzi iestatītu uz 6 minūtēm, pēc tam ieslēdzas iepriekš...
  • Página 93 APKOPE Tauku filtri METĀLA PAŠBALSTOŠO TAUKU FILTRU TĪRĪŠANA • Filtri jātīra ik pēc 2 darbības mēnešiem vai biežāk, ja ierīce tiek intensīvi lietota, filtrus var mazgāt trauku mazgājamajā mašīnā. • Izņemiet filtrus pa vienam, spiežot tos virzienā uz grupas aizmuguri un vienlaicīgi velkot uz leju. •...
  • Página 94 OHUTUSTEAVE Teie ohutuse ja seadme õige töö tagamiseks lugege käesolev käsiraamat enne paigaldamist ja kasutamist hoolikalt läbi. Hoidke need juhised alati seadme juures, isegi kui te seda liigutate või selle edasi müüte. Kasutajad peavad täielikult tundma seadme kasutamist ja selle ohutusfunktsioone. Juhtme ühendamise peab teostama spetsialiseerunud tehnik.
  • Página 95 • Kui pliidikummi kasutatakse koos mitte-elektriliste seadmetega (nt gaasipliidid), tuleb heitgaaside tagasivoolamise vältimiseks tagada ruumis piisav õhuvahetus. Pliidikummi kasutamisel koos seadmetega, mille energiaallikaks ei ole elekter, ei tohi ruumi negatiivne rõhk ületada 0,04 mbar, et vältida aurude tagasi tõmbamist ruumi pliidikummi poolt.
  • Página 96 • Seade ei ole ette nähtud kasutamiseks isikute poolt (sh lapsed), kellel on vähenenud füüsilised või sensoorsed võimed või kellel puuduvad kogemused ja teadmised masina kasutamiseks, v.a. juhul, kui nende üle teostatakse järelevalvet või neid juhendatakse. Ligipääsetavad osad võivad koos toiduvalmistusseadmetega kasutamisel kuumaks minna.
  • Página 97 OMADUSED Mõõdud ø150 ø120 Komponendid 14.1 Viide Kogus Toote komponendid 7.2.1 Pliidikummi korpus koos järgmisega: juhikud, valgusti, puhur, filtrid Teleskoopkorsten, mille osadeks on: Ülemine osa Alumine osa Siirdmikäärik ø 150-120 mm 14.1 Õhuväljundi ühenduse pikendus Õhuväljundi ühendus Viide Kogus Paigalduskomponendid Pliidikummi ühenduse tugi 7.2.1 Korstna ülemise osa kinnitusklambrid...
  • Página 98 PAIGALDAMINE Seina puurimine ja klambri kinnitamine 7.2.1 Seina märgistamine: • Tõmmake 650 mm kõrgusele pliidist horisontaalne joon. • Asetage klamber 7.2.1 näidatud viisil seinale 1-2 mm kaugusele laest või ülemisest piirist. • Märgistage sein klambri aukude keskkohtades. • Asetage klamber 7.2.1 näidatud viisil seinale X mm esimesest klambrist allapoole (X = kaasas oleva korstna ülemise osa kõrgus).
  • Página 99 Pliidikummi korpuse paigaldamine • Enne pliidikummi korpuse kinnitamist pinguldage kaks kruvi Vr, mis asuvad pliidikummi korpuse kinnituspunktides. • Riputage pliidikummi korpus kruvidele 12r (4,2 x 12,7). • Pinguldage tugikruvid 12r (4,2 x 12,7) täielikult. • Reguleerige kruvid Vr pliidikummi korpuse loodi seadmiseks. Ühendused TORUSTIKUGA VERSIOONI ÕHUIMUSÜSTEEM Torustikuga versiooni paigaldamisel ühendage pliidikumm...
  • Página 100 ELEKTRIÜHENDUS • Ühendage pliidikumm võrgutoitega vähemalt kontaktivahega kahepooluselise lülitiga. • Eemaldage rasvafiltrid (vt lõiku Hooldus) veendudes, et toitekaabli ühendus on ventilaatori küljele asetatud pessa õigesti sisestatud. 7.2.1 Korstna koostamine Ülemine tõmbekorsten • Laiendage ülemise korstna kahte külge kergelt ja haakige need klambrite 7.2.1 taha veendudes, et need istuvad hästi.
  • Página 101 KASUTAMINE Juhtpaneel NUPP VALGUSDIOOD FUNKTSIOONID T1 Kiirus Sees Lülitab mootori sisse esimesel kiirusel. Lülitab mootori välja. T2 Kiirus Sees Lülitab mootori sisse teisel kiirusel. T3 Kiirus Fikseeritud Lühikesel vajutusel lülitab mootori sisse kolmandal kiirusel. Vilgub Hoides 2 sekundit. Aktiveerib neljanda kiiruse 6 minutile seatud taimeriga, mille järel pöördub süsteem tagasi eelnevalt seatud kiirusele.
  • Página 102 HOOLDUS Rasvafiltrid METALLIST ISESEISVATE RASVAFILTRITE PUHASTAMINE • Filtrid tuleb puhastada iga 2 kasutuskuu järel, eriti suurel kasutuskoormusel sagedamini, ning pesta nõudepesumasinas. • Eemaldage filtrid ükshaaval, surudes neid grupi tagaosa suunas ning samal ajal allapoole tõmmates. • Peske filtrid, vältides samal ajal nende painutamist. Laske neil enne uuesti paigaldamist kuivada.
  • Página 103 BIZTONSÁGI INFORMÁCIÓK Saját biztonsága és a készülék helyes működése érdekében arra kérjük, hogy a készülék üzembe helyezése és használata előtt figyelmesen olvassa el ezt az útmutatót. Tartsa ezt mindig a készülékkel együtt, a készülék átadása vagy eladása esetén is. Fontos, hogy a felhasználók tisztában legyenek a készülék minden működési és biztonsági jellemzőjével.
  • Página 104 • A füstgázok visszaáramlásának megakadályozása érdekében megfelelő szellőzésről kell gondoskodni abban a helyiségben, ahol a páraelszívó mellett nem elektromos üzemű (például gázüzemű) berendezések is vannak. Ha a konyhai elszívót nem villamos készülékekkel együtt használja, a környezeti negatív nyomás nem haladhatja meg a 0,04 mbar értéket, mert csak így kerülhető...
  • Página 105 • A készüléket nem használhatják csökkent fizikai, érzékelő vagy szellemi képességgel rendelkező, megfelelő tapasztalatok és ismeretek nélküli személyek (gyerekeket is beleértve), hacsak nem tanítják meg vagy ellenőrzik őket a készülék használatára, illetve használatában. A főzőberendezés használata közben az elérhető alkatrészek nagyon felmelegedhetnek.
  • Página 106 JELLEMZŐK Helyszükséglet ø150 ø120 Alkatrészek 14.1 Hiv. Készülék alkatrészek 7.2.1 Készülékház: kezelőszervek, világítás, ventilátorblokk, szűrők Teleszkópszerű kémény: Felső kémény Alsó kémény Szűkítőperem 150-120 mm átm. 14.1 Levegőkimeneti csatlakozó hosszabbító Levegőkimeneti csatlakozó Hiv. Felszerelési alkatrészek Készülék csatlakozás támasz 7.2.1 Felső kéményt rögzítő kengyel Tipli 4,2 x 44,4 csavar 2,9 x 9,5 csavar...
  • Página 107 FELSZERELÉS Falfuratok és rögzítési pontok 7.2.1 Húzzon a falon: • egy vízszintes vonalat a főzőfelület fölött min. 650 mm-es magasságban. • Illessze az ábra szerinti módon 1-2 mm-re a mennyezettől vagy a felső határtól a 7.2.1 kengyelt. • Jelölje be a kengyel furatainak a középpontját. •...
  • Página 108 A készülékház felszerelése • A készülékház felakasztása előtt húzza meg a készülékház felakasztási pontjain levő 2 Vr csavart. • Akassza fel a készülékházat a 12r csavarokra. • Jól húzza meg a 12r rögzítőcsavarokat. • A Vr csavarokkal szintezze be a készülékházat. Bekötések LEVEGŐKIMENET (KIVEZETÉSES VÁLTOZAT) Kivezetéses változat esetén a szagelszívó...
  • Página 109 ELEKTROMOS BEKÖTÉS • A készüléket olyan kétpólusú megszakító közbeiktatásával kell csatlakoztatni az elektromos hálózathoz, amelyen az érintkezők távolsága minimum 3 mm. • Vegye le a zsírszűrőket (lásd a “Karbantartás” fejezetet) és ügyeljen arra, hogy a hálózati zsinór csatlakozója helyesen legyen betéve a készülék aljzatába 7.2.1 A kémény felszerelése Felső...
  • Página 110 HASZNÁLAT Kezelőlap GOMB FUNKCIÓK T1 Sebesség Világít Első sebességfokozaton bekapcsol a motor. A motor kikapcsol. T2 Sebesség Világít Második sebességfokozaton bekapcsol a motor. T3 Sebesség Rögzítve Rövid megnyomásakor harmadik sebességfokozaton bekapcsol a motor. Villog 2 másodpercig lenyomva tartva. 6 percig működik a negyedik sebességfokozat, majd ennek végén a rendszer visszatér az előzetesen beállított sebességre.
  • Página 111 KARBANTARTÁS Zsírszűrők AZ ÖNHORDÓ FÉM ZSÍRSZŰRŐK TISZTÍTÁSA • Mosogatógépben is tisztíthatók, és kb. kéthavonta vagy – nagyon intenzív használat esetén – ennél gyakrabban kell a tisztításukat elvégezni. • Egyenként vegye ki a szűrőket úgy, hogy a szűrőblokk hátsó részét megnyomja, majd ezzel egy időben lefelé húzza. •...
