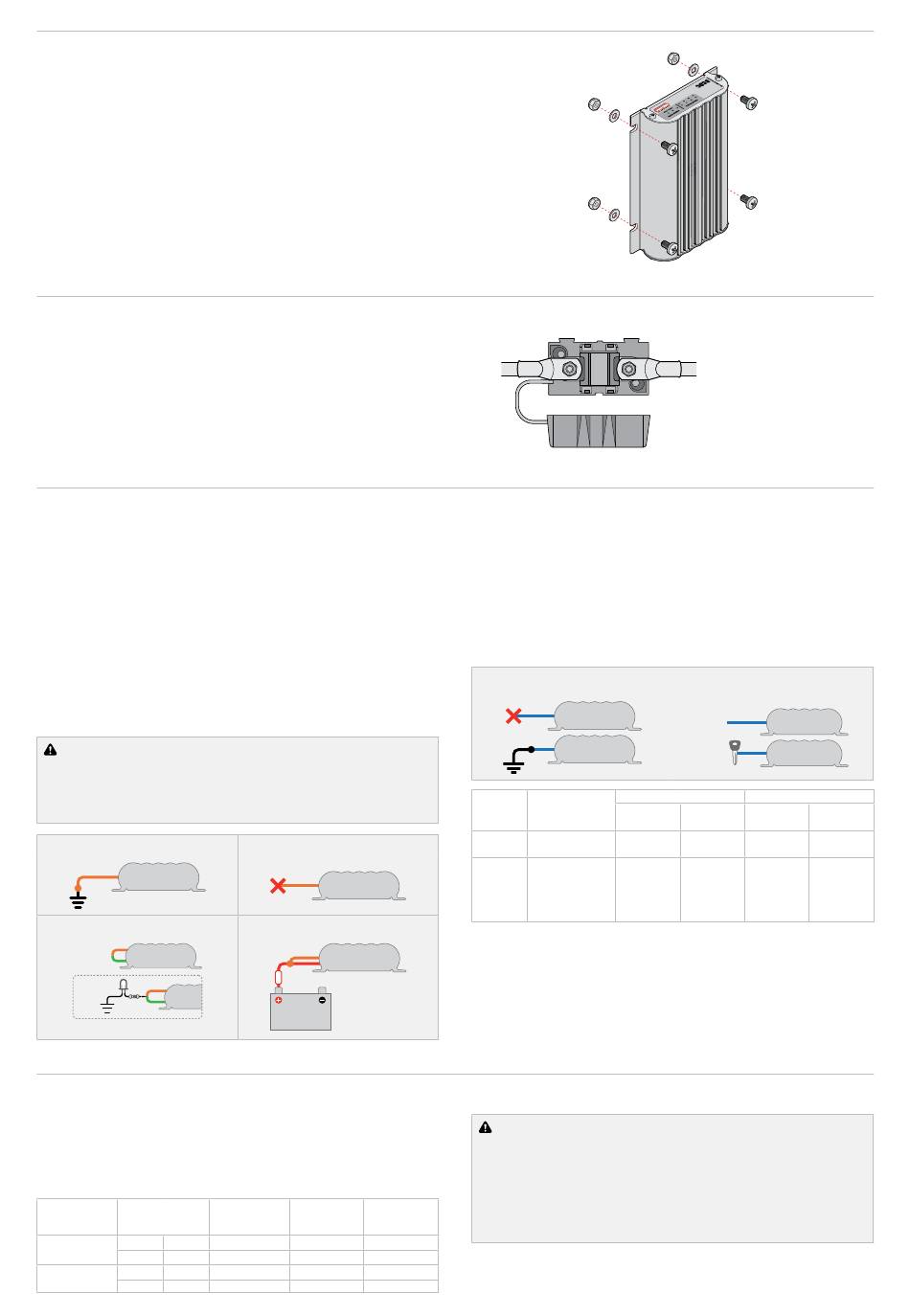

MONTAŻU URZĄDZENIA
BCDC można zamontować w kabinie pojazdu, wzdłuż szyny podwozia lub
we wnęce silnika. Należy upewnić się, że nie zostanie on pokryty błotem lub
zanieczyszczeniami. W przypadku montażu we wnęce silnika należy upewnić
się, że jest on umieszczony z dala od wysokich temperatur, aby zapewnić
najlepszą wydajność.
Urządzenie będzie działać optymalnie w temperaturze poniżej 55°C/130°F
przy dobrym przepływie powietrza. W wyższych temperaturach urządzenie
obniży wartość prądu wyjściowego do 80°C/175°F, w którym to momencie
urządzenie wyłączy się.
Ważne jest, aby ładowarka była zamontowana jak najbliżej ładowanego
akumulatora (akumulator pomocniczy).
Ładowarka powinna być zamontowana w dowolnej orientacji (tak, aby
przednia naklejka była widoczna) za pomocą 4 zaczepów montażowych
znajdujących się na radiatorze za pomocą ocynkowanych śrub G4.6 M5.
BEZPIECZNIKI
REDARC zaleca stosowanie bezpieczników śrubowych typu MIDI, ponieważ
zapewniają one połączenie o niskiej rezystancji. Zalecane są zestawy
bezpieczników REDARC FK40 i FK60.
Bezpieczniki typu „blade" nie są zalecane, ponieważ mogą powodować
wysoką rezystancję połączenia, co powoduje nadmierne ciepło i może
uszkodzić uchwyt bezpiecznika i/lub okablowanie.
Nie zaleca się samoresetowania wyłączników automatycznych, ponieważ
mogą one zadziałać przedwcześnie z powodu ciepła wytwarzanego przez
prąd przepływający przez przewody.
WYBÓR PROFILU ŁADOWANIA
Wybór profilu ładowania (przewód POMARAŃCZOWY)
Przewód POMARAŃCZOWY służy do wyboru maksymalnego napięcia
wyjściowego. Osiąga się to poprzez połączenie w następujący sposób:
ƒ Aby wybrać Profil A, pozostaw POMARAŃCZOWY przewód odłączony.
Spowoduje to ustawienie maksymalnego napięcia na 14,6 V.
ƒ Aby wybrać Profil B, podłącz POMARAŃCZOWY przewód do wspólnego
uziemienia. Spowoduje to ustawienie maksymalnego napięcia na 15,0 V.
ƒ Aby wybrać Profil C, podłącz przewód POMARAŃCZOWY do przewodu
CZERWONEGO (źródło sygnału dodatniego). Spowoduje to ustawienie
maksymalnego napięcia na 15,3 V.
ƒ Aby wybrać Profil Li, podłącz przewód POMARAŃCZOWY do przewodu
ZIELONEGO (wyjście LED). Spowoduje to ustawienie ładowarki w trybie
litowym.
UWAGA
Sprawdź dane producenta baterii i upewnij się, że maksymalne napięcie
wybranego profilu nie przekracza zalecanego przez producenta
maksymalnego napięcia ładowania. Jeśli maksymalne napięcie jest zbyt
wysokie dla typu akumulatora, wybierz inny profil ładowania.
PROFILE B
Li PROFILE
Opcjonalna
dioda LED z
rezystorem
DOBÓR KABLI
Poniżej znajduje się tabela przedstawiająca wymagany rozmiar kabla
dla danej długości instalacji kabla. Proszę zapoznać się z tą tabelą, aby
zapoznać się z wymaganiami dotyczącymi grubości kabla wejściowego
pojazdu (czerwony), wejścia słonecznego (żółty), uziemienia (czarny) i wyjścia
akumulatora (brązowy). Zawsze wybieraj pole przekroju przewodu równe lub
większe niż określone poniżej.
Długość przewodu
Numer produktu
(m) (ft)
1 – 5 3 – 16
BCDC1225D
5 – 9 16 – 30
1 – 5 3 – 16
BCDC1240D
BCDC1250D
5 – 9 16 – 30
18 | PL Polski
PROFILE A
PROFILE C
Bezpiecznik
źródło
Rekomendowy
Najbliższy (BAE, Rozmiar kabla z
przekrój
B&S, AWG) końcówką
przewodu (mm²)
7.71 8 8 B&S / 10 mm²
13.56 6
6 B&S / 16 mm²
13.56 6
6 B&S / 16 mm²
20.28 4
4 B&S / 25 mm²
Ustawienia wyzwalania wejścia (przewodu
NIEBIESKIEGO)
NIEBIESKI przewód służy do przełączania trybu wyzwalania włączania
wejścia pojazdu między:
ƒ Standardowy spust (dla alternatorów stałonapięciowych lub z
kompensacją temperatury)
ƒ Spust niskiego napięcia (dla pojazdów o zmiennym napięciu i pojazdów z
zatrzymaniem na biegu jałowym)
STANDARDOWY SPUST
Niepodłączony lub uziemienie
Połączenie z
Wejście niebieskim
WŁĄCZONY
przewodem
powyżej
Nie podłączony lub
Standard 12.9 V
nieuziemiony
„D+" oznacza
zatrzymanie na
Niskie
12.0 V
biegu jałowym
napięcie
„Zapłon" dla innych
UWAGA
Rozmiary kabli i bezpieczników są określone przez różne kody i standardy,
które zależą od typu pojazdu, w którym zainstalowana jest ładowarka
akumulatorów. Wybór niewłaściwego rozmiaru kabla lub bezpiecznika
może spowodować obrażenia instalatora lub użytkownika i/lub uszkodzenie
ładowarki lub innego sprzętu zainstalowanego w systemie. Instalator jest
odpowiedzialny za upewnienie się, że podczas instalacji tej ładowarki
zastosowano odpowiednie kable i bezpieczniki.
Pojedynczy bezpiecznik
i oprawka z zestawów
bezpiecznikowych
dostępnych w REDARC.
Numer części FK40 (40 A)
lub FK60 (60 A).
NISKONAPIĘCIOWY
„D+" na biegu jałowym.„ "Zapłon" dla innych
D+
Zapłon
pojazdu
Tryb 12 V Tryb 24 V
WYŁĄCZONY WŁĄCZONY WYŁĄCZONY
poniżej powyżej poniżej
12.7 V 25.8 V 25.4 V
11.9 V 24.0 V 23.8 V
