Pantalla LCd
SP57-646 Eclipse
®
Transmisor Radar de Onda Guiada - F
NOTA: Hay muchas razones para que los valores OUT del bloque AI se
desvíen del valor de medición del bloque Transductor, y puesto
que el teclado y pantalla sólo dan acceso a parámetros de este
bloque, no hay forma de cambiar (o ver) los otros ítems de con-
figuración fieldbus que afectan a la salida del bloque AI usando
el teclado y LCD.
En otras palabras, estas pantallas sólo deben considerarse
como indicadores del valor medido para transmisores con-
figurados. Por ejemplo:
• Las pantallas no se usan para propósitos de diagnóstico /
detección de fallas.
• Antes de la configuración fieldbus completa (transmisor
asignado a dirección permanente, bloques AI configurados
y alineados para ejecución, etc.), el valor mostrador no
reflejará la medición del transductor.
2.4.3.1 Pantallas AI OUT
Los valores OUT del bloque de Entrada Análoga pueden
mostrarse condicionalmente como parte de las pantallas
"rotativas" del menú inicio. Un ejemplo representativo se
muestra a la izquierda.
Las pantallas se mostrarán del modo siguiente:
• Etiqueta del Dispositivo Físico (seleccionable)
• Status de Valor Medido (Malo, Bueno, Incierto)
• Gráfica de Barras
Por ejemplo, "AI1_Level" sería la pantalla AI Out más usada
comúnmente.
"AI2---" se mostraría cuando el valor del canal es 0 [no ini-
cializado] para el Bloque AI 2.
Debido a que el transmisor Modelo 706 tiene 8 bloques de
Entrada Análoga, que pueden usarse en aplicaciones particu-
lares, un parámetro de bloque Transductor controla los val-
ores OUT del bloque AI que serán mostrados en el LCD.
Todos (o ninguno) de los valores Out del bloque AI pueden
seleccionarse para mostrar en el LCD.

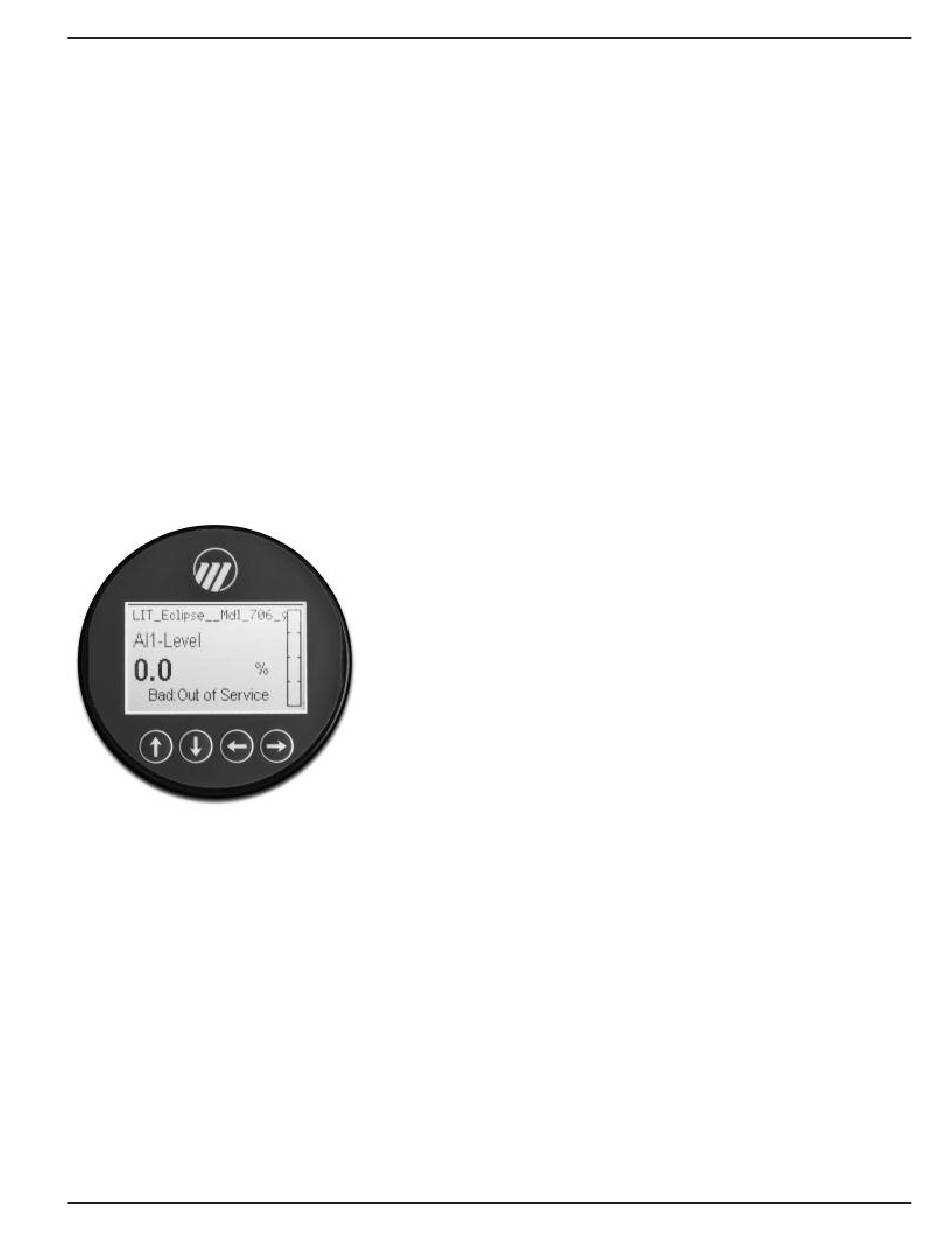

NOTA: En la foto de la izquierda, el status se muestra como "Malo:
Fuera de Servicio". Este mensaje se mostraría antes que la
información.
fieldbus
OUNDATION
19
