10 | Kopplingsschema
10 Kopplingsschema
SV

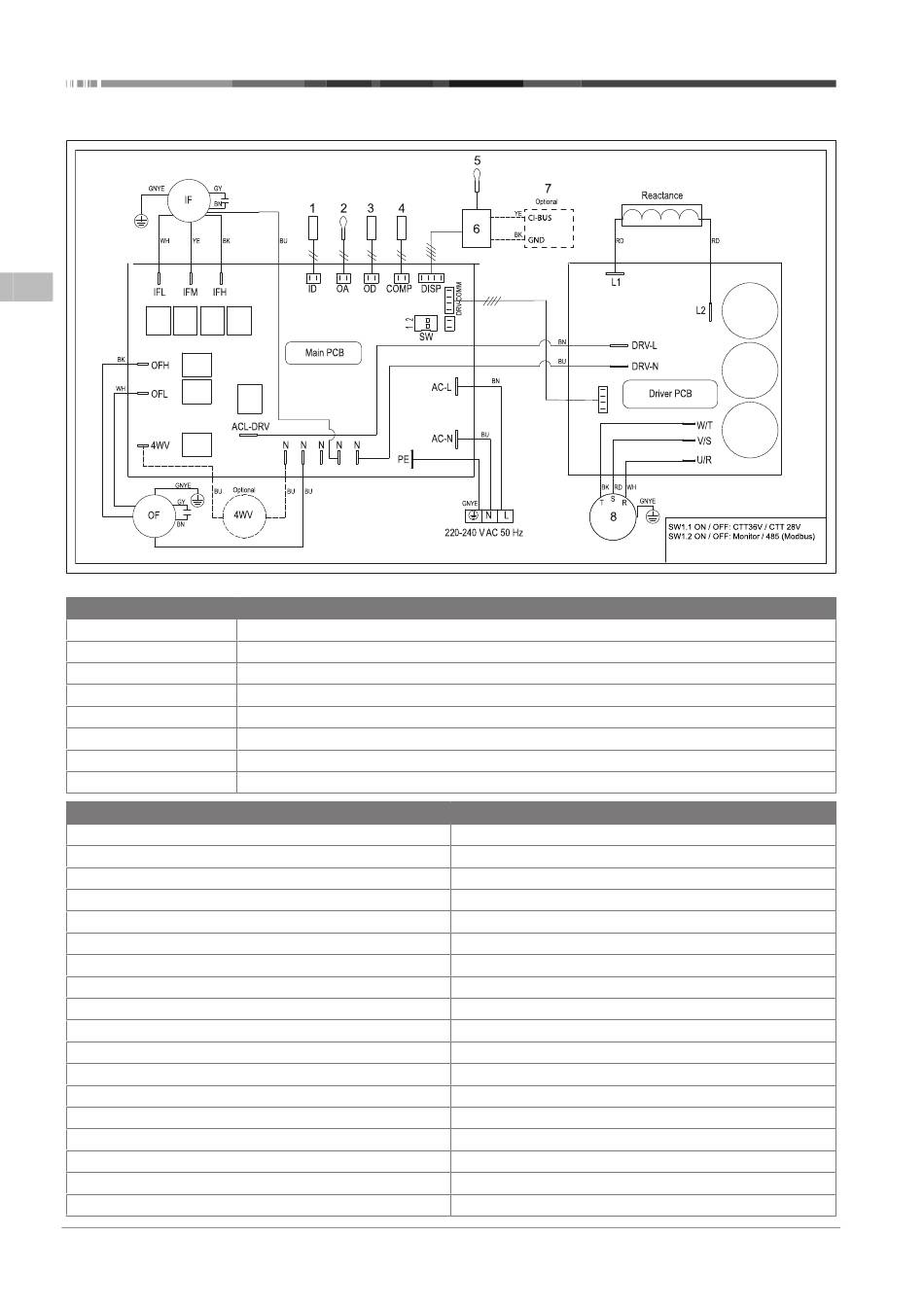

Bild 50 Systemkopplingsschema
Pos.
1
2
3
4
5
6
7
8
Pos.
4WV
AC-L
AC-L DRV
AC-N
COMP
DISP
DRV-COMM
DRV-L
DRV-N
ID
IF
IFL
IFM
IFH
L1
L2
OA
OD
150 / 154
Beskrivning
Sensor inomhusvärmeväxlare
Sensor för utomhustemperatur
Sensor utomhusvärmeväxlare
Komp sensor
Rumssensor
Display panel
CI-BUS (tillval)
Inverterare kompressor
Beskrivning
4-vägs omkastningsventil
anslutning av strömförsörjning, fas
Strömförsörjningsport förare
anslutning av strömförsörjning, neutral
Kompressor (sensor)
Display- och rumssensor
Förarkommunikation (inverterare)
Förare Live
Förare Neutral
Inomhus (sensor)
Inomhusfläkt
Inomhusfläkt Låg
Inomhusfläkt Medium
Inomhusfläkt Hög
Reaktans kontakt L1
Reaktans kontakt L2
Omgivning utomhus (sensor)
Utomhus (sensor)
