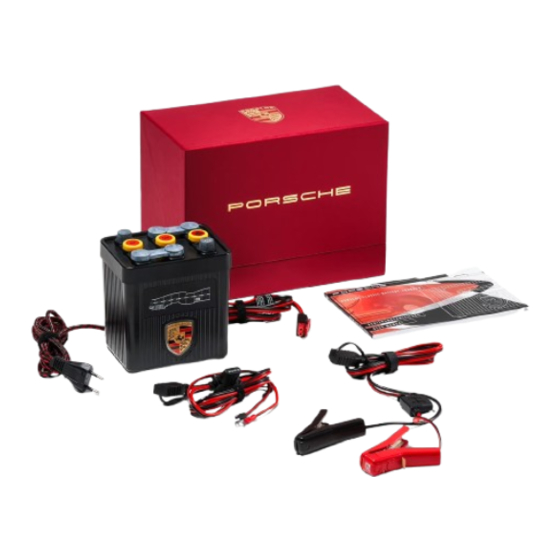

PORSCHE Classic battery charger
User manual
Bedienungsanleitung
Manuale dell'utente
Manual del usuario
Mode d'emploi
Gebruikershandleiding
Руководство по эксплуатации
取扱説明書
EN
DE
IT
ES
FR
NL
RU
JP
1

Publicidad

loading

Manuales relacionados para Porsche Classic

Resumen de contenidos para Porsche Classic

  • Página 1 PORSCHE Classic battery charger User manual Bedienungsanleitung Manuale dell‘utente Manual del usuario Mode d‘emploi Gebruikershandleiding Руководство по эксплуатации 取扱説明書...
  • Página 2 PORSCHE Classic battery charger User manual...
  • Página 3 PORSCHE Classic battery charger. Before using your charger for the fi rst time, please read these instructions and explanations carefully.
  • Página 4 The PORSCHE Classic battery charger...
  • Página 5 5. Connect the PORSCHE connector on the charger Setup to the clip terminal or the ring terminal cable set. 6. Your PORSCHE Classic charger is now ready for 1. Connect the mains cable to the socket on the bot- use.
  • Página 6 Connecting the clip terminals Connecting the ring terminal cable set 1. Connect the PORSCHE Classic battery char- 2. Before connecting your charger to the mains 1. Remove the negative battery clip from your vehic- ger to your vehicle battery by clamping the...
  • Página 7 4. Place the PORSCHE connector in a for you easily 6 V or 12 V battery. battery fully charged at all time. The intelligent accessible location.
  • Página 8 2. Then disconnect the black terminal (-) from your vehicle battery, followed by the red terminal (+). Top View PORSCHE Classic battery charger Stand-by / Charging LED 6 V mode LED...
  • Página 9 Logo Error light Estimated times The light around the edge of the PORSCHE logo flas- If the error light turns on, follow the troubleshooting The following table shows the estimated charging hes in white color when the charger is in charging...
  • Página 10 1. Remove the cover on the red terminal by using 1. First of all, remove the screw from the battery com- If you wish to mount your PORSCHE Classic battery a screwdriver to remove the lid of the battery partment cover of the red terminal. Use a suitable charger on a wall, please use mounting materials compartment and take out the button cell battery.
  • Página 11 Charging process Step 1 Step 2 Step 3 Step 4 Step 5 Step 6 Step 7 Step 8 Step 1: Diagnosis Step 5: Absorption Step 8: Maintenance The diagnosis function checks the battery status and Charges with increasingly weak current until 100% of The charger will switch to maintenance mode, which determines whether the battery can be charged.
  • Página 12 Charging Programs and Options Combinations Step Diagnosis Recovery Soft Start Bulk Absorption Analysis Float/Full Maintenance Max Time 3 seconds 8 hours 4 hours 20 hours 10 hours 5 minutes 12 days Min 6 months Voltage (V) Current (A) 6 V Mode Check battery Pulse charging 0,8 A charge...
  • Página 13 Technical Data WARNINGS Input (EU and UK): 220 - 240 V/AC 50 Hz, 0.8 A max. 1. Use this charger with 6 V or 12 V Lead Acid 11. If the mains cable is damaged, it must be replaced Input (US and Canada): 100 - 120 V/AC 60 Hz, 1.6 A max. battery only.
