Lenovo ThinkSystem SD665 V3 Neptune DWC Guia Del Usuario página 219

f. Quite el conjunto de placas posteriores de M.2. Consulte
posteriores de M.2" en la página
g. Extracción del compartimiento de la unidad. Consulte
compartimiento de la unidad" en la página
h. Quite el conjunto de expansión de PCIe. En función de su configuración, consulte
conjunto de expansión PCIe (ConnectX-6)" en la página
PCIe (ConnectX-7 NDR 200)" en la página 169
(ConnectX-7 NDR 400)" en la página
Paso 2. Quite los cinco tornillos para soltar la conexión rápida.

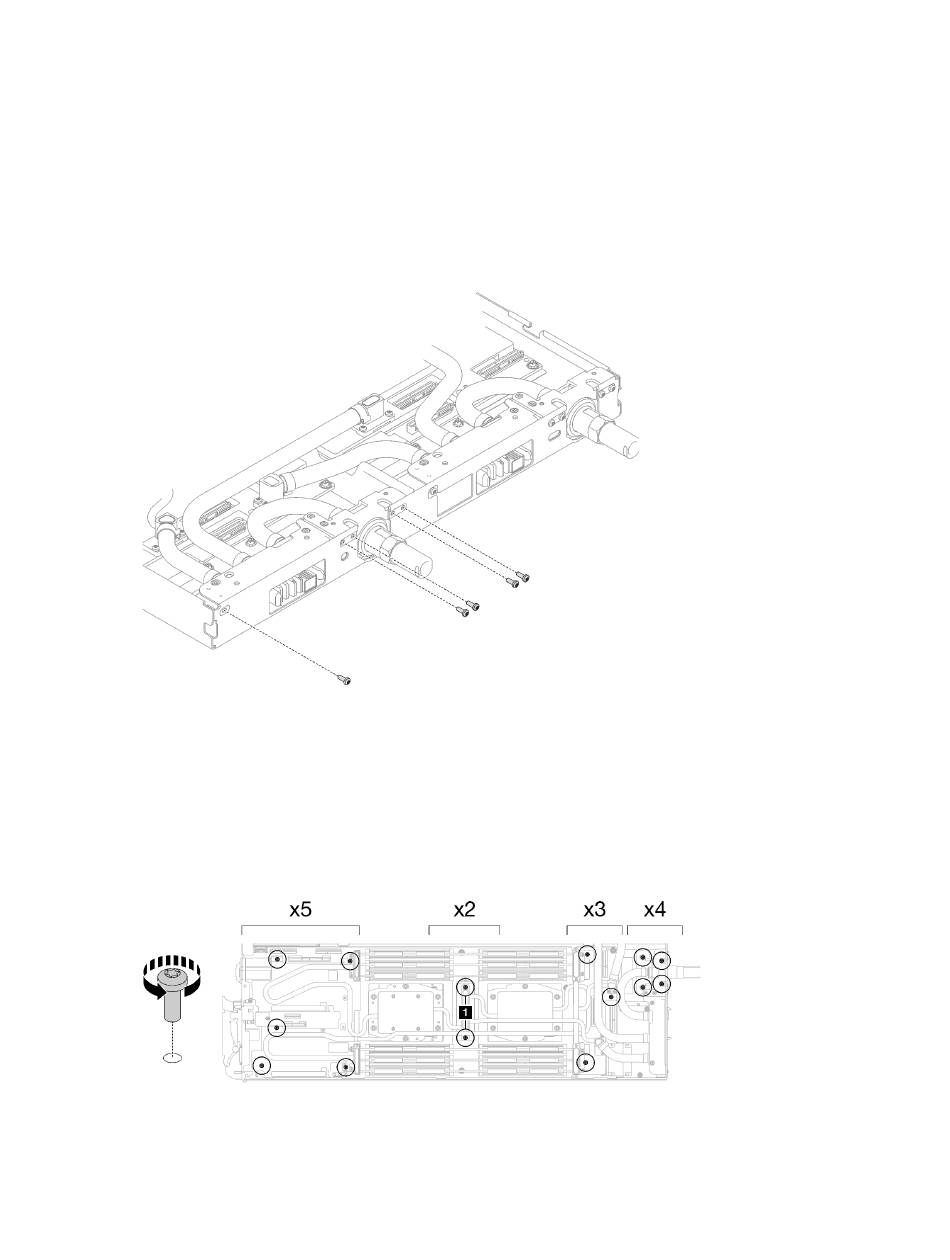

Figura 219. Extracción del tornillo de la conexión rápida
Paso 3. Extraiga los tornillos y los tornillos de conexión rápida del bucle de agua (14 tornillos Torx T10 por
nodo) con un destornillador de par con el par correspondiente.
Notas:
• Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente
es de 5,0 +/- 0,5 lbf/pulg, 0,55 +/- 0,05 N/m.
Figura 220. Extracción del tornillo del bucle de agua
Paso 4. Oriente el transportador del bucle de agua con la patilla de guía; luego, baje con cuidado el
transportador de bucle de agua y asegúrese de que esté bien colocado en el bucle de agua.
130.
"Extracción de un conjunto de
78.
160,
o "Quitar un conjunto de expansión PCIe
182.
.
Capítulo 5 Procedimientos de sustitución del hardware
"Quitar el conjunto de placas
"Quitar un conjunto de expansión
"Quitar un
211
