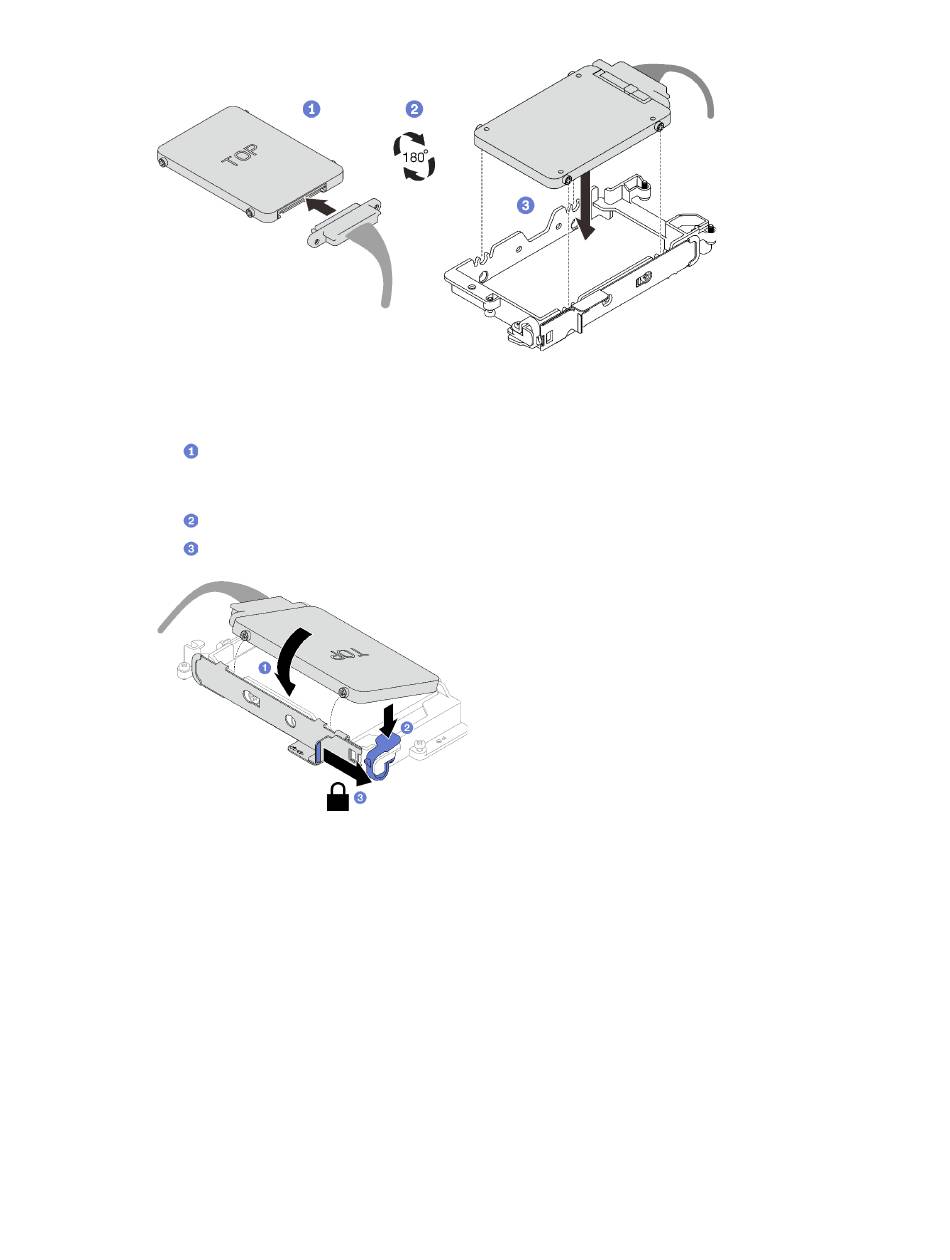

Figura 71. Instalación de la unidad inferior
3. Instale la unidad superior.
a. Encuentre el cable con su conector marcado como SSD 1/3 y conéctelo a la unidad. A
continuación, gire la unidad hacia la parte superior del compartimiento de la unidad, como
se muestra.
b. Mantenga presionado el pestillo de liberación.
c. Deslice la pestaña metálica a la posición bloqueada.
Figura 72. Instalación de la unidad superior
Después de finalizar
1. Instalación del compartimiento de la unidad. Consulte
de la unidad" en la página
2. Instale las llaves cruzadas. Consulte
3. Instale la cubierta de la bandeja. Consulte
4. Instale la bandeja en el alojamiento. Consulte
página 44.
5. Conecte todos los cables externos necesarios a la solución.
Nota: Utilice fuerza adicional para conectar los cables QSFP a la solución.
6. Revise el LED de alimentación en cada nodo para asegurarse de que cambie entre el parpadeo rápido y
el parpadeo lento para indicar que todos los nodos están listos para el encendido.
90
Bandeja ThinkSystem SD665 V3 Neptune DWC Guía del usuario
91.
"Instalar las llaves cruzadas" en la página
"Instalar la cubierta de la bandeja" en la página
"Instalación de una bandeja DWC en el alojamiento" en la
"Instalación de un conjunto del compartimiento
50.
47.
