Lenovo ThinkSystem SD665 V3 Neptune DWC Guia Del Usuario página 28

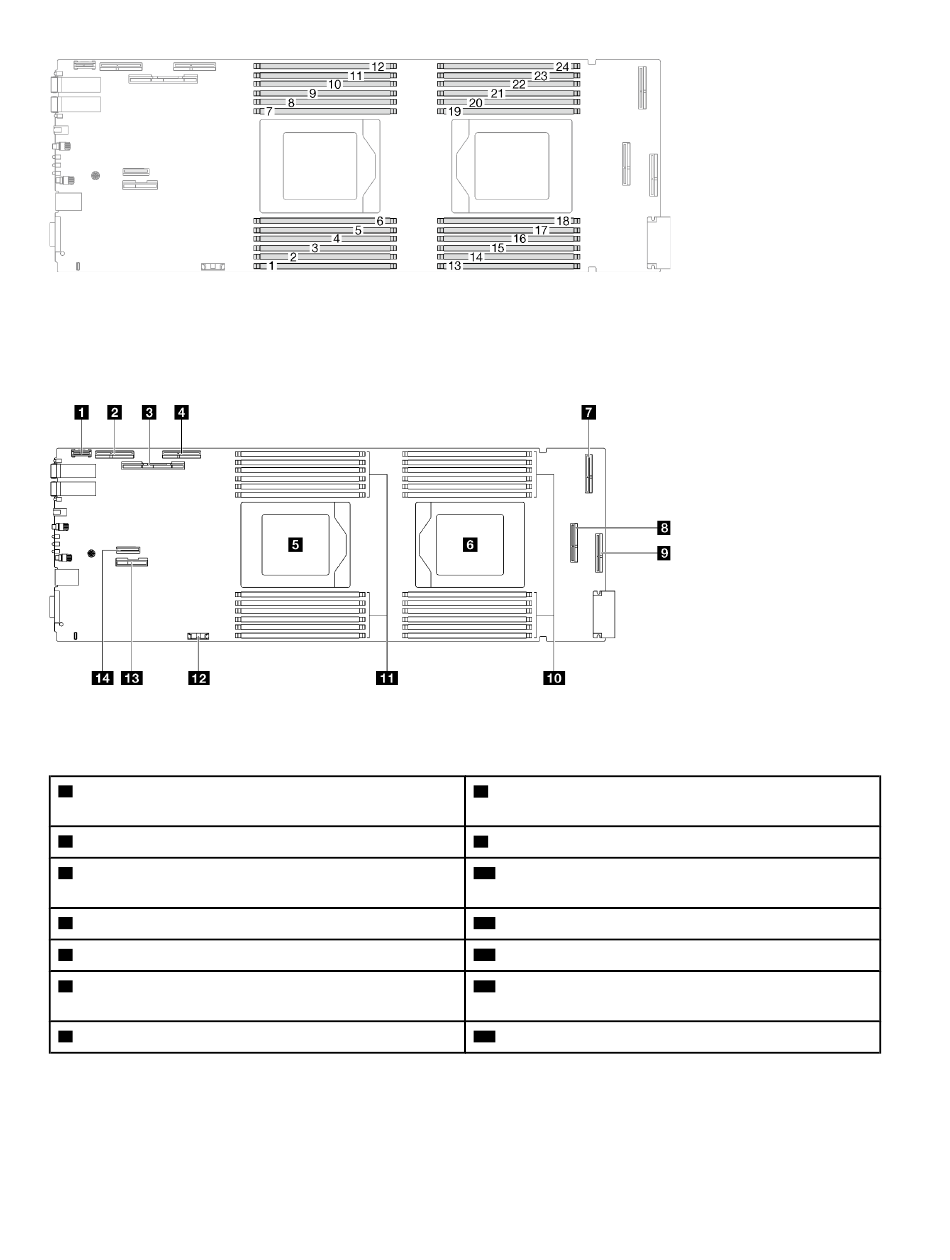

Figura 5. Numeración de las ranuras DIMM en la placa del sistema del nodo de cálculo
Conectores internos en la placa del sistema
Las siguientes ilustraciones muestran los conectores internos de la placa del sistema.
Figura 6. Conectores internos de la placa del sistema del nodo de cálculo
Tabla 5. Conectores internos de la placa del sistema del nodo de cálculo
Conector PRC TPM
1
PCIe 4 (reservado)
2
Conector PCIe 2/SATA – PCIe x16 Gen 5 para ranura 2
3
o bahía de unidad 2/3 (SATA/NVMe)
PCIe 3: bahía de unidad 0/1 (NVMe)
4
Zócalo del procesador 1
5
Zócalo del procesador 2
6
PCIe 6 (reservado)
7
Conmutadores de la placa del sistema
La siguiente ilustración muestra la ubicación y la descripción de los conmutadores.
Importante:
20
Bandeja ThinkSystem SD665 V3 Neptune DWC Guía del usuario
Conector PCIe 1/SATA – PCIe x16 Gen 5 para ranura 1
8
o bahía de unidad 0/1 (SATA)
PCIe 5 (reservado)
9
Ranuras de módulo de memoria 13 a 24
10
Ranuras de módulo de memoria 1 a 12
11
Conector de la batería CMOS (CR2032)
12
Conector de señal de alimentación y banda lateral
13
para la ranura 1 o la bahía de unidad 0/1
Conector PCIe 7 – M.2
14
