Retirar la correa y el refuerzo
de transporte de la plataforma
lateral
No se necesitan piezas

Procedimiento

Retire la correa y el refuerzo que sujetan la plataforma
lateral durante el transporte.
2
Bajar las alas de la plataforma
central

Piezas necesarias en este paso:

1
Cubierta de la plataforma derecha
1 Cubierta de la plataforma izquierda
2 Correa en V
Procedimiento
1. Retire las tuercas que sujetan los pernos de tope
delantero y trasero a los soportes de montaje de la
plataforma del ala derecha (Figura 3).
2. Sujetando el ala derecha, retire los pernos de tope
delantero y trasero de los soportes de montaje de
la plataforma (Figura 3). Deje los excéntricos entre
los soportes de montaje.
3. Baje el ala a la posición de trabajo.
1. Ala
2. Pasador de la bisagra
3. Perno de bloqueo
4. Instale los pernos de tope delantero y trasero a
través de los taladros de montaje superiores y los
excéntricos. Asegúrese de que el perno de tope sujeta
la pestaña del pasador de giro.
5. Instale las tuercas de los pernos de tope, pero no los
apriete todavía.
6. Repita el procedimiento en el ala izquierda.
18

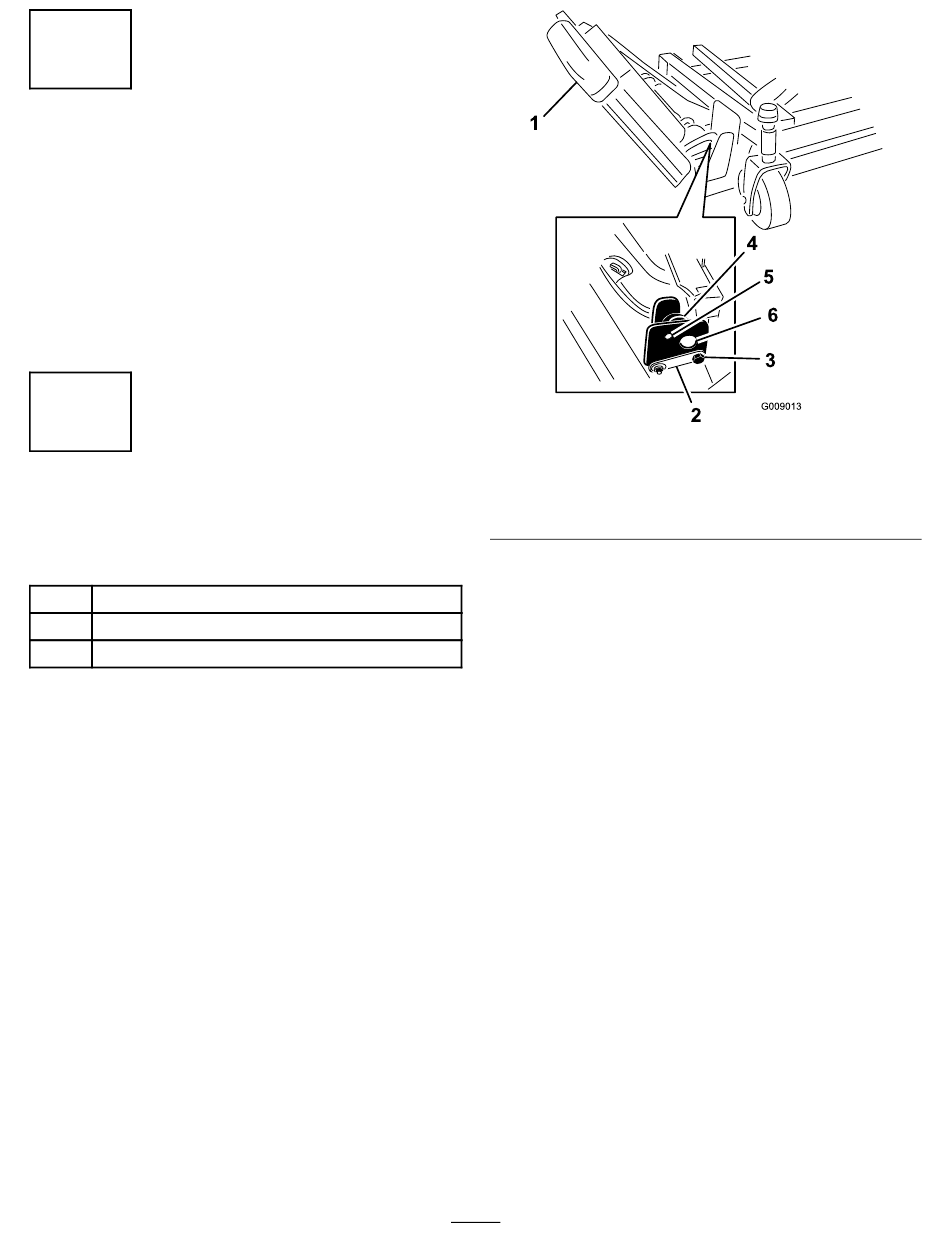

Figura 3
4. Excéntrico
5. Taladro superior
6. Soportes de montaje
