2.4.3 Conectar la tensión de alimentación
Protección de cables
ATENCIÓN
¡Observar la protección de cables!
En todos los aparatos base conecte una protección (F1) de como mínimo 1 A (T).
Según el tipo y la conexión de los aparatos de ampliación necesitará una protección
de cables superior (F1).
Utilice una protección de cables dimensionada de forma correspondiente para el
aparato base, el/los aparato/s de ampliación y el Módulo de comunicación easy, que
tenga en cuenta el número máximo de 11 módulos de ampliación y la conexión de ali-
mentación de tensión UC, DC y/o AC.
AC:
L
100 - 240 V AC/DC (cULus 100 - 110 V DC)
Ue
UC:
12, 24 V DC/24 V AC
DC:
24 V DC
0 V/ N
F1 > 1 A
+24 V 0 V

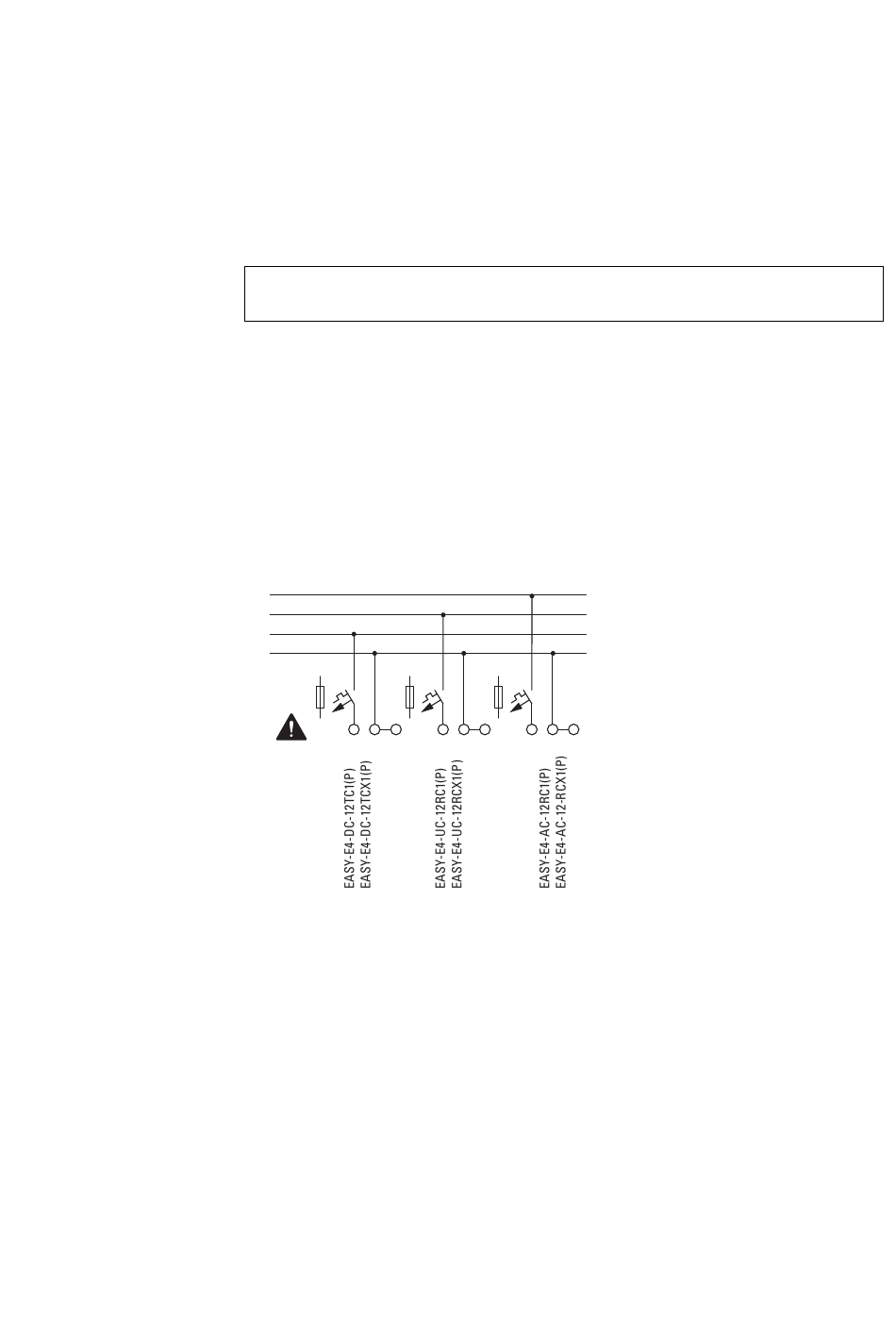

Fig. 17: Conexión de la tensión de alimentación de los aparatos base
easyE4  02/24 MN050009ES  Eaton.com
+ UC 0 V
L N N
2. Instalación
2.4 Terminales de conexión
69
