Desmontaje del panel frontal y el display
3

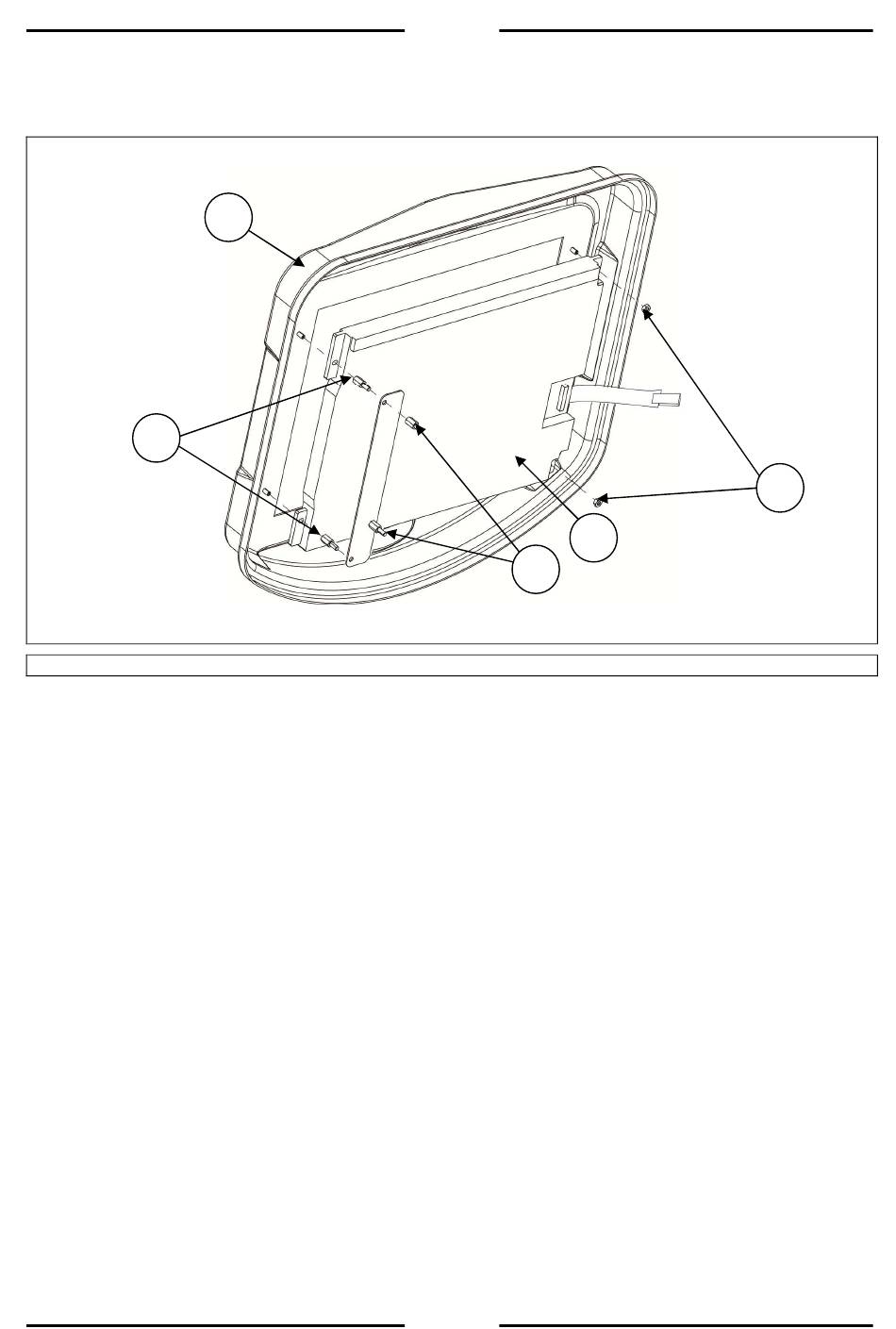

Figura 9.3-1 Desmontaje del panel frontal y el display
Tomando como referencia la figura 9.3-1:
•
Abrir el terminal (cap. 9.1).
•
Desmontar el inverter (cap. 9.2).
•
Desenroscar la barra (ref.1) y sacar la placa de soporte (ref. 2).
• Desenroscar las barras (ref. 3) y las tuercas (ref. 4) y separar el display (ref. 5) del panel
frontal (ref.6).
6
DD1050
