2554-20, 2555-20, 2555P-20

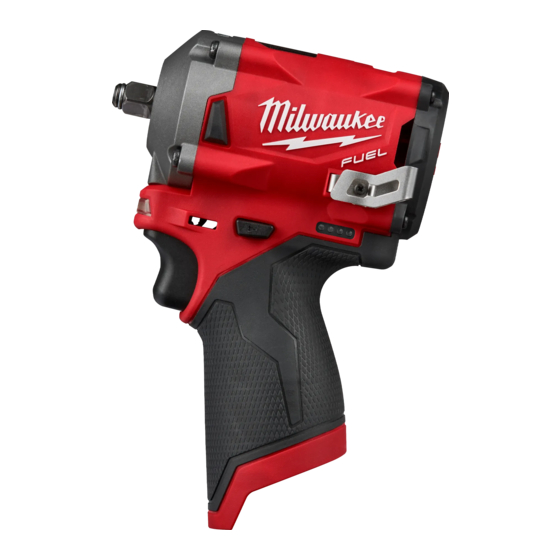

M12 FUEL™ IMPACT WRENCHES
CLÉS À CHOCS DE M12 FUEL™
LLAVES DE IMPACTO DE M12 FUEL™
WARNING
AVERTISSEMENT
comprendre le manuel.
ADVERTENCIA
To reduce the risk of injury, user must read and understand operator's manual.
Afin de réduire le risque de blessures, l'utilisateur doit lire et bien
Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual.
OPERATOR'S MANUAL
MANUEL de L'UTILISATEUR
MANUAL del OPERADOR
