Sistema Plena de Alarma por Voz
3.2.6

Control remoto

Con el control remoto de alarma por voz es posible manejar el controlador de alarma por voz
desde otro sitio. El control remoto también se encuentra disponible en forma de kit (kit de
control remoto de alarma por voz) para la creación de soluciones personalizadas. El número
máximo de controles remotos que se pueden conectar al controlador de alarma por voz es de
dos. El panel de bomberos es un tipo de control remoto especial.
3.2.7

Controles, conectores e indicadores

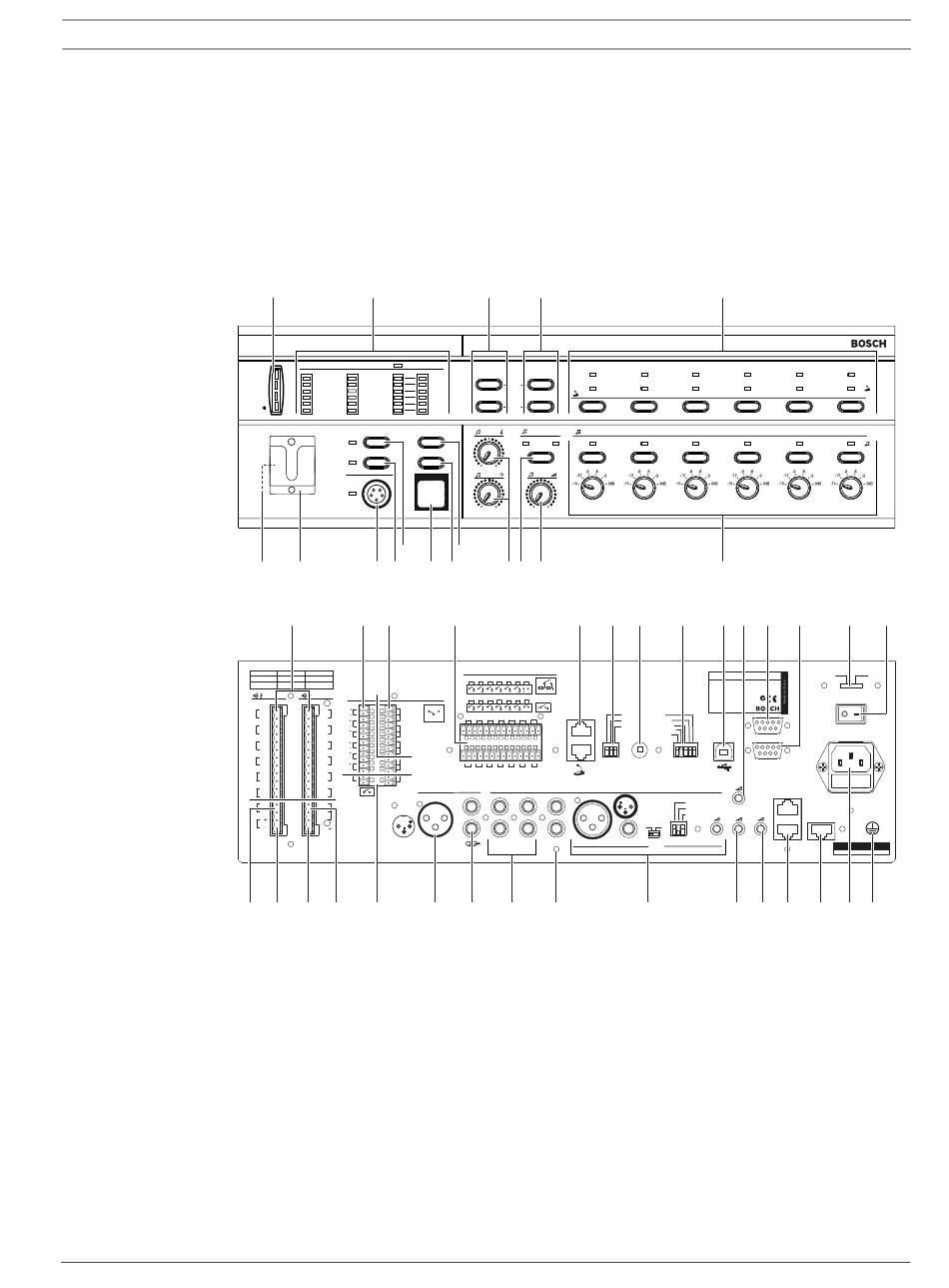

Figura 3.2 Vistas frontal y posterior del controlador de alarma por voz
Consulte la Figura 3.2 para ver un esquema de los controles, las conexiones y los indicadores
del controlador de alarma por voz:
1.
2.
Bosch Security Systems B.V.
1 2
Plena Voice Alarm Controller
Fault Indicators Disabled
A B
0 dB
Processor reset Mains
Battery
-6dB Network
Call/EMG Message
-20dB
Music/Spare
EMG mic
Ground short RCP
Input Router
Alert message
Alarm message Indicator test
EMG mic
13
17 16 15 14
18 19 20
1 Channel 2 Channel
Int Booster BGM/ C all BGM/ Spare
Ext Booster
N.C ./Spare Call
Override/Trigger Output
A B
24V
100V
100V NC
Z1
Z1 Z1 EM G
COM
0 0
NO
Z2
100V
100V NC
Z2 Z2
COM Fault
0 0 Z3
NO
100V
100V
NC
Z3 Z3 Z4
C all
COM
0 0
NO
Z5
100V
100V
NC
Z4 Z4
24V Volume Override
0
0
Z6
NO
100V 100V
Z5 Z5
TRG 1 TRG2
0 0
100V 100V Out
Z6 Z6
0
0
Ext 100V 100V
B ooster Int
In B ooster
0 70 V
Out
0
GND
DC In 24V
10 0V C all out
External Booster
47 46 45 44 43
LED de alimentación/medidor VU:
Combinación de medidor VU e indicador de potencia. El LED de alimentación de color
verde se ilumina si el controlador de alarma por voz está conectado a la red o
alimentación de reserva y está encendido. El medidor VU indica el nivel de VU maestro:
0 dB (rojo), 6 dB, -20 dB (amarillo).
Fault indicators (Indicadores de fallo):
Doce LED de fallo del sistema de color amarillo (Processor reset [Restablecimiento de
procesador], Network [Red], Call/EMG [Llamada/Emergencia], Music/Spare [Música/
Reserva], Ground short [Cortocircuito a tierra], Input [Entrada], Mains [Alimentación de
red], Battery [Batería], Message [Mensaje], EMG mic [Micrófono de emergencia], RCP y
