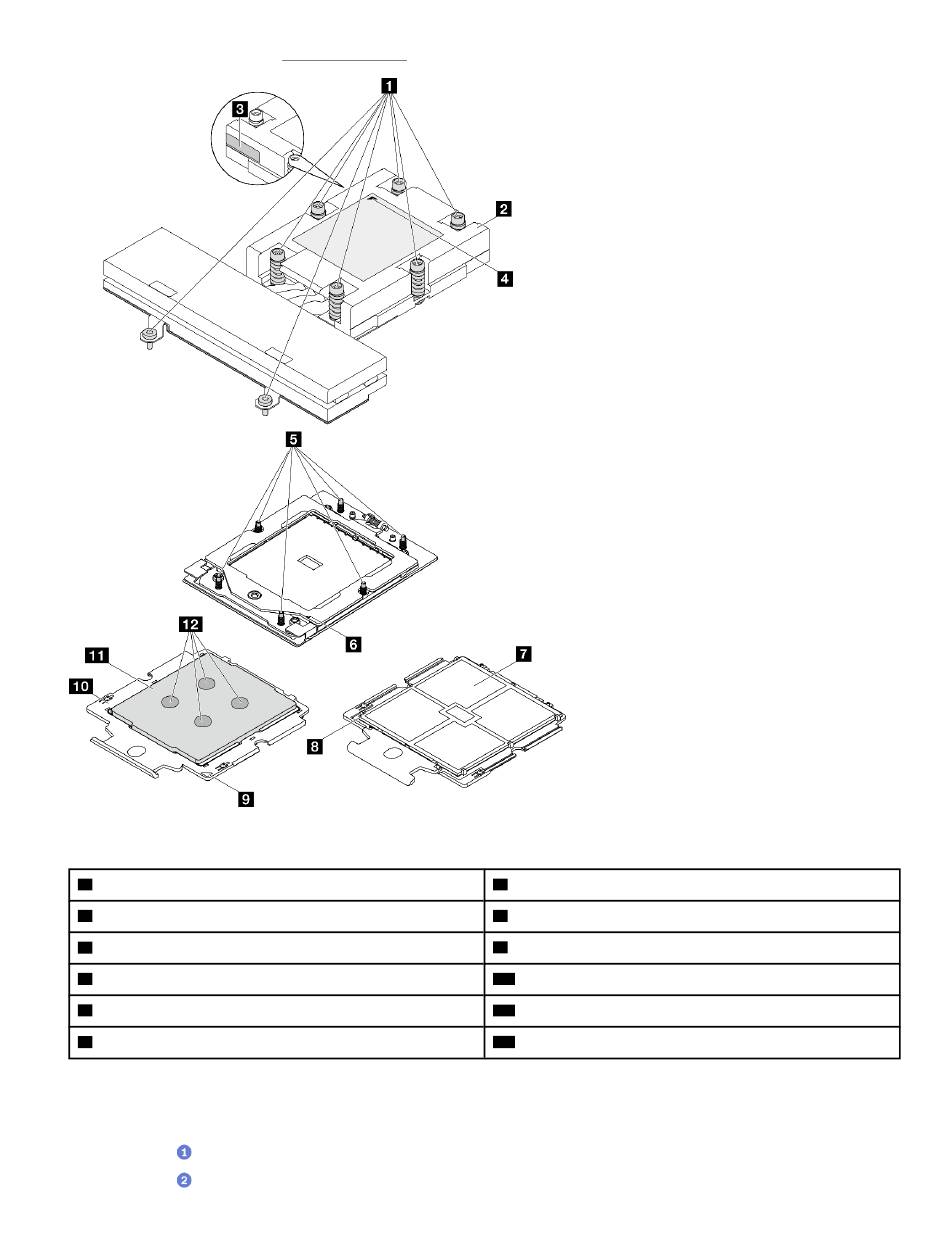

Figura 108. Componentes del procesador y el disipador de calor
Tornillos de fijación
1
Disipador de calor
2
Etiqueta de identificación del procesador
3
Marca triangular del disipador de calor
4
Tornillos
5
Marca triangular del marco de sujeción
6
Procedimiento
Paso 1. Instale el procesador.
a. Deslice el portador del procesador dentro del marco del riel.
b. Empuje el marco de riel hacia abajo hasta que los pestillos azules queden en su posición.
Contactos del procesador
7
Marca triangular del procesador
8
Marca triangular del transportador
9
Transportador del procesador
10
Deflector de calor del procesador
11
Grasa térmica
12
.
