Disposición de los cables de la placa posterior de unidad de 2,5
pulgadas
Siga las instrucciones que aparecen en esta sección para disponer los cables para la placa posterior de la
unidad de 2,5 pulgadas.
Notas:
• Conexiones entre conectores;
• Al disponer los cables, asegúrese de que todos los cables se pasen de forma adecuada a través de las
guías para cables y los clips para cables correspondientes.
Disposición de los cables de banda lateral y de alimentación de la placa posterior de la unidad

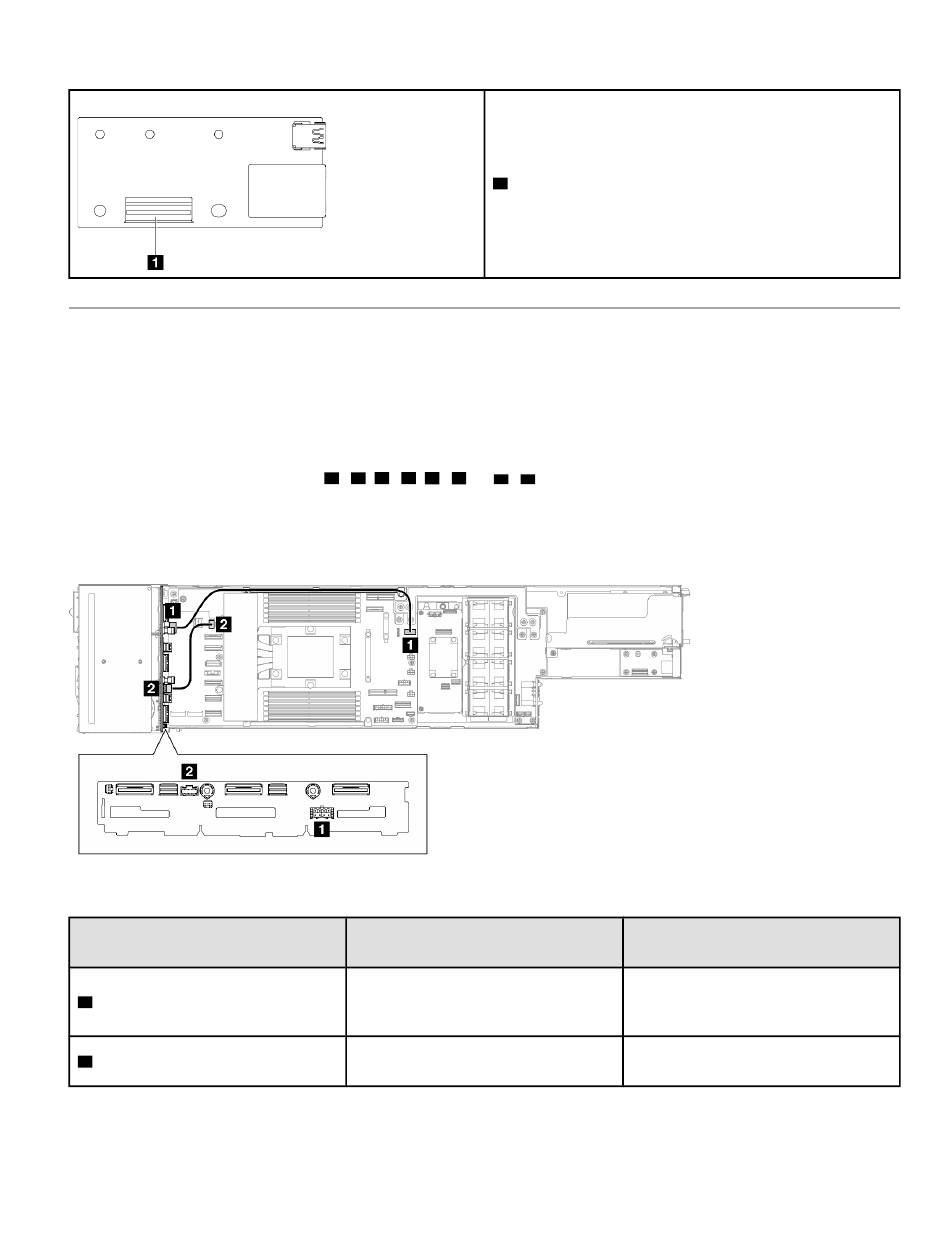

Figura 134. Disposición de los cables de banda lateral y de alimentación de la placa posterior de la unidad
Desde (Placa posterior de la
unidad de 2,5 pulgadas)
Conector de alimentación
1
Conector de banda lateral
2
1
↔ ↔ ↔
, , , ...
1 1 2 2 3 3 n
Hasta (placa del sistema)
Conector de alimentación de la placa
posterior de la unidad
Conector de banda lateral de la placa
posterior de la unidad
Conector de señal de E/S posterior
↔
n
Cable
Alimentación 2x4 patillas a
alimentación 2x6 patillas (4S/12P)
(470 mm)
Banda lateral 2x10 a banda lateral
2x10 (150 mm)
.
