Conectores De La Placa De E/S Frontal; Conectores Del Adaptador Raid Cff Interno - Lenovo ThinkSystem SD535 V3 Guia Del Usuario

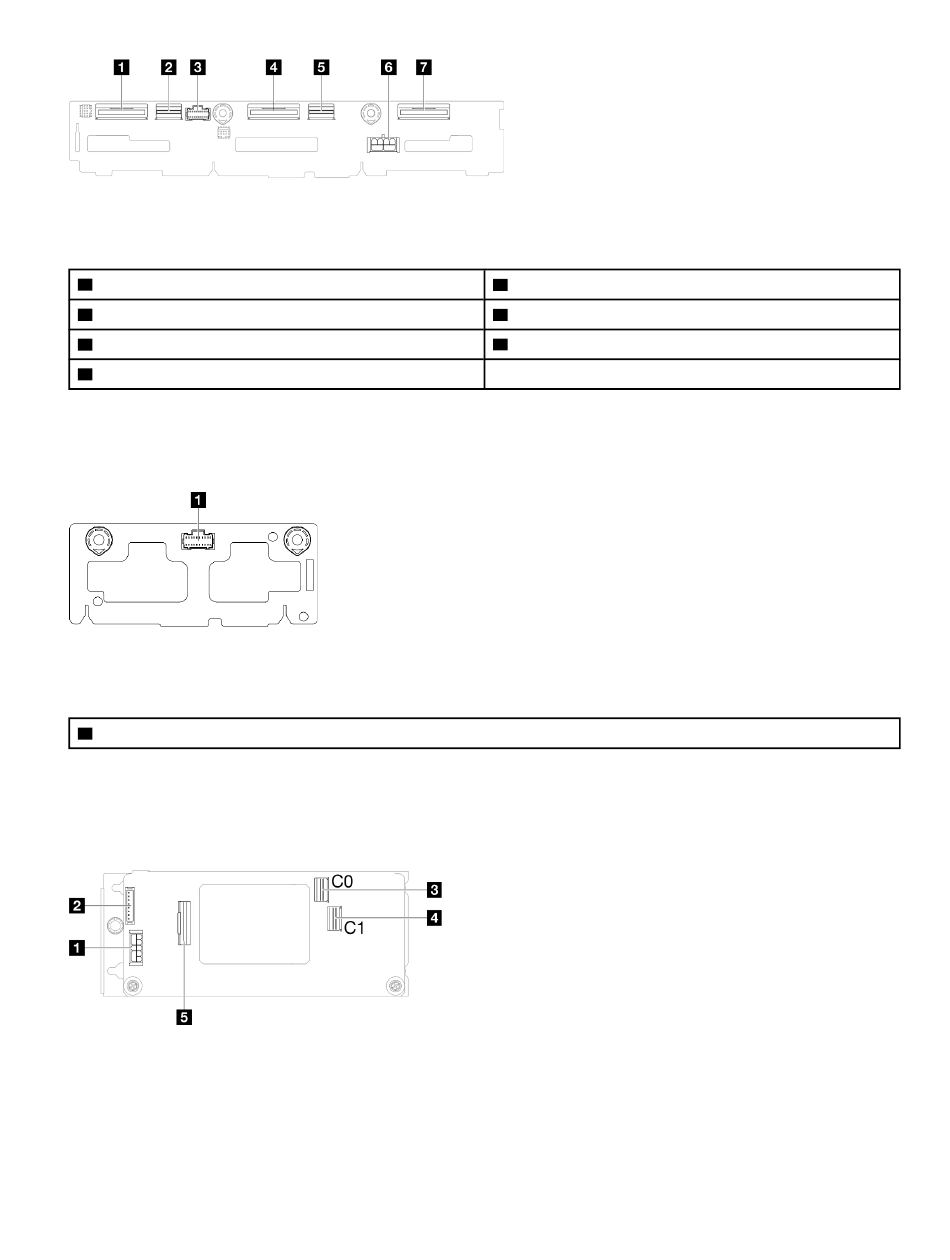

Figura 129. Placa posterior de la unidad de 2,5 pulgadas
Tabla 16. Conectores de la placa posterior de la unidad
NVMe 4-5
1
SAS/SATA 4-5
2
Conector de banda lateral
3
NVMe 2-3
4

Conectores de la placa de E/S frontal

Consulte esta sección para ubicar e identificar los conectores en la placa de E/S frontal.
Figura 130. Conector de la placa de E/S frontal
Tabla 17. Conector de la placa de E/S frontal
Conector de banda lateral
1

Conectores del adaptador RAID CFF interno

Consulte esta sección para ubicar e identificar los conectores del adaptador RAID CFF interno que se usan
para la disposición interna de los cables.
Figura 131. Conectores del adaptador RAID CFF interno
SAS/SATA 0-3
5
Conector de alimentación
6
NVMe 0-1
7
.
Capítulo 6 Disposición interna de los cables
185
