Tabla 18. Conectores de placa de distribución de alimentación
Conector de alimentación
1
Conector de módulo de alimentación flash
2
Conector SAS/SATA C0
3
Conectores de la expansión de PCIe
Consulte esta sección para ubicar e identificar los conectores en la tarjeta de expansión PCIe.

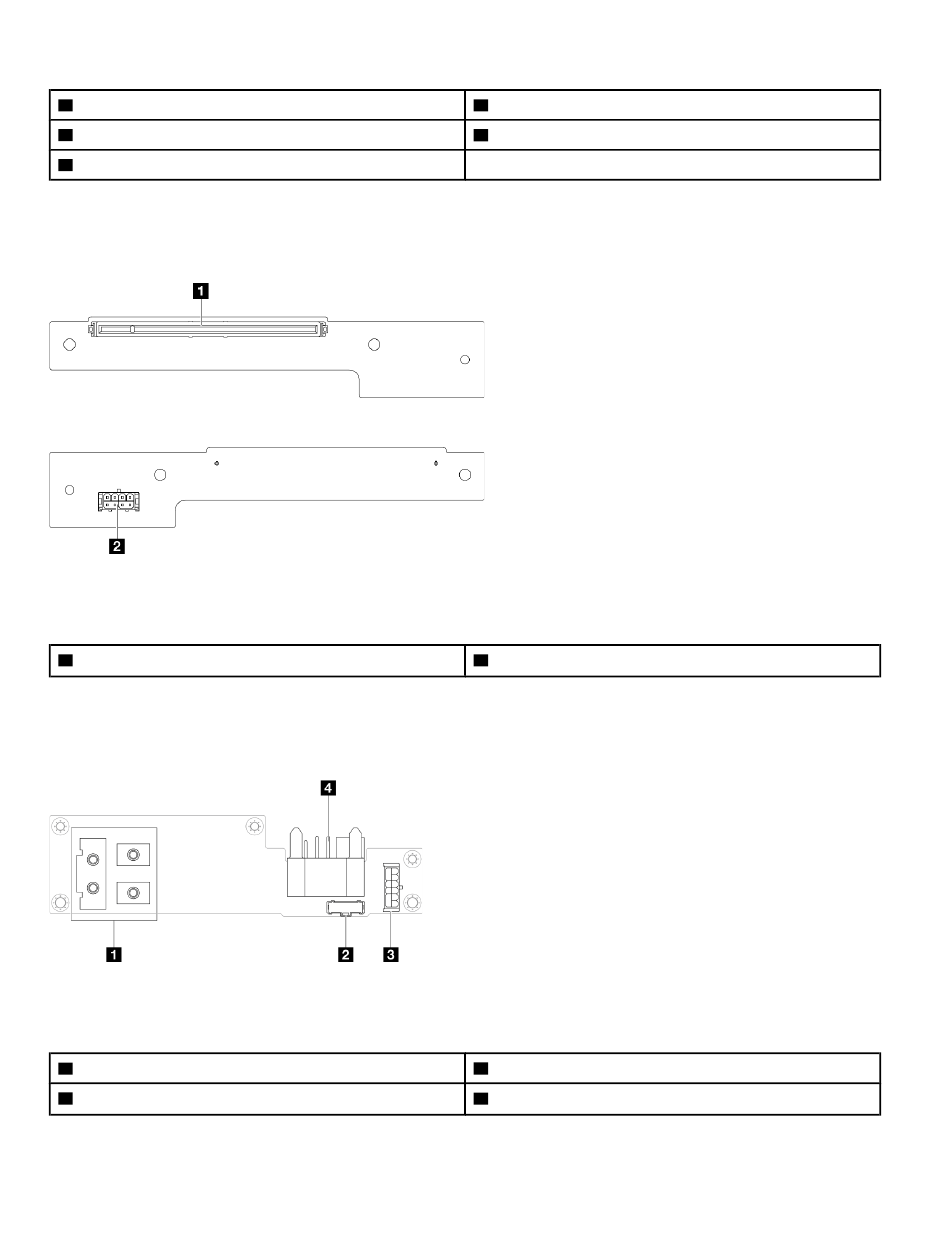

Figura 132. Conectores de la tarjeta de expansión PCIe
Tabla 19. Conectores de la tarjeta de expansión Gen 5 HH
Ranura de PCIe x16 (Gen5)
1
Conectores de placa de distribución de alimentación
Consulte esta sección para localizar e identificar los conectores en la placa de distribución de alimentación.
Figura 133. Conectores de placa de distribución de alimentación
Tabla 20. Conectores de placa de distribución de alimentación
Conector de la barra de bus de alimentación
1
Conector de banda lateral
2
Conector del módulo de E/S posterior
Consulte esta sección para ubicar e identificar los conectores en el módulo de E/S posterior.
186
Guía del usuario deThinkSystem SD535 V3
Conector SAS/SATA C1
4
Conector de señal
5
Conector de alimentación de expansión PCIe
2
Conector de alimentación
3
Conector de la placa media del chasis
4
