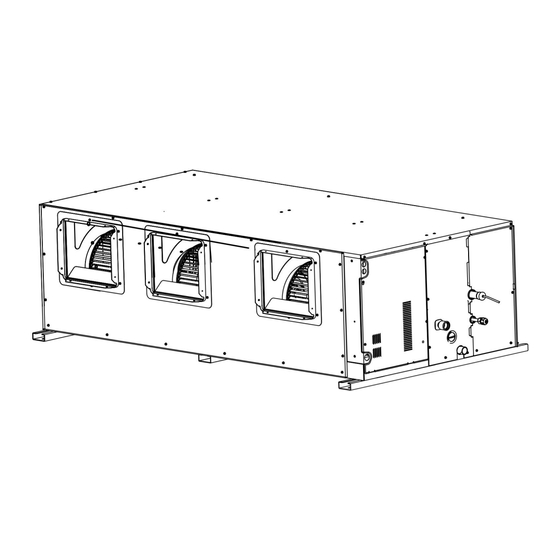

- Página 1 Conducto de alta presión estática Manual de usuario e instalación CL23731 ~ CL23737 Español www.mundoclima.com...
- Página 3 Índice Acerca de la documentación Acerca de este documento / 1 Instrucciones de seguridad / Advertencia de seguridad Precauciones de seguridad / 3 Requisitos de seguridad eléctrica / Acerca del refrigerante / Funcionamiento Precauciones de funcionamiento / Funcionamiento óptimo / 9 Síntomas que no son averías / 11 Caja expositora (opcional) / Eliminación / 13...
- Página 4 Acerca de la documentación Acerca de este documento Nota Asegúrese de que el usuario dispone de la documentación impresa y pídale que la conserve para futuras consultas. Destinatarios Instaladores autorizados + usuarios finales Nota Este aparato está destinado a ser utilizado por usuarios expertos o formados en comercios, en la industria ligera y en explotaciones agrícolas, o para uso comercial y doméstico no expertos.
- Página 5 Instrucciones de seguridad Por favor, lea detenidamente y asegúrese de que entiende completamente las precauciones de seguridad (incluidos los signos y símbolos) de este manual, y siga las instrucciones pertinentes durante el uso para evitar daños a la salud o a la propiedad.
- Página 6 Advertencia de seguridad Contenido de la advertencia Sólo profesionales Garantizar una conexión a tierra adecuada Señales de prohibición Sin llama abierta; Sin materiales inflamables Sin materiales Sin corriente fuerte Fuego, ignición abierta ácidos o alcalinos humos Medidas de seguridad Peligro En caso de fuga de refrigerante, está...
- Página 7 Precauciones Los niños a partir de 8 años y personas enfermas con conocimiento del aparato y sus riesgos, pueden manipular el equipo. Los niños no deben jugar con el equipo. Ni tampoco pueden realizar la limpieza ni el mantenimiento del equipo sin supervisión. Este aparato está...
- Página 8 Acerca del refrigerante Advertencia Lo siguiente se aplica a los sistemas de refrigerante R32. Antes de comenzar el trabajo en los sistemas que contengan refrigerantes inflamables, son necesarios los controles de seguridad para asegurar que el riesgo de incendio está minimizado. Para reparar el sistema refrigerante se deben cumplir las siguientes precauciones antes de realizar los trabajos.
- Página 9 En la reparación de los componentes sellados, todas las conexiones del equipo se deben desconectar antes de quitar las tapas o cubiertas. Si es absolutamente necesario tener un suministro eléctrico durante el mantenimiento, se debe colocar permanentemente un detector de fugas en el punto de más riesgo para evitar una potencial situación de peligro. Se debe prestar una atención especial a estos aspectos para asegurar un trabajo seguro con los componentes eléctricos, el revestimiento no se afecta hasta el punto de dañar la protección.
- Página 10 h) No rellene los cilindros en exceso. (No supere el 80% del volumen del líquido de carga). i) No exceda la presión de trabajo máxima del cilindro, ni siquiera temporalmente. j) Cuando se han llenado los cilindros correctamente y se ha completado el proceso, asegúrese de que los cilindros y el equipamiento se sacan de su lugar oportunamente y que todas las válvulas de aislamiento están cerradas.
- Página 11 Funcionamiento Precauciones de funcionamiento Advertencia Si no va a utilizar el aparato durante un periodo prolongado, desconecte el interruptor principal. De lo contrario, podría producirse un accidente. La altura de instalación del aire acondicionado debe ser de al menos 2,5 m por encima del suelo para evitar los siguientes riesgos: 1.Tocar piezas móviles o activas, como ventiladores, motores o rejillas, por personas no profesionales.
- Página 12 Eliminación: No elimine este producto como desecho común junto con otros residuos domésticos no clasificados. La unidad se debe desechar por separado, es necesario que reciba un tratamiento especial. No elimine este producto como desecho común junto con otros residuos domésticos no clasificados, elimínelos en los puntos verdes establecidos.
- Página 13 Precauciones La dirección descendente de las lamas de la rejilla de salida durante el funcionamiento de refrigeración puede provocar condensación en la superficie de la salida de aire y de las lamas guía. En modo calefacción Para mejorar el efecto de calefacción en las partes bajas de una habitación, ajuste hacia abajo las lamas de la rejilla de salida de aire.
- Página 14 Síntomas que no son averías Protección normal del aire acondicionado Durante el funcionamiento, los siguientes fenómenos son normales y no requieren mantenimiento. Cuando el interruptor de encendido está en ON, el aire acondicionado se pone en marcha 3-5 Protección minutos después de volver a encenderlo en caso de que se hubiera apagado justo antes. En el modo de calefacción (incluida la calefacción en modo automático), cuando el intercambiador Protección de calor interior no alcanza una temperatura determinada, el ventilador interior se apaga...
- Página 15 Sonido "autolimpiante" del hielo Durante la autolimpieza, es posible que se oiga un ligero chasquido debido al derretimiento del hielo fino durante unos 10 minutos. Ruido de la unidad interior Se oye un "silbido" bajo y continuo cuando el sistema está en los modos "Auto", "Refrigeración", "Secado" y "Calefacción".
- Página 16 Display (opcional) Funciones de visualización: En el modo de espera, la interfaz principal muestra "---". Al arrancar en modo Refrigeración o Calefacción, la interfaz principal muestra la temperatura programada. En el modo Fan (ventilación) la unidad mostrará la temperatura ambiente de la habitación. En el modo Dry (secado), la interfaz principal muestra la temperatura ajustada, y cuando se ajusta la humedad*, el valor de humedad ajustado se muestra en el control por cable.
- Página 17 Instalación Lea atentamente este manual antes de instalar la unidad interior. Precauciones de instalación Cualificación y requisitos de la normativa de seguridad Advertencia Realice la instalación de acuerdo con las normas locales. Pida a su distribuidor local o a profesionales que instalen el producto. Esta unidad debe ser instalada por técnicos profesionales con los conocimientos especializados pertinentes.
- Página 18 Antes y después de la instalación, la exposición de la unidad al agua o a la humedad provocará un cortocircuito eléctrico. No guarde la unidad en un sótano húmedo ni la exponga a la lluvia o al agua. Asegúrate de que la base de instalación y la elevación son robustas y fiables; La instalación insegura de la base puede hacer que el aire acondicionado se caiga, provocando un accidente.
- Página 19 Precauciones para transportar y levantar el aire acondicionado Antes de transportar el aire acondicionado, determine la ruta que se utilizará para trasladarlo al lugar de instalación. No desprecinte el aire acondicionado hasta que se traslade al lugar de instalación. ...
- Página 20 Mantenga el aire de retorno del aire acondicionado alejado de la exposición directa al sol en la habitación. La unidad interior no debe levantarse en lugares como vigas de carga y columnas que afecten a la seguridad estructural de la casa. El control por cable y la unidad interior deben estar en el mismo espacio de instalación;...
- Página 21 Diseño Esquema de instalación 14 15 *Rejilla de salida de aire *Conducto de salida de aire *Conducto flexible Tubería de líquido Tubería de gas Tubos de desagüe para modelos sin bomba de agua Display (opcional) *Cables de conexión Tubos de desagüe para modelos con una bomba de agua Control cableado (opcional) Control remoto (opcional)
- Página 22 Dimensiones del producto (Unidad:mm) Capacidad (kW) 20,0 ≤ kW ≤ 22,4 5/8-18 UNF 22,4 < kW ≤ 33,5 3/4-16 UNF Aspecto y dimensiones de las entradas de aire, las tuberías, los tubos de desagüe, el orificio para el cable de alimentación y el orificio para el cable de comunicación: Φ30 (diámetro interior) Tubo de PVC a juego (diámetro exterior Φ32) Φ3 (lado del gas,...
- Página 23 Capacidad (kW) 33,5 ≤ kW ≤ 40,0 3/4-16 UNF 7/8-14 UNF 40,0 < kW ≤ 56,0 Aspecto y dimensiones de las entradas de aire, las tuberías, los tubos de desagüe, el orificio para el cable de alimentación y el orificio para el cable de comunicación: Φ30 (diámetro interior) Tubo de PVC (diámetro exterior Φ32)
- Página 24 Materiales de instalación Accesorios Lista de accesorios Brida para cables X 4 Manual de usuario e Tubo de desagüe X 1 Para apretar bien la Tubo de aislamiento térmico X 2 Tuerca abocardada X 1 instalación X 1 No disponible para manguera de desagüe a Se utiliza para aislar y evitar la Para uso en la instalación...
- Página 25 Accesorios adquiridos localmente Tubo de conexión (Unidad: mm) Tuberías Lado del líquido Lado del gas Capacidad 20,0 ≤ kW ≤ 22,4 Φ9.52×0.7 Φ19.1×0.75 22,4 < kW ≤ 28,0 Φ12.7×0.75 Φ22.2×1.0 28,0 < kW ≤ 40,0 Φ12.7×0.75 Φ25.4×1.2 40,0 < kW ≤ 56,0 Φ15.9×0.75 Φ28.6×1.2 Para la conexión del sistema de refrigerante de la unidad interior, se...
- Página 26 Preparaciones previas a la instalación Comprobación de desembalaje El punto rojo sobresale Antes de la instalación, compruebe si el material de embalaje está Sellado en buen estado, si los accesorios que vienen con el producto están completos, si el aire acondicionado está intacto, si las superficies del intercambiador de calor y otras piezas se han desgastado y si hay manchas de aceite en la válvula de cierre de la unidad.
- Página 27 Vista inferior (Unidad: mm) Pared Espacio de mantenimiento Agujero de acceso Montaje de la de control eléctrico Espacio de mantenimiento Vista lateral Salida de aire Agujero de acceso Espacio para el mantenimiento del Espacio para desmontar el panel frontal. Entrada de aire filtro y del conducto de entrada Precauciones La distancia entre la unidad interior y el techo (B) deberá...
- Página 28 Instalación de la unidad interior Advertencia Instale el aire acondicionado en un lugar con suficiente resistencia para soportar el peso de la unidad. Adoptar medidas de refuerzo cuando sea necesario. La unidad puede caerse y causar lesiones personales si la ubicación no es lo suficientemente fuerte. Una instalación inestable puede provocar la caída de la unidad y causar un accidente.
- Página 29 Instalación con pernos de elevación Consulte la siguiente figura sobre la instalación utilizando los pernos de elevación. Con armazón de acero Sitios con losas de hormigón Use pernos incrustados y tire de Fijar y utilizar directamente un ángulo ellos. hierro para el apoyo. Perno de elevación Ángulo de hierro Perno...
- Página 30 Utilice una manguera transparente para observar el nivel del agua (principio de los vasos comunicantes) y verificar el ángulo de inclinación de la unidad en el sentido longitudinal. Se instalará a nivel o en un ángulo de 1° hacia el lado del desagüe. (En las unidades sin bomba de desagüe, asegúrese de que haya una pendiente de 1/100 hacia el lado de desagüe.
- Página 31 Instalación de tuberías de conexión de refrigerante Al conectar diferentes series de unidades exteriores, las diferencias de longitud y nivel de las conexiones de tuberías. Consulte el manual de instalación y funcionamiento adjunto a la unidad exterior. Precauciones Durante la instalación de las tuberías de conexión, no permita que el aire, el polvo y otros residuos penetren en el sistema de tuberías, y asegúrese de que el interior de las tuberías esté...
- Página 32 Pasos para la conexión de tuberías Mida la longitud necesaria del tubo de conexión. Realice la tubería de conexión siguiendo el siguiente método (para más detalles, consulte "Conexión de tuberías"). Aplique aceite refrigerante a la superficie Conecte primero la unidad interior y después la exterior. Tuerca «SAE»...
- Página 33 Precauciones Paño húmedo Cuando sea necesario llenar la tubería con nitrógeno durante la soldadura, la presión debe mantenerse a 0,02 MPa mediante una válvula limitadora de presión. No utilice fundente al soldar las tuberías. Utilice una soldadura de cobre fosforado que no requiera fundente.
- Página 34 Horquilla Cono Tubería de conexión Mango Marca de flecha roja Fijación de la tuerca Alinee la tubería de conexión, apriete primero a mano la mayor parte de la rosca de la tuerca de conexión y, a continuación, utilice una llave para apretar las últimas 1-2 vueltas de la rosca, tal como se muestra en la figura. La soldadura se realiza in situ y la boca de campana no puede utilizarse en interiores.
- Página 35 Precauciones Dependiendo de las condiciones de instalación, un par de apriete excesivo dañará la boca abocinada, y un par de apriete demasiado pequeño no podrá apretar la tuerca, lo que provocará fugas de refrigerante. Consulte la tabla anterior para determinar el par de apriete adecuado. Fijación de tuberías de refrigerante Para la fijación deben utilizarse soportes angulares de hierro o ganchos redondos de acero.
- Página 36 Para comprobar si hay fugas: Prueba de fugas a presión Compruebe si hay fugas aplicando una solución de prueba de burbujas en todas las conexiones de las tuberías. Descargue todo el gas nitrógeno. Rompa el vacío presurizando con gas nitrógeno hasta una presión manométrica mínima de 0,2 MPa (2 bar). ...
- Página 37 Instalación de tuberías de desagüe Precauciones Antes de instalar la tubería de condensado, determine su dirección y elevación para evitar la intersección con otras tuberías y garantizar que la pendiente sea recta. El punto más alto de la tubería de drenaje debe estar equipado con un puerto de salida para garantizar el drenaje sin problemas del agua condensada, y el puerto de ventilación debe estar orientado hacia abajo para evitar que entre suciedad en la tubería.
- Página 38 Tubo de aislamiento térmico Tubo de desagüe de agua PVC Diámetro exterior: 32 mm) tubo aislamiento térmico está estrechamente unido a la unidad. Salida de desagüe para bomba de agua Manguera Tubo de aislamiento térmico de Drenaje Hay un gran espacio entre el tubo de aislamiento térmico Tubo de desagüe de PVC y la unidad, lo que provoca...
- Página 39 El extremo de la tubería de condensados debe estar a más de 50 mm del suelo o de la base de la ranura de descarga de agua. Además, no lo sumerjas en agua. Para evacuar el agua condensada directamente a una zanja, el tubo de evacuación de agua debe doblarse hacia arriba para formar un tapón de agua en forma de U que impida la entrada de olores en la habitación a través del tubo de evacuación de agua.
- Página 40 • Cómo vaciar el agua sin la bomba de desagüe: (Unidad: mm) 800~1000 Pendiente > 1/100 Método de conexión del tubo de desagüe para una sola unidad Salida de aire H≥50 H≥50 Pendiente > 1/100 Tapón Las tuberías de desagüe de varias unidades se conectan a la tubería de desagüe principal para ser drenadas a través de la tubería de alcantarillado.
- Página 41 Cantidad de inyección de agua: (Unidad: ml) Cantidad de inyección Capacidad unidad interior (kW) de agua 20,0 ≤ kW ≤ 33,5 4000 33,5 < kW ≤ 56,0 5000 Inyección de agua Instalación de los Conductos de Aire Utilice conductos de aire adquiridos localmente y conductos de aire blandos (utilice materiales inodoros y respetuosos con el medio ambiente, de lo contrario el aire acondicionado puede generar olores cuando funciona).
- Página 42 El conducto de salida de aire puede instalarse de dos maneras: Método 1: Conecte un conducto de aire a cada salida de aire. Salida de aire Entrada de aire Salida de aire Método 2: Retire la brida de la salida de aire y conecte el conducto de aire en su totalidad (consulte las dimensiones del producto en este Manual para conocer las dimensiones del orificio de instalación del conducto de aire).
- Página 43 Conexión incorrecta entre el conducto Tamaño y posición incorrectos de la salida de aire de ventilación y el conducto de aire Conexión incorrecta Tamaño incorrecto entre el conducto de ventilación y el del conducto de conducto de aire ventilación Salida de aire Salida de aire Entrada de aire no abierta Posición incorrecta de la rejilla de ventilación...
- Página 44 Conexión eléctrica Peligro Debe cortarse la alimentación eléctrica antes de realizar cualquier trabajo eléctrico. No realice trabajos eléctricos cuando la alimentación esté conectada; de lo contrario, podría causar lesiones personales graves. El aparato de aire acondicionado debe estar conectado a tierra de forma fiable y debe cumplir los requisitos del país / región local.
- Página 45 Características eléctricas Especificaciones eléctricas de la unidad interior Capacidad Consumo Frecuencia Voltaje (kW) (Hz) IFM (W) 20,0 8,19 6,55 22,4 8,19 6,55 25,2 8,19 6,55 28,0 8,19 6,55 220 - 240 33,5 8,31 6,65 40,0 12,98 2300 10,38 45,0 12,98 2300 10,38 56,0...
- Página 46 Precauciones Todos los puntos débiles de conexión cumplen SELV, como X1, X2, P, Q, E, M1, M2, CN18, CN55, etc. Cableado Abra la tapa de la caja de control eléctrico de la unidad interior. Retire los cuatro tornillos en las posiciones indicadas ...
- Página 47 Conexión del cable de alimentación Pieza de chapa Conexión entre el cable de alimentación y el terminal de alimentación de cuadro El terminal de alimentación de la unidad interior está fijado al bloque eléctrico de terminales. Los cables de corriente y neutro están conectados de acuerdo con los logotipos "L"...
- Página 48 Conexión del sistema de cable de alimentación La conexión del sistema de cable de alimentación depende de las formas de comunicación entre la unidad interior y la unidad exterior. Para la forma de comunicación HyperLink (M1M2), se permite que las unidades interiores tengan fuentes de alimentación independientes.
- Página 49 Las unidades interiores disponen de una fuente de alimentación unificada*, cuyo cableado es el siguiente: 1. Comunicación HyperLink (M1M2) con la fuente de alimentación unificada: L1+La+Ln ≤ 2000 m Alimentación de la unidad interior Diámetro del cable: 0.75mm² × Cables de comunicación Interruptor magnetotérmico Cable de alimentación Caja de distribución...
- Página 50 Precauciones Cuando las unidades interiores están provistas de una fuente de alimentación unificada, si las unidades interiores en el mismo sistema de refrigerante son unidades interiores V8, entonces las unidades interiores y la unidad exterior pueden comunicarse a través de HyperLink (M1M2) con una fuente de alimentación unificada, o a través de P/Q. Si algunas de las unidades interiores en el mismo sistema refrigerante no son de la serie V8, entonces las unidades interiores y la unidad exterior sólo pueden comunicarse a través de la comunicación P/Q/E.
- Página 51 Tabla de selección del diámetro del cableado de comunicación Comunicación Un control para Comunicación una unidad interior De a más Función Comunicación entre la unidad interior y la unidad exterior (Dos controles (control para una unidad centralizado) interior) Comunicación Comunicación Comunicación P/Q Comunicación P/Q/E...
- Página 52 Comunicación entre la unidad interior y la unidad exterior Comunicación HyperLink (M1M2) (con alimentación independiente) Una sola unidad: La comunicación HyperLink (M1M2) es un nuevo tipo de tecnología de comunicación entre la unidad interior y la unidad exterior. Cuando las unidades interiores dispongan de fuentes de alimentación independientes, utilice cables de comunicación de 2 ×...
- Página 53 Precauciones Si la longitud total es inferior o igual a 200 m y el número total de unidades interiores es inferior o igual a 10 conjuntos, la válvula de expansión electrónica de la unidad interior puede ser alimentada y controlada por la unidad exterior maestra.
- Página 54 Sistema: El cableado de comunicación HyperLink (M1M2) con una fuente de alimentación unificada entre la unidad interior y la unidad exterior puede alcanzar una longitud de hasta 2000 metros, soportando cualquier topología de conexión. La siguiente figura muestra una conexión serie: Alimentación de la unidad interior ×...
- Página 55 Sistema: La longitud total máxima del cable de comunicación P/Q de la unidad interior y la unidad exterior puede ser de hasta 1200 m, y puede conectarse en serie, como se muestra en la figura siguiente: Alimentación de la unidad interior ×...
- Página 56 Precauciones Cuando se utiliza la comunicación P / Q o P / Q / E, las unidades interiores necesitan ser alimentadas uniformemente. Se puede seleccionar la comunicación P / Q, P / Q / E o HyperLink (M1M2). Si se requiere que las unidades interiores tengan fuentes de alimentación independientes, se debe seleccionar la comunicación HyperLink (M1M2).
- Página 57 Conexión del cableado de comunicación D1D2 (limitada a la unidad exterior y a la configuración del sistema) Función de uno o dos controles a múltiples UIs mediante comunicación D1D2 (un máximo de 16 juegos). La comunicación D1D2 es una comunicación 485. La conexión de uno o dos controles a múltiples UIs puede ser lograda a través de la comunicación D1D2, como se muestra en la siguiente figura: Unidad interior 16# Unidad interior 2#...
- Página 58 Conexión de placa externa (limitada a la unidad exterior y a la configuración del sistema) La placa externa es un módulo de conexión externo a la placa de control principal, que incluye un display, un módulo de conmutación, una placa de expansión 1# y una placa de expansión 2#. ...
- Página 59 Cierre nuevamente la tapa de la caja de control eléctrico. Enderece los cables de conexión y colóquelos planos, y vuelva a cerrar la tapa de la caja de control eléctrico. Precauciones No cubra la caja de control eléctrico durante el encendido. Cuando cubra la caja de control eléctrico, disponga los cables con cuidado y no corte los cables de conexión en la cubierta de la caja de control eléctrico.
- Página 60 Códigos de error Códigos de error y definiciones En las siguientes circunstancias (excluyendo las fallas de advertencia), por favor detenga el aire acondicionado inmediatamente, corte el interruptor de energía y contacte al centro local de servicio al cliente del aire acondicionado. El código de error se muestra en el display y en la pantalla del control con cable.
- Página 61 Error Código de error Pantalla digital Comunicación anormal entre la UI y la UE Comunicación anormal entre la tarjeta de control principal de la UI y la placa inverter del ventilador Comunicación anormal entre la UI y el controlador cableado Comunicación anormal entre el UI y el Kit Wi-Fi Comunicación anormal entre la placa de control principal de la UI y la placa de visualización.
- Página 62 Error Código de error Pantalla digital El sensor de temperatura ambiente integrado del controlador con cable abierto o en corto El sensor de temperatura inalámbrico abierto o en corto El sensor externo de temperatura ambiente abierto o en corto Tcp (sensor de temperatura del aire fresco preenfriado) abierto o en corto Tph (sensor de temperatura del aire fresco precalentado) abierto o en corto TA (sensor de temperatura del aire de salida) abierto o en corto Fallo del sensor de humedad del aire de salida...
- Página 63 Error Código de error Pantalla digital Fallo de baja tensión de bus Fallo de alta tensión de bus Error de sesgo de la muestra de corriente de fase El motor y la UI son inigualables IPM e UI son incomparables Fallo de arranque del motor Protección de bloqueo del motor Error de ajuste del modo de control de velocidad...
- Página 64 Descripción del control Utilice el control con cable de comunicación bidireccional (por ejemplo, WDC3-86S) para activar la función de control puntual en los siguientes pasos: Nº de comprobación En la página principal, mantén pulsadas " " y "▲" Parámetros de durante 2s para entrar en la página de consulta.
- Página 65 10 Ajustes Ajuste ESP Utilice el control con cable de comunicación bidireccional (por ejemplo, WDC3-86S) para ajustar la presión estática externa de la unidad, que puede dividirse en las dos situaciones siguientes: Flujo de aire constante Las unidades interiores equipadas con la función de caudal de aire constante se ajustan al modo de caudal de aire constante cuando salen de fábrica.
- Página 66 Curva de presión del aire Caudal de aire constante - autoadaptable 20.0 kW / 22.4kW / 25.2kW / 28.0 kW 33.5 kW 2000 2500 3000 3500 4000 4500 5000 2000 2500 3000 3500 4000 4500 5000 Caudal de aire (m Caudal de aire (m 40.0 kW / 45.0 kW 56.0 kW...
- Página 67 Modo de velocidad constante El control cableado de comunicación bidireccional debe utilizarse para ajustar los parámetros de presión estática externa de la unidad para superar la resistencia de salida de aire. Significado: En la página principal, mantén pulsado " "...
- Página 68 Curva de presión del aire Velocidad constante 20.0kW / 22.4kW / 25.2kW / 28.0kW 33.5kW Setting *1: 400Pa MAX Setting *1: 400Pa MAX Setting *2: 300Pa Setting *2: 300Pa Setting *3: 200Pa DEFAULT Setting *3: 200Pa DEFAULT Setting *4: 100Pa Setting *4: 100Pa Setting *5: 50Pa...
- Página 69 Precauciones El parámetro de puesta en marcha puede ajustarse cuando la unidad está encendida o apagada. En la página de configuración de parámetros, el control con cable no responde a una señal remota, y no responde a la señal de control remoto de la aplicación. Cuando se encuentra en la página de configuración de parámetros, los botones de modo, velocidad del ventilador e interruptor no son válidos.
- Página 70 Lista de control Para garantizar un ambiente interior confortable, repase la lista para comprobar si la instalación del aire acondicionado cumple los requisitos. Inserte una "×" para Suspenso y una "√" para Aprobado. Comprobar resultado Comprobación de componentes Criterios de control (Aprobado/ Suspenso) Tanto la unidad interior como la exterior están correctamente instaladas.
- Página 71 Mantenimiento y cuidado Advertencia de seguridad Advertencia Por razones de seguridad, apague siempre el aire acondicionado y desconecte la corriente antes de limpiarlo. No desmonte ni repare el aire acondicionado usted mismo; de lo contrario, podría provocar un incendio u otros peligros. Sólo el personal de servicio profesional puede realizar el mantenimiento.
- Página 72 Procedimiento Quite la rejilla de entrada del aire Para aires acondicionados tipo conducto, abra la rejilla de entrada de aire como se muestra en la figura. Quita el filtro. Retire el filtro (si lo hay) de la entrada de aire del aire acondicionado (el filtro es opcional). Nota Sólo un instalador o agente de servicio autorizado puede cambiar y desmontar el filtro.
- Página 73 Vuelva a instalar el filtro. Reinstale y cierre la rejilla de entrada de aire siguiendo los pasos 1 y 2 anteriores en sentido inverso. Limpieza de salidas de aire y paneles exteriores Limpie la salida de aire y el panel con un paño seco. Si una mancha es difícil de quitar, límpiala con agua limpia o detergente neutro.
- Página 74 Precauciones Antes de que el aire acondicionado permanezca inactivo durante mucho tiempo, los componentes internos de las unidades exteriores deben revisarse y limpiarse con regularidad. Para más detalles, póngase en contacto con el centro local de atención al cliente de aire acondicionado o con el departamento de servicio técnico especial. Compruebe la entrada y salida de aire de retorno de la unidad exterior y de la unidad interior después de largos periodos de uso para ver si están obstruidas;...
- Página 75 Mantenimiento de las piezas convencionales Mantenimiento del ventilador El alojamiento de la turbina del ventilador en el interior de la unidad puede mantenerse retirando la cubierta superior o el panel frontal. Método 1: Retire la cubierta superior Retire la brida. Retire el conjunto de la cubierta superior.
- Página 76 Método 2: No extraiga el panel frontal. Retire la brida. Extraiga el panel frontal. Panel frontal Brida Afloje el tornillo del alojamiento de la turbina. Retire la carcasa de la turbina del ventilador.
- Página 77 Mantenimiento de motores Para el mantenimiento del motor, retire primero la carcasa de la turbina del ventilador con uno de los métodos anteriores. Siga los pasos que se indican a continuación para retirar el motor. Afloje el tornillo del motor. Retire el motor.
- Página 78 Mantenimiento de la placa de control electrónica Retire la tapa de la caja de control eléctrico. Compruebe el circuito, los componentes y otros problemas o sustituir la placa base. Después de sustituir la placa base, utilice el herramienta posventa para escanear el código QR de la caja de control eléctrico, y restablecer el modelo y HP de la unidad.
