Identificación de interruptores y fusibles

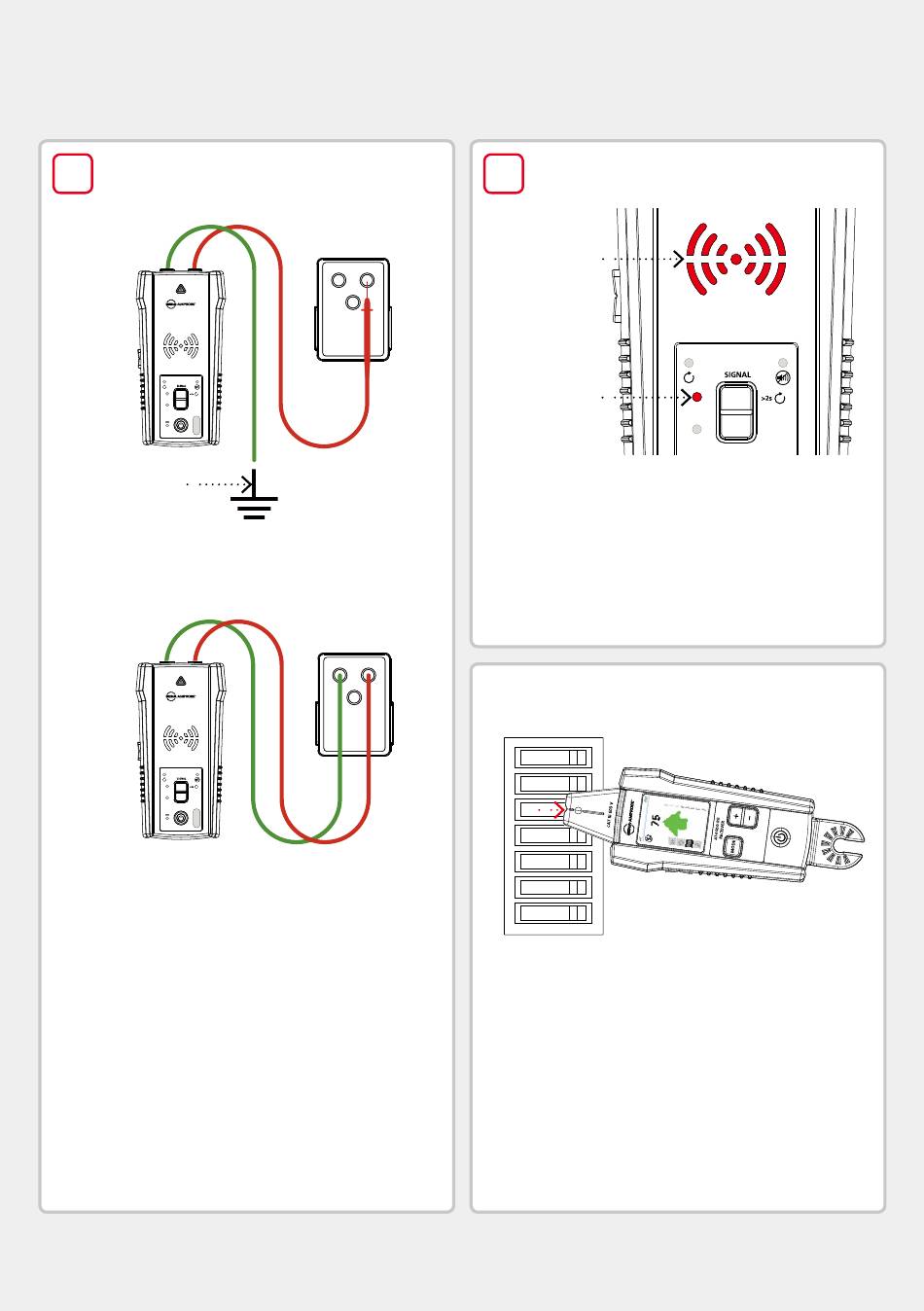

Configuración:
1
Terminales de prueba
AT-6000-TE
TRANSMITTER
HI
LO
Conexión
adecuada con
conexión a tierra
independiente
Conexión a tierra independiente
AT-6000-TE
TRANSMITTER
HI
LO
Conexión directa simplificada
1. Conecte los terminales de prueba negro y rojo al
transmisor con una conexión directa simplificada
y una conexión a tierra independiente.
Conexión a tierra independiente
(preferida):en primer lugar, conecte el terminal
rojo al cable vivo energizado en el lado de carga
del sistema. La señal se transmitirá ÚNICAMENTE
entre el lado de carga al que está conectado el
transmisor y la fuente de alimentación.
Conexión directa simplificada:conecte los
terminales de prueba directamente a los cables
vivo y neutro. Al localizar un disyuntor, los
cables no deberán ser rastreables, puesto que las
señales se cancelarán entre sí.
2. Conecte el terminal verde a una tierra
independiente.
©2019 Beha-Amprobe
®
(preferida)
Para acceder a las especificaciones detalladas y para solicitar el producto, diríjase a beha-amprobe.com. 6011095 A
Serie de rastreadores de cable avanzados: guía rápida
Configuración:
2
Transmisor
Parpadeo
Indicador del
transmisor que
muestra la señal
en el modo ALTO
1. Encienda el transmisor.
2. Verifique que los terminales de prueba estén
conectados de forma correcta. La luz de estado de
tensión LED roja deberá encenderse para circuitos
con tensiones superiores a 30 V de CA/CC y deberá
estar apagada en el caso de circuitos desenergizados
con tensiones inferiores a 30 V de CA/CC.
3. Seleccione el modo de señal ALTO presionando HI.
La pantalla LED comenzará a parpadear rápidamente.
Receptor:

Rastreador de disyuntores

1. Encienda el receptor y continúe presionando el
botón MODE hasta que se seleccione el modo de
localización de disyuntores.
2. Alinee la ranura del sensor de punta con el
disyuntor de forma longitudinal.
3. Realice la lectura de todos los disyuntores en
cualquier orden. Se puede realizar la lectura de
los disyuntores varias veces. Se registra el nivel de
señal más alto y se ajustará automáticamente la
sensibilidad. El receptor podría emitir un pitido
y la flecha verde podría encenderse varias veces
durante este paso.
4. Realice la localización del disyuntor volviendo
a realizar la lectura de todos los disyuntores; el
receptor deberá indicar un solo disyuntor.
AT-6000-TE
TRANSMITTER
HI
LO
Alinee la ranura del sensor
de punta con el disyuntor
