Söka Ledningar I Metalledare - Beha-Amprobe AT-6000-EUR Serie Guía Rápida De Inicio

Specialapplikation: Metallrör

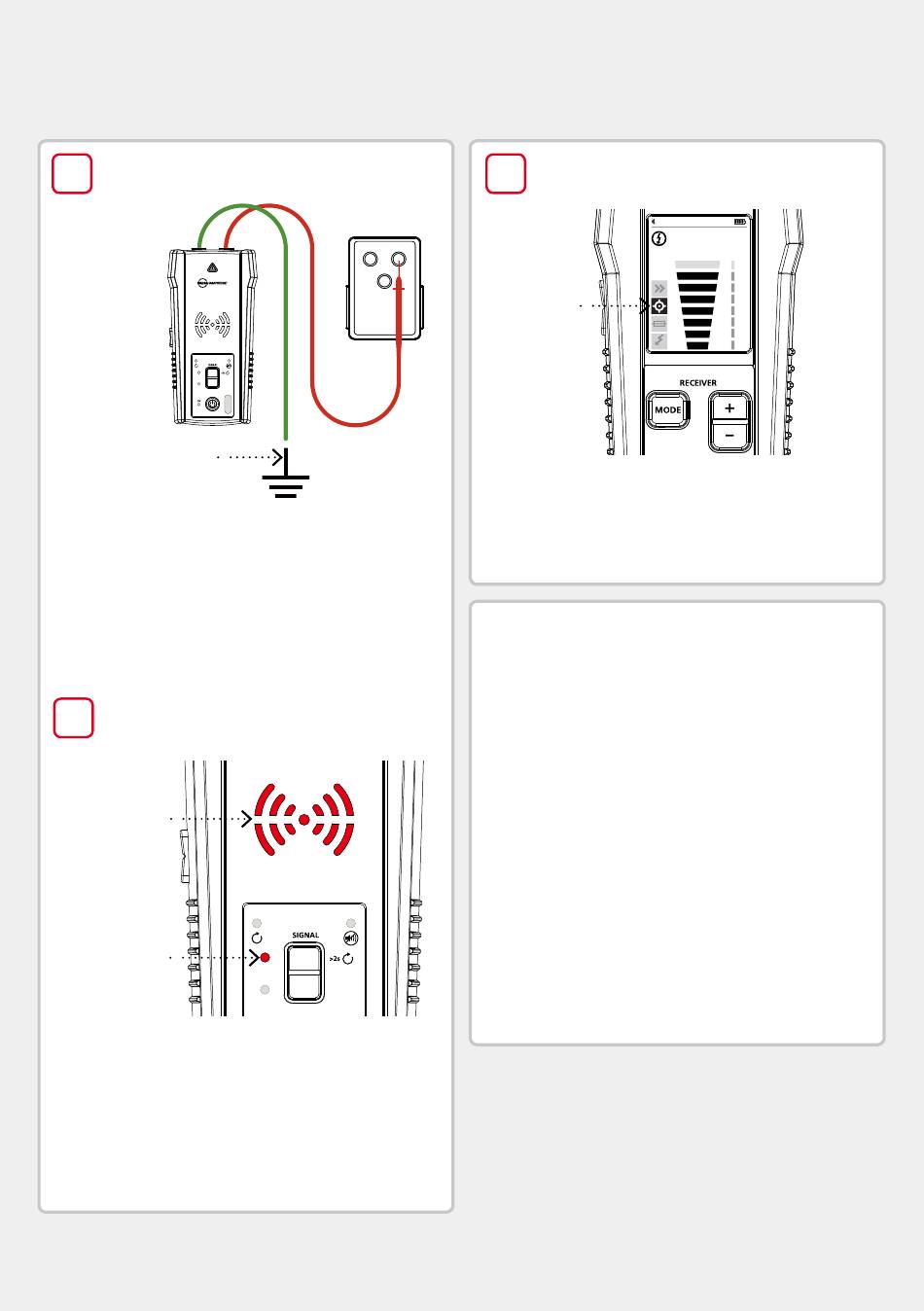

Installation:
1
Testsladdar
AT-6000-TE
TRANSMITTER
HI
LO
Korrekt anslutning
med separat jord
1. Anslut den gröna och röda testledaren till
sändaren.
2. Koppla in stickkontakten på behållaren och
anslut den röda ledningen till den strömförande
hettråden. Signalen kommer endast att sändas
mellan den belastade sidan som sändaren är
ansluten till och strömkällan.
3. Anslut den gröna ledningen till en separat jord.
Installation:
2
Sändare
Blinkar
Sändarens
indikator visar
signal iHÖGT
LÄGE
1. Slå på sändaren.
2. Bekräfta att testsladdarna är korrekt anslutna -
den röda statuslampan för spänning ska lysa för
kretsar med spänning över 30 V AC/DC, och den
ska inte vara tänd för icke strömförande kretsar
under 30 V AC/DC.
3. Välj signal i HÖGT läge genom att trycka på HI,
LED-displayen börjar blinka snabbt.
AT-6000-TE
TRANSMITTER
HI
LO
©2019 Beha-Amprobe För detaljerade specifikationer och beställning gå till beha-amprobe.com 6011095 A
®
Serie för avancerad kabelsökare - Snabbguide
Installation:
1
Mottagare
Exakt
sökningsläge
1. Slå på mottagaren. Tryck på MODE-knappen
för att välja ett kabelspårningsläge (antingen
snabbsökning eller precisionsspårning).
Mottagare:
Söka ledningar i
metalledare
1. Öppna kopplingsskåpen och använd
mottagarens spetssensor för att identifiera
vilken ledning som bär signalen i
kopplingsskåpet.
2. Flytta från kopplingsskåp till kopplingsskåp
för att följa ledningens väg.
Viktigt meddelande:
Applicering av signal direkt på själva ledningen
kommer att sända signalen genom hela ledningens
förgreningar, och gör sökningen av en speciell
ledningsväg omöjlig.
Mottagaren kan inte snappa upp signalen från en
kabel i ett metallrör. Metalledaren kommer att skärma
söksignalen fullständigt. Mottagaren kommer att
kunna identifiera ledningar i ledare som inte är av
metall. För dessa applikationer, följ riktlinjer för vanlig
sökning.
88
NCV
AT-6000-RE
7
