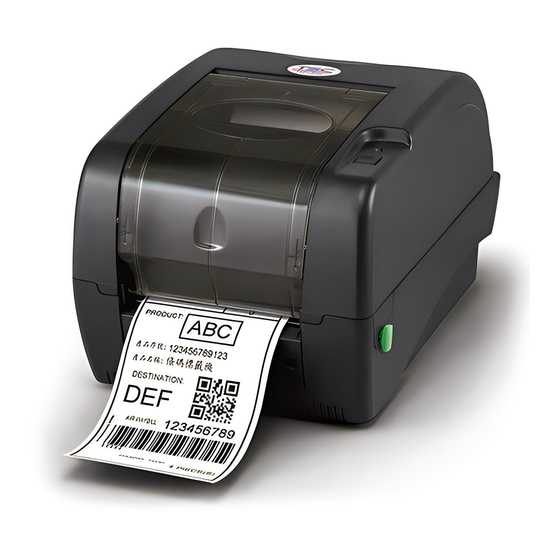

- Página 1 TTP-245/343 IMPRESORA DE TRANSFERENCIA TÉ RMICA / TÉ RMICA DIRECTA DE CÓ DIGOS DE BARRA MANUAL DE USUARIO...
-
Página 2: Tabla De Contenido
Contenidos ................. 1 ECLARACIÓ N DE OPYRIGHT ................... 1 ERTIFICACIONES 1. Introducció n ..................1 2. Comenzar .................... 1 2.1 Desembalaje e Inspecció n ............1 2.2 Lista de Comprobació n de los Contenidos ........ 1 2.3 Piezas de la Impresora ..............3 3. -
Página 3: Eclaració N De Copyright
Ninguna parte de este manual puede reproducirse o transmitirse de ninguna forma o por cualquier medio, con cualquier propósito que no sea el uso personal del comprador sin el permiso escrito de TSC Auto ID Technology Co., Ltd.. El motor de fuentes TrueType ha sido desarrollado a partir del “FreeType Project”... - Página 4 8. Este dispositivo soporta un uso en temperatura ambiente de hasta 40ºC.
-
Página 5: Introducció N
1. Introducció n Gracias por comprar la impresora térmica directa y de transferencia térmica de códigos de barra TSC TTP-245/343. Aunque es una impresora compacta, es fiable y tiene un rendimiento superior. Esta impresora proporciona tanto impresión por transferencia térmica como por térmica directa a una velocidad seleccionable por el usuario de: 2,0, 3,0, 4,0 ó... - Página 6 Si faltase cualquiera de las piezas, por favor, póngase en contacto con el Departamento de Servicio al Cliente de su vendedor o distribuidor. Opciones Montaje para el rollo de etiquetas externo Un eje para etiquetas (núcleo de 3 pulgadas de diámetro). ...
-
Página 7: Piezas De La Impresora
2.3 Piezas de la Impresora Ventana Transparente Tapa de Acceso a la Cinta Indicador LED Botó n de Alimentació n Tapa Superior de la Impresora Palanca de Apertura de la Tapa Superior Fig. 1. Vista frontal superior 1. Interfaz USB 2. -
Página 8: Configuració N
3. Configuració n 3.1 Configurar la Impresora 1. Coloque la impresora en una superficie plana y segura. 2. Asegúrese de que el interruptor de encendido está apagado. 3. Conecte la impresora al ordenador usando el cable Centronics o USB. 4. Enchufe el cable de alimentación al conector de la fuente de alimentación de la parte posterior de la impresora y luego enchufe el cable de alimentación en una toma de corriente que tenga una toma de tierra adecuada. - Página 9 impresora están cerradas antes de encender la impresora. Por favor, siga los pasos a continuación para instalar la cinta en la impresora. 1. Apriete hacia abajo la ventana de acceso a la cinta para soltar y abrir la tapa. 2. Coloque un núcleo de papel en el eje de rebobinado de cintas. 3.
-
Página 10: Cargar El Soporte De Etiquetas
Cubo Trasero Figura 5. Instalació n de la cinta (II) 3.3 Cargar el Soporte de Etiquetas 1. Inserte un eje de etiquetas de 1” dentro de un rollo de papel (*Si su núcleo de papel es de 1 pulgada, retire el adaptador de núcleo de 1,5 pulgadas de la pestaña de fijación). - Página 11 Tapa Inferior Fig. 7 Tire de la palanca para abrir la tapa 3. Coloque un rollo de papel en el centro del montaje del rollo de etiquetas. 4. Alimente el papel, con el lado de impresión hacia arriba, por de la barra de Teflón y la guí...
-
Página 12: Instalació N Del Montaje Para El Rollo De Etiquetas Externo (Opcional)
Fig. 8. Instalació n de la cinta (II) 3.4 Instalació n del Montaje para el Rollo de Etiquetas Externo (Opcional) 1. Conecte el montaje para el rollo de papel externo a la parte inferior de la impresora. Fig. 9. Sujete el montaje externo para el rollo a la impresora 1. -
Página 13: Instalació N Del Mó Dulo De Separació N (Opcional)
6. Para cerrar la tapa, levante la tapa hasta el ángulo máximo de apertura y luego cierre la tapa superior con cuidado. Guí a Posterior para Papel Soporte de la Tapa Superior Guí a del Papel Platina Fig. 11. Instalació n del montaje externo para el rollo de etiquetas (II) 3.5 Instalació... - Página 14 Tapa Superior Soporte de la Tapa Superior Tornillos Ranura Tapa Inferior Tornillos Interna Tapa Inferior Fig. 13 Retire los 6 tornillos de la tapa inferior interna 4. Ponga la impresora boca abajo. Retire los dos tornillos de la bisagra y quite un tornillo de la tapa de la tarjeta de memoria.
- Página 15 Fig. 14 Conecte el cable del sensor de separació n a la placa principal Bisel Unió n Entallada Fig. 15 Instalació n del cable del sensor de separació n 7. Introduzca las espigas de separación en las uniones entalladas de la tapa inferior interna hasta que las espigas encajen en su sitio.
-
Página 16: Cargar El Papel En El Modo Separación
Rodillo del panel de Separació n Fig. 17 Instalació n del panel de separació n (II) 9. Levante el panel de separación hasta la tapa inferior interna para cerrarlo. 10. Use un destornillador para atornillar todos los tornillos de la tapa inferior interna y la tapa inferior. - Página 17 3. Coloque el rollo de papel en el montaje del rollo de papel. 4. Abra el panel de separación, tirando hacia afuera. Panel de Separació n Fig. 19 Abra el panel de separació n 5. Alimente el papel, con el lado de impresión hacia arriba, por la guí a de papel y páselo por encima de la platina.
-
Página 18: Instalació N Del Mó Dulo De Corte (Opcional)
Nota: Tire hacia fuera de la etiqueta, tensándola, después de cerrar la tapa superior. Fig. 21 Instalació n completa de etiquetas para el modo separació n 3.6 Instalació n del Mó dulo de Corte (Opcional) 1. Tire de las palancas de apertura de la tapa superior para abrir la tapa superior. 2. - Página 19 Tapa Superior Soporte de la Tapa Superior Tornillos Ranura Panel Frontal Tornillos Tapa Inferior Interna Tapa Inferior Fig. 23 Retire los 6 tornillos de la tapa inferior interna 5. Coloque la impresora boca abajo y desatornille los dos tornillos de la sujeció n de la bisagra de la tapa inferior.
-
Página 20: Cargar Las Etiquetas En Modo Cortador
Tapa Inferior Interna Cable del Cortador Tapa Inferior Bisel Fig. 25. Instalació n del mó dulo cortador 8. Vuelva a encajar la tapa inferior interna con la tapa inferior. 9. Instale el cortador en los nichos de la impresora. Cortador Nicho Fig. - Página 21 1. Inserte un eje de etiquetas de 1” en un rollo de papel. 2. Abra la tapa de la impresora. 3. Coloque el rollo de papel en el montaje del rollo de papel. 4. Alimente el papel, con el lado de impresión hacia arriba, por la guí a de papel y páselo por encima de la platina.
-
Página 22: Instrucciones Para El Funcionamiento De La Tapa Superior
3.7 Instrucciones para el Funcionamiento de la Tapa Superior Por favor, tenga cuidado al abrir o cerrar la tapa superior de la impresora, siguiendo estas instrucciones detenidamente. Para abrir: 1. liberación de la tapa situadas a ambos lados de la impresora. 2. - Página 23 Fig. 2 La tapa superior está completamente abierta y lista para ser cerrada Fig. 3 Use ambas manos para cerrar la tapa superior ¡ No fuerce la tapa! Si no está seguro de si la tapa superior está fijada en una posición de reposo, por favor, no presione la tapa superior para cerrarla, ya que podrí...
-
Página 24: Herramientas De Encendido
4. Herramientas de Encendido Existen seis herramientas de encendido para configurar y comprobar el hardware de la impresora. Estas herramientas se activan pulsando el botón FEED (Alimentación) y encendiendo la impresora simultáneamente. Las herramientas se enumeran a continuación: Calibración del sensor de cinta；Calibración del sensor de espacios/marcas negras Calibración del sensor de espacios/marcas negras；Autocomprobación y modo volcado Inicialización de la Impresora... -
Página 25: Calibración De Espacios/Marcas Negras； Autocomprobación； Modo Volcado
4.2 Calibración de Espacios/Marcas Negras； Autocomprobación； Modo Volcado Al calibrar el sensor de espacios/marcas negras, la impresora medirá la longitud de las etiquetas, imprimirá la configuración interna (autocomprobación) y luego entrará en el modo volcado. La calibración del sensor de marcas negras o espacios depende de la configuración del sensor en la última tarea de impresión. - Página 26 Autocomprobació n La impresora imprimirá la configuración de la impresora tras la calibración del sensor de espacios/marcas negras. La impresión de la autocomprobación puede usarse para comprobar si hay algún punto dañado en el elemento calefactor, las configuraciones de la impresora y el espacio de memoria disponible.
-
Página 27: Modo Volcado
Modo Volcado La impresora entrará en modo volcado tras imprimir la configuración de la impresora. En el modo volcado, todos los caracteres serán impresos en 2 columnas, tal y como se describe a continuación. Los caracteres del lado izquierdo provienen de su sistema y los datos del lado derecho son los valores hexadecimales correspondientes de los caracteres. -
Página 28: Inicializació N De La Impresora
4.3 Inicializació n de la Impresora La inicialización de la impresora se usa para borrar la memoria DRAM y devolver las configuraciones de la impresora a sus valores por defecto. La única excepción es la sensibilidad de la cinta, que será restaurada a sus valores por defecto. La inicialización de la impresora se activa por los siguientes procedimientos. -
Página 29: Calibració N Del Sensor De Marcas Negras
4.4 Calibració n del Sensor de Marcas Negras Configure el sensor de marcas negras como el sensor de medios y calibre el sensor de marcas negras. Por favor, siga los pasos a continuación. 1. Apague la impresora. 2. Mantenga pulsado el botón y luego encienda la impresora. 3. - Página 30 El color del LED cambiará de la siguiente manera: Á mbar rojo (5 parpadeos) ámbar (5 parpadeos) verde (5 parpadeos) verde/ámbar (5 parpadeos) rojo/ámbar (5 parpadeos) verde sólido 4. La impresora será interrumpida para ejecutar el programa AUTO.BAS.
-
Página 31: Mantenimiento
5. Mantenimiento 5.1 Limpieza Use uno o más de los siguientes productos según sus necesidades: Lápiz de limpieza Bastoncillos de limpieza Paño libre de pelusa. El proceso de limpieza se describe a continuación Piezas de la Impresora Método ... -
Página 32: Resolució N De Problemas
6. Resolució n de Problemas Esta sección enumera los problemas comunes de acuerdo con el estado de los LED y otros problemas que puede encontrar al usar esta impresora. También proporciona soluciones. 6.1 Estado de los LED Estado de los LED / Color Estado de la Impresora Nú... -
Página 33: Calidad De Impresió N
6.2 Calidad de Impresió n Alimentació n continua de etiquetas Pueden producirse errores en la configuración de la impresora. Por favor, realice la Inicialización y la Calibració n de Espacios/Marcas Negras. No imprime en la etiqueta. ¿ Están las etiquetas o la cinta cargadas correctamente? Siga las instrucciones en Cargar el Papel o Cargar la Cinta. -
Página 34: Funcionamiento De Los Leds Y Los Botones
7. Funcionamiento de los LEDs y los Botones 7.1 LED Color de los LED Descripció n Verde/Sólido Se ilumina para indicar que la impresora está encendida y el dispositivo está listo para usar. Verde/Parpadeante Se ilumina para indicar que el sistema está descargando datos del PC a la memoria y que la impresora está... - Página 35 Calibració n de 1. Apague la impresora. Espacios/Marcas 2. Mantenga pulsado el botón y luego encienda la impresora. Negras, Medida de 3. Suelte el botón cuando el LED se vuelva ámbar y parpadea. (En la Longitud de cualquier luz ámbar durante los 5 parpadeos.) ...
- Página 36 1. Apague la impresora. Calibració n del 2. Mantenga pulsado el botón y luego encienda la impresora. sensor de espacios 3. Suelte el botón cuando el LED se vuelva rojo/ámbar tras parpadear en verde/ámbar 5 veces. (En cualquier luz rojo/ámbar durante los 5 parpadeos.). ...
