Manual de instrucciones
D100324X0ES
Actuador rotativo de pistón neumático Fisher
1061 con adaptaciones de montaje F y G
Contenido
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Introducción
Alcance del manual
Este manual de instrucciones incluye información de instalación, ajuste, mantenimiento y pedido de piezas para el actuador
rotativo de pistón neumático Fisher 1061 con adaptaciones de montaje F y G (consultar la figura 1). Las instrucciones para la
válvula de control, el actuador de volante desembragable auxiliar, el posicionador de válvula y los accesorios se tratan en manuales
de instrucciones independientes.
No instalar, utilizar ni efectuar el mantenimiento de un actuador 1061 sin contar con una formación sólida en instalación,
utilización y mantenimiento de válvulas, actuadores y accesorios. Para evitar lesiones o daños materiales, es importante leer
atentamente, entender y seguir el contenido completo de este manual, incluidas todas sus precauciones y advertencias. Ante
cualquier pregunta acerca de estas instrucciones, contactar con la
proceder.
www.Fisher.com
. . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . .
. . . . . . . . .
. . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . .

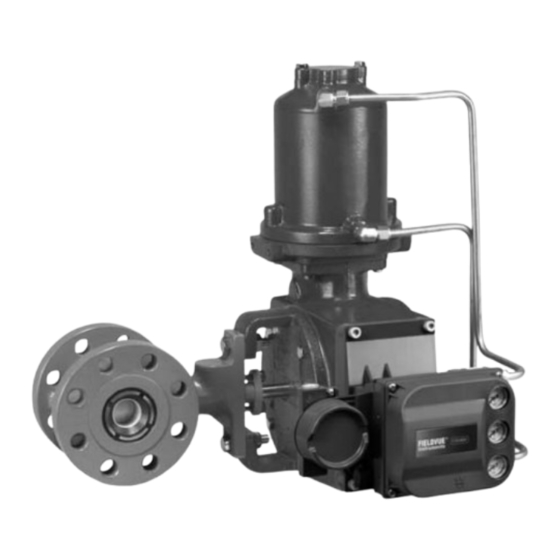

Figura 1. Actuador Fisher 1061 con válvula V500 y
controlador digital de válvula DVC6200 FIELDVUE™
1
1
2
2
3
3
3
3
8
9
9
10
11
12
14
15
17
18
19
19
19
W8380−2
19
19
19
oficina de ventas de Emerson Automation Solutions
Actuador 1061 F y G
Junio de 2017
™
. . . . . . . . . . . . . . . . . .
20
. . . . . . . . . . . . . . . . . . . . .
20
. . . . . . .
20
antes de
Publicidad
Tabla de contenido
Manuales relacionados para Emerson Fisher 1061
Resumen de contenidos para Emerson Fisher 1061
-
Página 1: Tabla De Contenido
Este manual de instrucciones incluye información de instalación, ajuste, mantenimiento y pedido de piezas para el actuador rotativo de pistón neumático Fisher 1061 con adaptaciones de montaje F y G (consultar la figura 1). Las instrucciones para la válvula de control, el actuador de volante desembragable auxiliar, el posicionador de válvula y los accesorios se tratan en manuales de instrucciones independientes. -
Página 2: Descripción
Manual de instrucciones Actuador 1061 F y G Junio de 2017 D100324X0ES Tabla 1. Especificaciones Tamaño 130: J 76,2 (3), J 88,9 (3-1/2) Configuración disponible Actuador rotativo de pistón neumático de doble acción Máxima rotación del eje de la válvula para J servicio de regulación cuando se utiliza con un posicionador, o J servicio abierto/cerrado cuando se usa J 90 grados o J 60 grados (tope de carrera requerido para... -
Página 3: Servicios Educativos
Junio de 2017 D100324X0ES Servicios educativos Para obtener información sobre cursos disponibles para los actuadores 1061 F y G, y sobre una diversidad de otros productos, contactar con: Emerson Automation Solutions Educational Services, Registration Teléfono: 1-641-754-3771 o 1-800-338-8158 Correo electrónico: education@emerson.com emerson.com/fishervalvetraining Principio de funcionamiento El movimiento del pistón se logra cargando presión de aire en un lado del pistón y descargando presión de aire en el otro lado. - Página 4 Manual de instrucciones Actuador 1061 F y G Junio de 2017 D100324X0ES 1. Consultar las instrucciones del manual de instrucciones adecuado de la válvula. 2. Si hay un posicionador de válvula instalado en el actuador, extraer el posicionador. En el lado del indicador de carrera del actuador: 3.
- Página 5 LA POSICIÓN 1 ES ESTÁNDAR; LAS POSICIONES 2 A 4 (QUE SE MUESTRAN EN LÍNEAS DE PUNTOS) SON ALTERNATIVAS. 2. POR DEFINICIÓN DE EMERSON Automation Solutions: D EL FLUJO HACIA ADELANTE ES HACIA EL LADO DE LA CARA DEL DISCO O LA SUPERFICIE DE SELLADO DE LA ESFERA.
- Página 6 Manual de instrucciones Actuador 1061 F y G Junio de 2017 D100324X0ES Tabla 2. Valores de par de apriete para los tornillos de cabeza de montaje de la válvula DIÁMETRO DEL EJE DE LA VÁLVULA TORNILLOS DE CABEZA DE MONTAJE DE LA VÁLVULA lb-ft 12,7 a 25,4 1/2 a 1...
- Página 7 Manual de instrucciones Actuador 1061 F y G Junio de 2017 D100324X0ES D Para todos los tamaños: mantener la palanca en posición y fijarla al conjunto con el tornillo de cabeza (clave 29). 14. Girar la palanca hasta que el orificio del tornillo de cabeza se alinee con el cojinete del extremo de la barra (clave 12). Puede necesitar ajustar el tensor para hacer esta alineación.
-
Página 8: Cambio Del Montaje Del Actuador
Manual de instrucciones Actuador 1061 F y G Junio de 2017 D100324X0ES ADVERTENCIA Para evitar posibles lesiones personales, no desplazar el actuador mientras esté retirada la cubierta (clave 34). a. Si no se va a usar un actuador de volante, posicionar el indicador de carrera (clave 38) de acuerdo con la posición del disco o esfera de la válvula previamente anotada. -
Página 9: Cambio De Posiciones
Manual de instrucciones Actuador 1061 F y G Junio de 2017 D100324X0ES El alojamiento del actuador, para los estilos A y D, se gira 180 grados para convertirse en un estilo B y C, o viceversa. En otras palabras, la cubierta del actuador (clave 34) se retira y se coloca en el lado del yugo de montaje (clave 23). El yugo de montaje se coloca en el lado de la cubierta del alojamiento del actuador (clave 21). -
Página 10: Mantenimiento
Manual de instrucciones Actuador 1061 F y G Junio de 2017 D100324X0ES 2. Extraer la placa de acceso (clave 72). Quitar también los tornillos para metales (clave 73), si existen. Nota La cubierta (clave 34) soporta el extremo exterior del eje de la válvula y no se debe extraer durante el ajuste del actuador. 3. -
Página 11: Desmontaje
Manual de instrucciones Actuador 1061 F y G Junio de 2017 D100324X0ES D Usar siempre guantes protectores, ropa adecuada y protección para los ojos cuando se realicen operaciones de mantenimiento para evitar lesiones personales. D Desconectar cualquier línea activa que suministre presión de aire, potencia eléctrica o una señal de control al actuador. Asegurarse de que el actuador no pueda abrir o cerrar la válvula repentinamente. -
Página 12: Montaje
14. Para el actuador tamaño 130, se recomienda usar un accesorio de desmontaje de la barra del pistón (figura 4) para desmontar correctamente el pistón de la barra del pistón. Consultar a la oficina de ventas de Emerson Automation Solutions si este conjunto debe desmontarse. - Página 13 Manual de instrucciones Actuador 1061 F y G Junio de 2017 D100324X0ES 4. Consultar la figura 2 para conocer la orientación recomendada del alojamiento (clave 21). Fijar el alojamiento al yugo de montaje con los tornillos de cabeza (clave 24). 5.
-
Página 14: Mecanismo De Bloqueo
D100324X0ES correctamente la superficie de sellado de la barra del pistón. Consultar a la oficina de ventas de Emerson Automation Solutions para obtener más información para montar correctamente estas piezas. e. Apretar el tornillo o la tuerca al par de apriete especificado en tabla 3. -
Página 15: Instalación Del Mecanismo De Bloqueo
Manual de instrucciones Actuador 1061 F y G Junio de 2017 D100324X0ES Figura 5. Mecanismo de bloqueo (tamaño 30, 40, 60 y 68) PALANCA ALOJAMIENTO MODIFICADO (CLAVE 20) TORNILLO DE CABEZA DE LA PALANCA PASADOR PARA RANURA (CLAVE 127) PLACA DE MONTAJE (CLAVE 123) CANDADO... - Página 16 Manual de instrucciones Actuador 1061 F y G Junio de 2017 D100324X0ES Figura 6. Mecanismo de bloqueo (tamaño 80 y 100) CONJUNTO DE PLACA DE MONTAJE (CLAVE 123) CIERRE DE TORNILLO DE SEGURIDAD CABEZA (CLAVE 123) (CLAVE 130) (SE REQUIEREN 4) TORNILLO DE FIJACIÓN (CLAVE 131)
-
Página 17: Funcionamiento Del Mecanismo De Bloqueo
Manual de instrucciones Actuador 1061 F y G Junio de 2017 D100324X0ES Funcionamiento del mecanismo de bloqueo Los números de clave se indican en las figuras 5 y 6. Para desbloquear el actuador (tamaño 30, 40, 60 y 68) 1. Quitar el candado. Aflojar la contratuerca (clave 128, figura 5) y desatornillar el perno roscado hasta que se detenga con el pasador para ranura (clave 127) del perno. -
Página 18: Ventilación De Salida
Manual de instrucciones Actuador 1061 F y G Junio de 2017 D100324X0ES Ventilación de salida Algunas aplicaciones requieren la ventilación del gas proveniente del alojamiento del actuador rotativo. Los posicionadores de la serie 3610 ventilan dentro del alojamiento del actuador; desde allí, el gas tiene varias vías de escape. ADVERTENCIA Si se usa un gas inflamable, peligroso o reactivo como fluido de presión de suministro, se podrían ocasionar lesiones personales o daños materiales debidos a un incendio o una explosión del gas acumulado o al contacto con un gas peligroso... -
Página 19: Cómo Hacer Un Pedido De Piezas
Usar solo piezas de repuesto originales de Fisher. En las válvulas Fisher nunca deben usarse componentes que no sean suministrados por Emerson Automation Solutions, ya que podrían anular la garantía, perjudicar el funcionamiento de las válvulas y poner en riesgo la seguridad del personal y del lugar del trabajo. -
Página 20: Piezas Del Mecanismo De Bloqueo
Manual de instrucciones Actuador 1061 F y G Junio de 2017 D100324X0ES Clave Descripción Clave Descripción O Ring Travel Indicator Anti-Seize Sealant Self-Tapping Screw Thread Locking Adhesive (medium strength) Cap Screw Lithium Grease Lubricant Positioner plate Thrust Washer Cap Screw Nameplate Piezas del mecanismo de bloqueo (figura 5 Drive Screw... - Página 21 Manual de instrucciones Actuador 1061 F y G Junio de 2017 D100324X0ES Figura 7. Conjunto de ventilación de salida 101,6 (4.00) (6.75) 82,6 (5.00) (3.25) EL TAMAÑO DE TALADRO ES DE 6,4 A 6,8 POR EL TAMAÑO DE TALADRO ES DE 3,7 A 4,0 POR 14,2 mm DE 14,7 mm DE PROFUNDIDAD (DE 0.252 A 0.269 POR PROFUNDIDAD (DE 0.145 A 0.158 POR 0.56 IN.).
- Página 22 Manual de instrucciones Actuador 1061 F y G Junio de 2017 D100324X0ES Figura 8. Conjunto típico para actuadores Fisher 1061 de tamaños 30 a 68 58A9228-C NOTAS: LAS CLAVES 56, 87 Y 141 NO SE MUESTRAN APLICAR LUBRICANTE O SELLADOR Figura 9.
- Página 23 Manual de instrucciones Actuador 1061 F y G Junio de 2017 D100324X0ES Figura 10. Vista parcial de actuador con válvula de bypass 54A5326-K...
