Tabla De Patrón De Colocación - Backyard Discovery SHENANDOAH Manual Del Usuario

E72 - LARGUERO IZQUIERDO - W100036
(1)
1 3/8"x3 3/8"x61 3/4" (36x86x1570)
M74 - TABLA DE LA PARED DE PIEDRAS - W100987
(10)
5/8"x3 3/8"x26 5/8" (16x86x675)

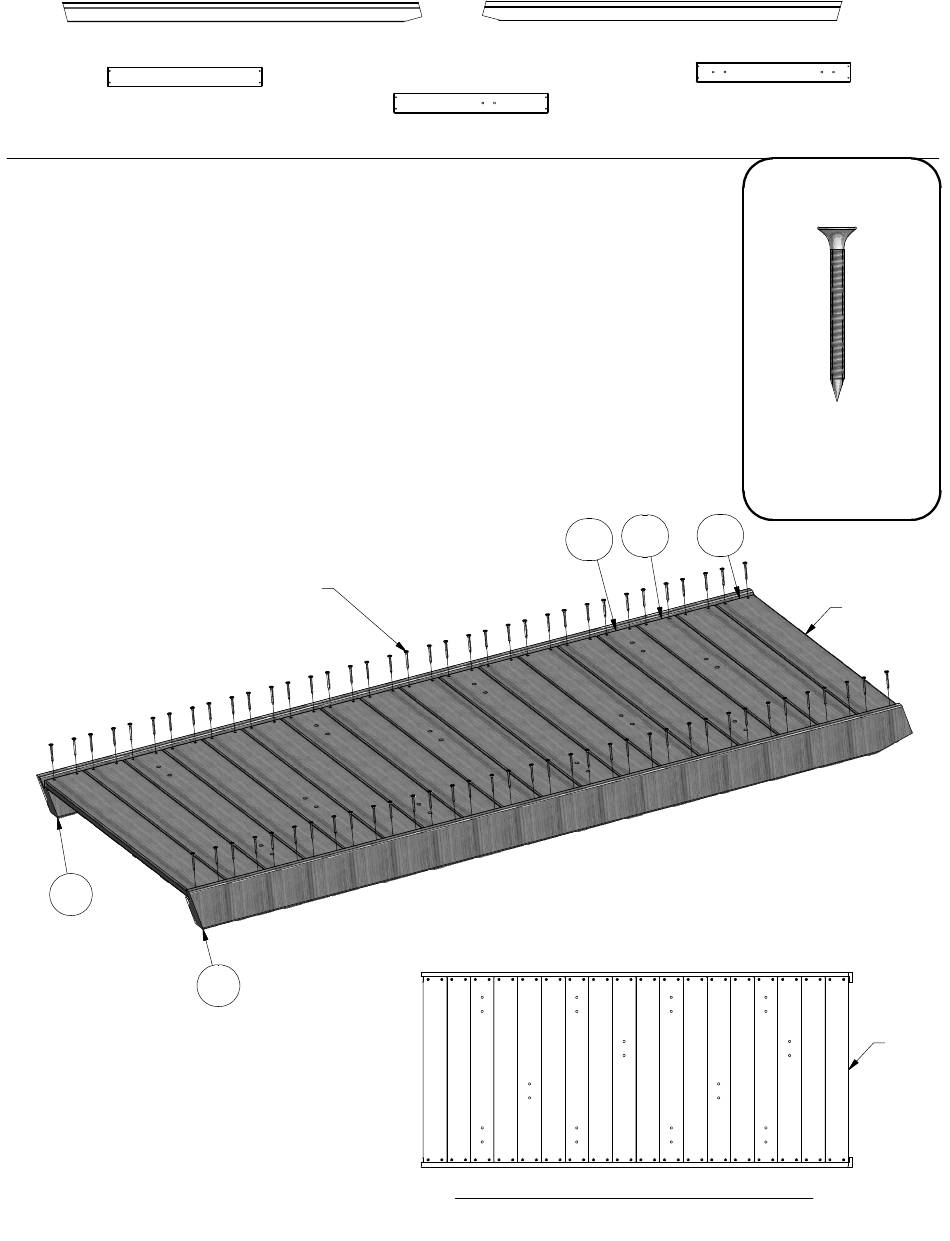

PASO 1
COLOQUE LOS LARGUEROS E72 Y E73 EN SUS COSTADOS DE MODO QUE LAS
RANURAS ESTÉN ORIENTADAS ENTRE SÍ.
OBSERVE LA ORIENTACIÓN DE LAS TABLAS M74, M75, Y M76 EN EL DIAGRAMA,
COLOCÁNDOLAS COMO SE ILUSTRA EN LOS LARGUEROS E72 Y E73.
UTILIZANDO LAS TABLAS COMO PLANTILLA, PRETALADRE LOS BORDES DE LOS
LARGUEROS CON UNA BROCA PARA TALADRO DE 1/8". EL NO PRETALADRAR PUEDE
OCASIONAR QUE LA TABLA SE RAJE.
FIJE LA TABLA SUPERIOR M74 PRIMERO Y TRABAJE HACIA ABAJO UTILIZANDO
TORNILLOS DE 1-1/2".
SCREW PFH 8x1 1/2
E72
M75 - TABLA DE LA PARED DE PIEDRAS - W100988
(4)
5/8"x3 3/8"x26 5/8" (16x86x675)
(72 PLCS)
E73
E73 - LARGUERO DERECHO - W100037
(1)
1 3/8"x3 3/8"x61 3/4" (36x86x1570)
(4)
M75
M76
TABLA DE PATRÓN DE COLOCACIÓN
M76 - TABLA DE LA PARED DE PIEDRAS - W100989
5/8"x3 3/8"x26 5/8" (16x86x675)
TORNILLO
(72)
PFH 8 x 1-1/2"
M74
TOP
TOP
