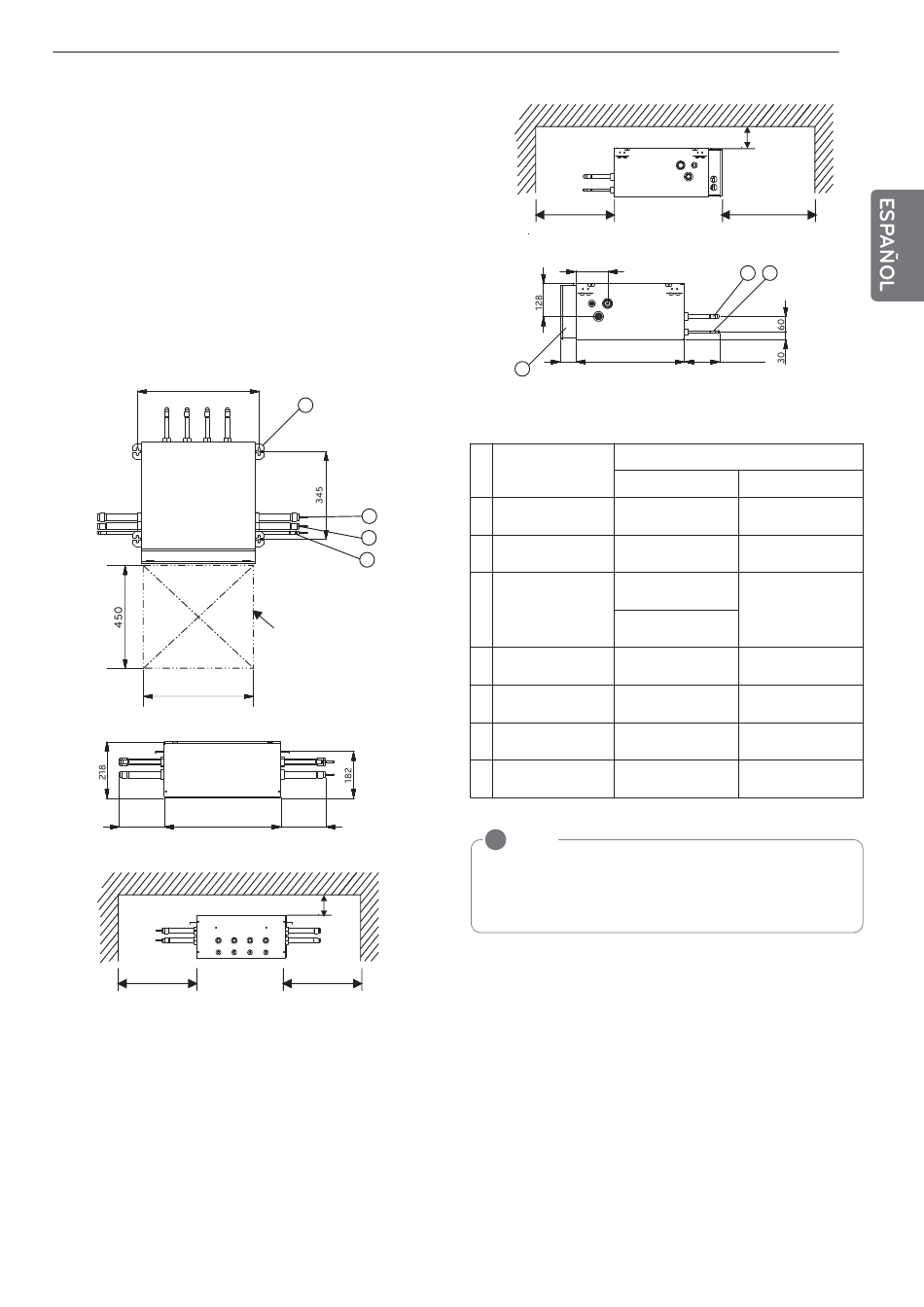

Seleccione la ubicación adecuada para la instalación de la unidad RC
según las siguientes condiciones
- Evite los lugares donde pueda penetrar la lluvia, ya que la unidad RC está dis-
eñada para interiores.
- Debe tener suficiente espacio de servicio.
- El tubo de refrigerante no debe exceder la longitud máxima.
- Evite los lugares sometidos a fuertes radiaciones de calor procedente de
otras fuentes de calor.
- Evite los lugares donde pueda salpicar aceite, vapor, spray o donde pueda
haber ruido eléctrico de alta frecuencia.
- Instale la unidad en un lugar donde no se vea afectada por el ruido del fun-
cionamiento.(Instalar la unidad en una habitación como una sala de reuniones,
etc. podría afectar al trabajo debido al ruido que emite.)
- Ubique la unidad donde los tubos de refrigerante, los tubos de drenaje y el ca-
bleado eléctrico puedan operar de manera óptima.
481
450
(174)
453
300más
(espacio de servicio)
7
1
2
3
Puerta de inspección
(espacio de servicio)
(174)
100 más
100 more
100 more
(Serviceing space)
(Serviceing space)
(Serviceing space)
300más
(espacio de servicio)
100 more
(Serviceing space)
300más
(espacio de servicio)
124
61
419
6
Nr.
Nome articolo
PRHR041/031
Attacco tubazione
Ø28,58 Raccordo di
1
gas bassa pressione
brasatura
Attacco tubazione
Ø22,2 Raccordo di
2
gas alta pressione
brasatura
Ø15,88 Raccordo di
brasatura(PRHR041) Ø9,52 Raccordo di
Attacco linea del liq-
3
uido
Ø12,7 Raccordo di
brasatura(PRHR031)
Attacco tubazione
Ø15,88 Raccordo di
4
gas unità interna
brasatura
Attacco tubazione
Ø9,52 Raccordo di
5
liquido unità interna
brasatura
Centralina di con-
6
-
trollo
7 Staffa
M10 or M8
NOTA
!
• Asegúrese de instalar la puerta de inspección junto a la caja de
control.
• Si se utilizan reductores, el espacio de servicio debe aumentar
en proporción a las dimensiones del reductor.
7
100 more
100 more
100 más
(Serviceing space)
(Serviceing space)
(Serviceing space)
450más
(espacio de servicio)
4
5
(137)
(Unidad: mm)
Descrizione
PRHR021
Ø22,2 Raccordo di
brasatura
Ø19,05 Raccordo di
brasatura
brasatura
Ø15,88 Raccordo di
brasatura
Ø9,52 Raccordo di
brasatura
-
M10 or M8
