MANUAL DE INSTRUCCIONES
DE FUNCIONAMIENTO Y MANTENIMIENTO

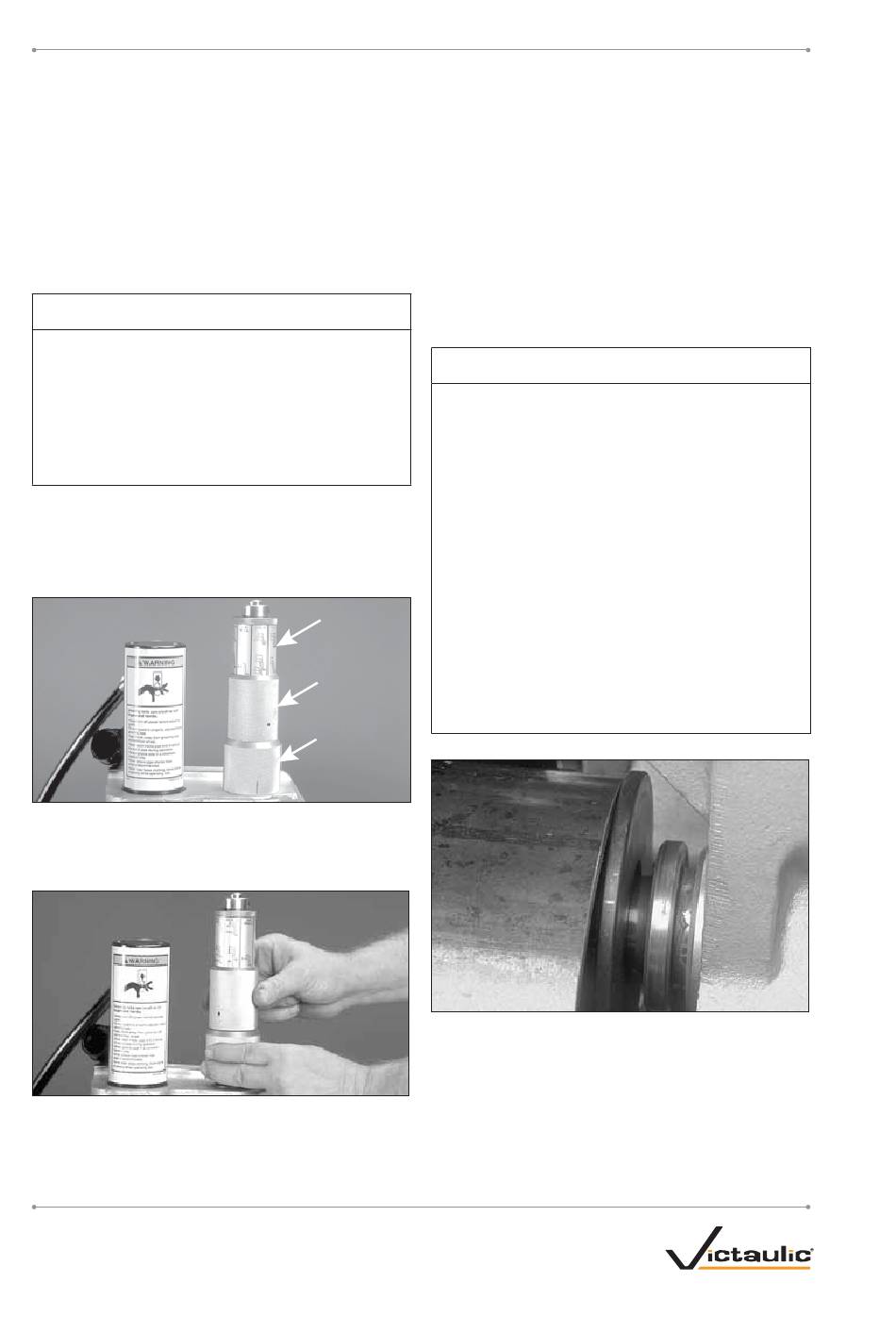

AJUSTE DEL TOPE DEL DIÁMETRO
DE RANURA
El tope del diámetro de ranura debe ajustarse
para cada medida de tubo o cambio de espesor
de pared. El diámetro de ranura, identificado
como dimensión "C", está listado en el capítulo
"Especificaciones de ranura por laminación".
Además, hay una etiqueta fijada a la herramienta
con las dimensiones "C".
NOTA
• Para realizar los siguientes ajustes
Victaulic recomienda utilizar trozos cortos
de tubo del mismo material, diámetro
y espesor a ranurar. Asegúrese de que
estos restos cumplen los requisitos de
longitud de la Tabla 1.
Para ranurar con el diámetro correcto:
1. Determine el diámetro y espesor del tubo
a ranurar.
2. Ponga el diámetro y espesor correctos
en el indicador de medida. El barrilete del
indicador puede girarse para verlo mejor.
3. Desbloquee el ajustador de profundidad.
www.victaulic.com
VICTAULIC ES UNA MARCA REGISTRADA DE VICTAULIC COMPANY.
REV_C
3a. Alinee el borde superior del ajustador
de profundidad con la línea más baja
de la medida y schedule adecuados.
3b. Sujete el ajustador de profundidad para
impedir que gire.
3c. Gire el bloqueo del ajustador de profundidad
en sentido contrahorario para bloquearlo
en esta posición. Alinee el ajustador de
profundidad con el diámetro y espesor
correctos del indicador. Bloquee el ajustador
de profundidad en esta posición.
• Si gira los ajustadores de profundidad
mientras están bloqueados, provocará
un desgaste prematuro de las roscas
y del pistón del cilindro.
• Las marcas permiten ajustar
aproximadamente el diámetro de ranura
y no son exactas. La variabilidad del
diámetro exterior y espesor de pared del
tubo hace que sea imposible calibrar el
Indicador
tope del diámetro de ranura exactamente.
del tamaño
• Haga el ajuste inicial poco profundo
del tubo
(parte baja de la marca), ranure una
Ajuste de
profundidad muestra de tubo y luego haga el ajuste
final.
Bloqueo del
ajuste de
profundidad
4. Inserte un tubo sobre el rodillo inferior
apoyando la extremidad del tubo contra
la pestaña.
TM-VE270/271FSD-SPA
NOTA
