Butler LIBRAK332D Manual De Instrucciones página 21

1297-M017-2_B
E
Pág. 21 de 53

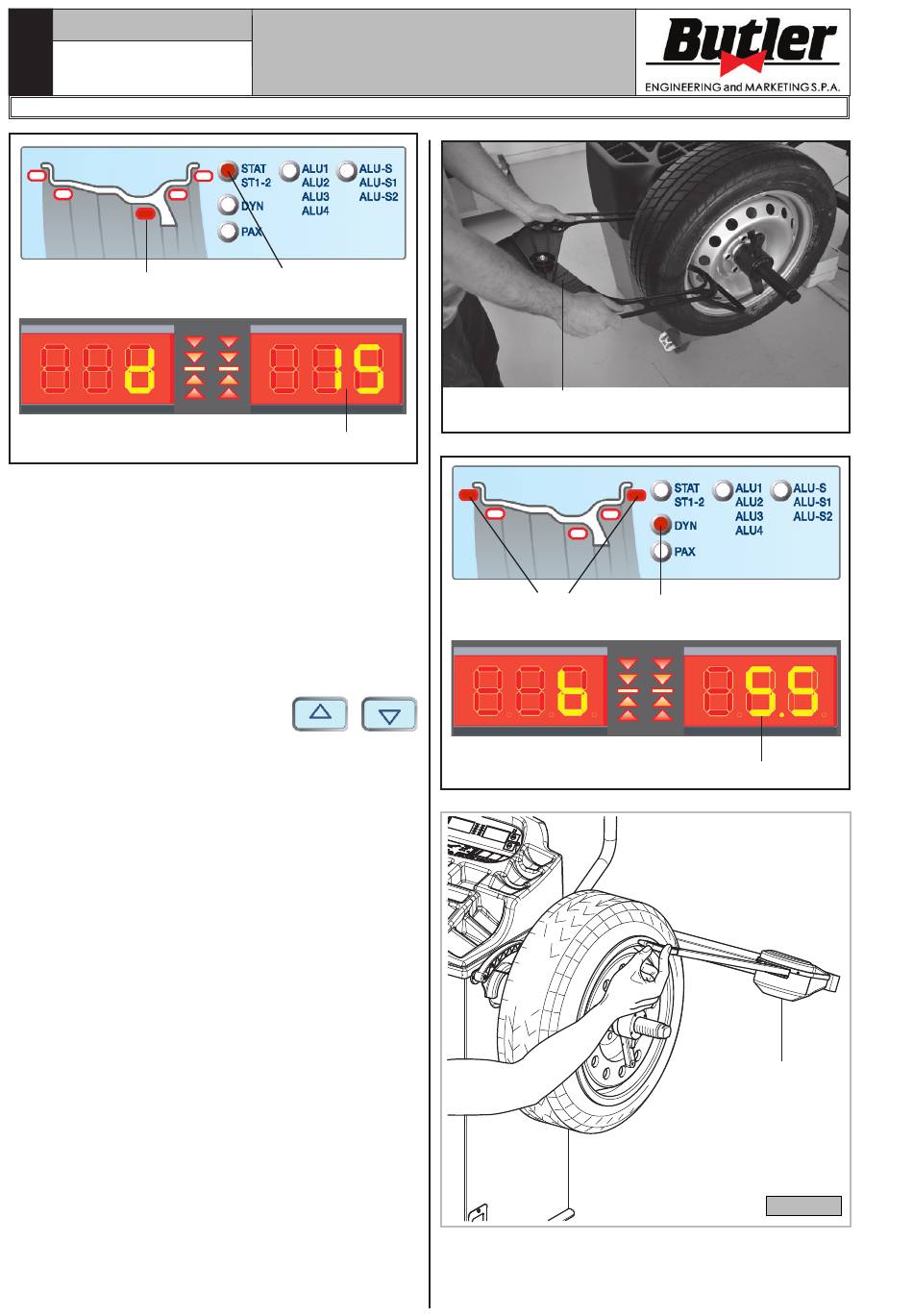

Punto de aplicación
del peso
Medición diámetro adquirida
Fig. 20
• Para efectuar una medición en modalidad DINÁMI-
CA (DYN):
Extraer la varilla el eje del palpador y colocarlo
contra el borde interior de la llanta (Fig. 19) en
posición de medición y mantenerlo durante unos
segundos, la indicación de medición adquirida
se obtiene por la visualización del diámetro de la
llanta registrada (Fig. 20). Para completar la intro-
ducción de los datos necesarios para la modalidad
DINÁMICA, se debe introducir el ancho de la rueda.
Si no se dispone del palpador ancho automático, el
operador debe presionar las teclas
hasta alcanzar el valor del ancho deseado. Al pre-
sionar una de las mencionadas teclas el programa
se predispone en modalidad DINÁMICA.
Introducir el ancho nominal indicado en la llanta o
controlar manualmente con el palpador graduado,
colocándolo en el lado exterior e interior de la rueda
(Fig. 21). La indicación de la medida se obtiene por
la visualización del ancho de la llanta sobre el display
"D2" y del símbolo "b" sobre el display "D1" (Fig. 22).
En cambio, si se dispone del palpador de anchura au-
tomático (opcional sólo para modelos LIBRAK336D
- LIBRAK338D - LIBRAK338FMD), colocar la punta
del medidor contra el borde exterior de la llanta
(Fig. 23) la indicación de medición adquirida se
obtiene por la visualización del valor de ancho de-
tectado.
MANUAL DE INSTRUCCIONES
USO Y MANTENIMIENTO
LIBRAK332D - LIBRAK334D - LIBRAK336D - LIBRAK338D - LIBRAK338FMD
Modalidad STAT
/
PALPADOR MANUAL.
Programación manual ancho
Puntos de aplicación
del peso
Fig. 22
El registro para las dimensiones en la modalidad
DINÁMICA ha finalizado.
Fig. 21
Modalidad DYN
Medición anchura
Fig. 23
Medición
automática
anchura
GAR301
