9.0
MONTAJE DE LA MÁQUINA
Después de haber quitado el embalaje a todas las
piezas, debe comprobarse que no hayan sufrido
desperfectos y que no falten piezas. Para el montaje
referirse a las ilustraciones anejas indicadas a conti-
nuación.
9.1

Sistema de anclaje

La máquina embalada está fijada al pallet de sopor-
te por medio de las perforaciones predispuestas en
le chasis. Tales perforaciones sirven también para
fijar la máquina a tierra con los tarugos de anclado
(no incluidos en el suministro). Antes de ejecutar la
sujeción definitiva, verificar que todos los puntos de
anclaje sean en llano y correctamente en contacto con
la superficie de sujeción misma. En el caso contrario,
colocar un perfiles espesores entre la máquina y la
superficie inferior, como indicado en la Fig. 4.
ES OBLIGATORIO FIJAR A TIERRA
POR MEDIO DE TACOS EN CASO
QUE LAS RUEDAS PESEN MÁS DE
30 KG.
X
1
X
b
LIBRAK332D - LIBRAK334D
LIBRAK336D - LIBRAK338D
a
270
LIBRAK338FMD
a
270
MANUAL DE INSTRUCCIONES
USO Y MANTENIMIENTO
LIBRAK332D - LIBRAK334D - LIBRAK336D - LIBRAK338D - LIBRAK338FMD

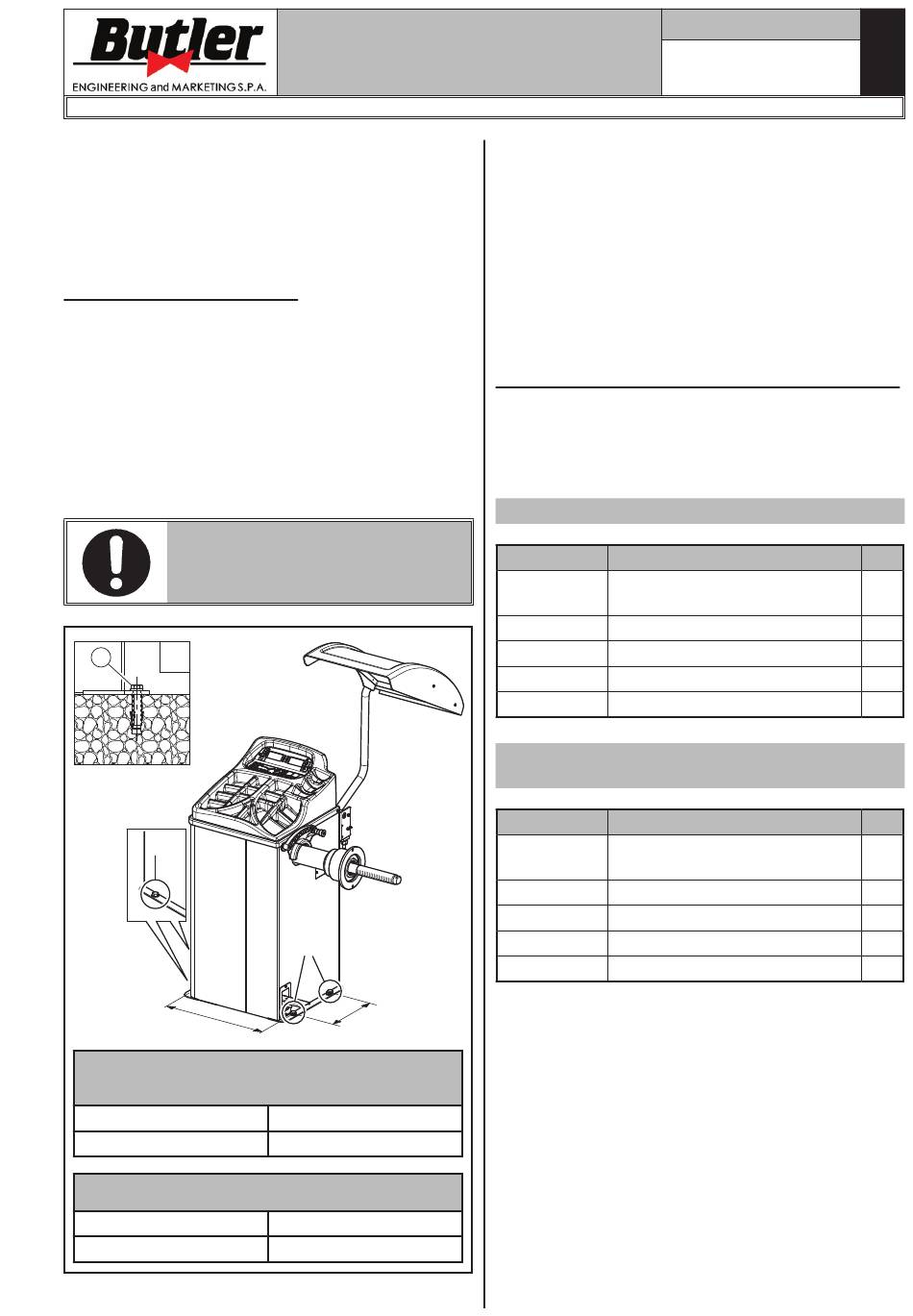

Fig. 4
X
a
b
646
b
480
• Realizar 4 agujeros de 10 mm de diámetro en el
piso correspondientes a los agujeros dispuestos en
el chasis de fondo;
• insertar los tacos (no incluidos en el suministro) en
las perforaciones;
• fijar a tierra la máquina usando 4 tornillos M8x80
mm (no incluidos en el suministro) (Fig. 4 ref. 1)
(o 4 tornillos prisioneros de 8x80 mm (no incluidos
en el suministro)). Ajustar los tornillos con pareja
de ajuste de aproximadamente 70 Nm.
9.2

Accesorios contenidos en el embalaje

Dentro de la caja de embalaje se encuentra la caja con
los accesorios.
Comprobar que estén todas las piezas enumeradas a
continuación (ver Fig. 5).
Para modelos LIBRAK332D - LIBRAK336D
Código
Virola con volantín + anillo
GAR102
prensador
GAR111
Conos + copa de protección
129571492
Calibre
1300A004
Pinza para pesos
999072
Contrapeso carros
Para modelos LIBRAK334D - LIBRAK338D -
LIBRAK338FMD
Código
Virola rápida + anillo pren-
GAR101
sador
GAR111
Conos + copa de protección
129571492
Calibre
1300A004
Pinza para pesos
999072
Contrapeso carros
1297-M017-2_B
Pág. 12 de 53
Descripción
Descripción
E
N.
1
1
1
1
1
N.
1
1
1
1
1
