Esquema Eléctrico - Immergas VICTRIX 24 TT Manual De Instrucciones Y Advertencias

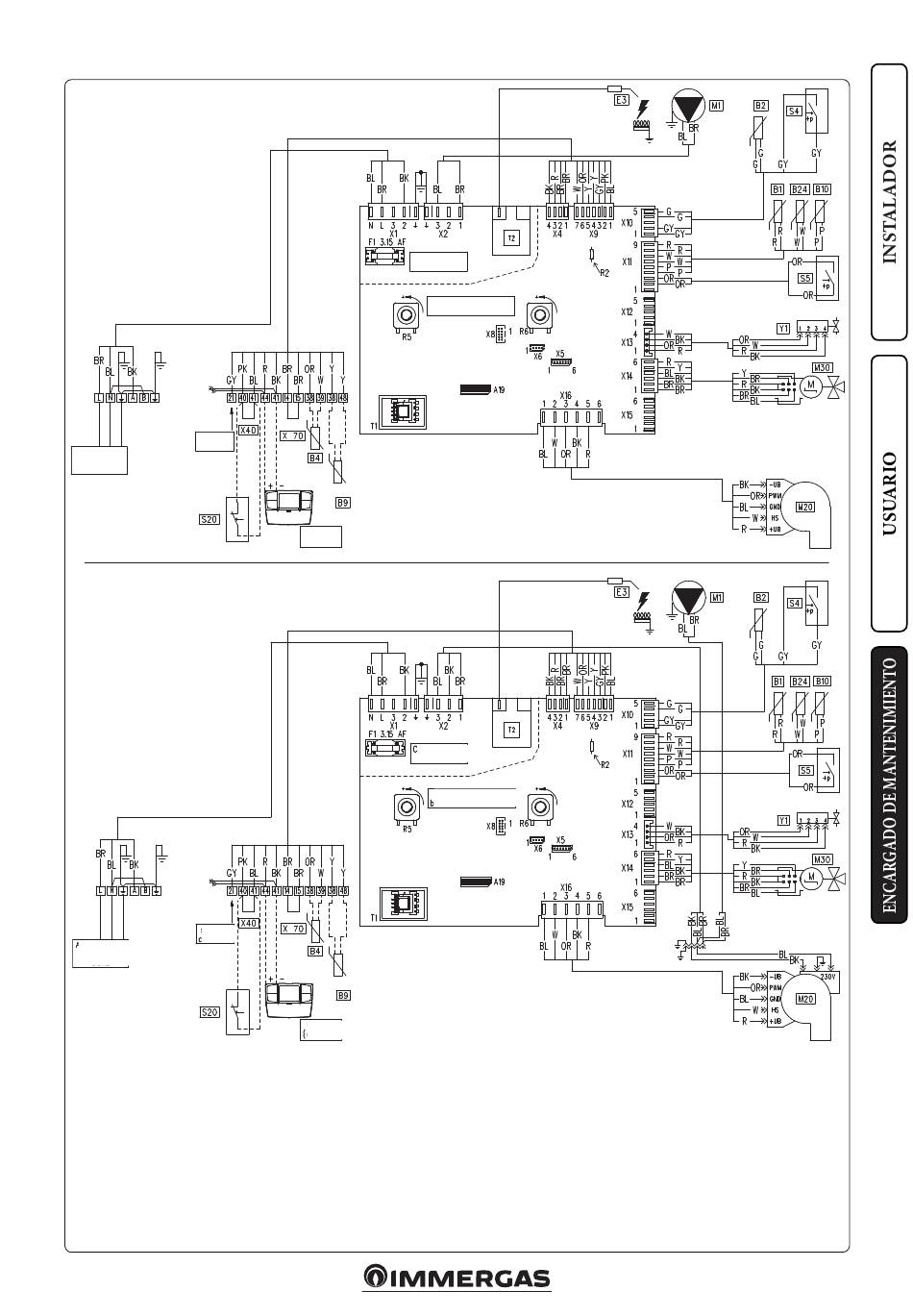

3.2 ESQUEMA ELÉCTRICO.
3-2
Victrix 24 TT
señal
de estado
Alimentación
230 V CC
50Hz
Victrix 32 TT
señal
de estado
Alimentación
230 V CC
50Hz
Leyenda:
A19 - Memoria extraíble
B1 - Sonda de ida caldera
B2 - Sonda sanitaria
B4 - Sonda externa (opcional)
B9 - Sonda de entrada sanitaria (opcional)
B10 - Sonda de humos
B24 - Sonda de ida de seguridad
CAR - Comando Amico Remoto
V2
E3 - Bujía de encendido y detección
M1 - Circulador de la caldera
M20 - Ventilador
Conexiones
230 V
CAR v2
(opcional)
Conexiones
230 V
CAR v2
(opcional)
M30 - Válvula de tres vías
R5 - Trimmer de temperatura sanitario
R6 - Trimmer temperatura calefacción
S4 - Flujostato sanitario
S5 - Presostato de la instalación
S20 - Termostato ambiente (opcional)
T1 - Transformador tarjeta caldera
T2 - Transformador encendido
(opcional) X40 - Puente termostato ambiente
V2
X70 - Puente termostato seguridad B.T.
Y1 - Válvula de gas
Conexiones
muy baja tensión
Conexiones
muy baja tensión
Leyenda de los códigos de colores:
27
BK - Negro
BL - Azul
BR - Marrón
G - Verde
GY - Gris
OR - Naranja
P - Violeta
PK - Rosa
R - Rojo
W - Blanco
Y - Amarillo
