1.15 INSTALACIÓN DEL KIT
SEPARADOR.
Configuración tipo C con cámara estanca y
tiro forzado.
Kit separador Ø 80/80. Este kit permite aspirar
el aire hacia exterior de la vivienda y descargar
los humos en la chimenea o en la descarga de
humos separando los conductos de descarga de
humos y de aspiración del aire. Los productos de
la combustión se expulsan mediante el conducto
(S) (que debe ser plástico obligatoriamente para
resistir a las condensaciones ácidas). El aire que
se necesita para la combustión se aspira por el
conducto (A) (también de plástico). El conducto
de aspiración (A) puede ser instalado tanto a la
derecha como a la izquierda del conducto central
de descarga (S). Ambos conductos pueden ser
orientados en la dirección que más convenga.

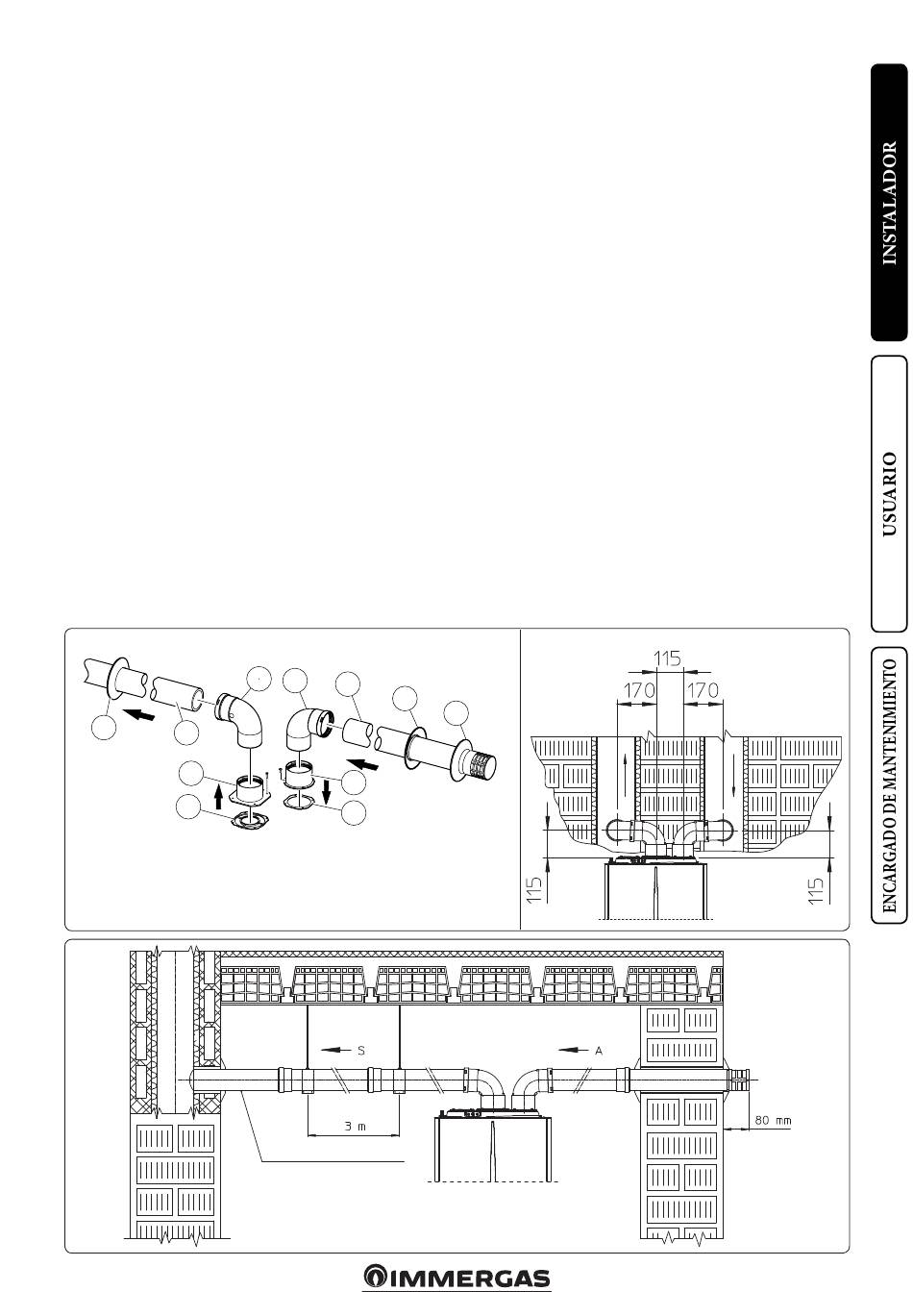

• Montaje del kit (Fig. 1-21): Instalar el collarín
(4) en el orificio central de la caldera, inter-
poniendo la junta (1) posicionándola con los
salientes circulares hacia abajo, en contacto con
el collarín de la caldera y fijar con los tornillos
del kit. Quite el collarín plano presente en el
agujero lateral respecto al central (en función
de las exigencias) y sustitúyalo con el collarín
(3) interponiendo la junta (2) ya presente en la
caldera. Apriete con los tornillos autorroscantes
con punta suministrados. Monte los codos (5)
acoplando su lado macho (liso) con el lado
hembra de los collarines (3 y 4). Monte el
terminal de aspiración (6) acoplando su lado
macho (liso) con el lado hembra del codo (5)
1-21
S
7
9
4
1
El kit incluye:
1 - Junta de descarga (1)
1 - Junta de estanqueidad collarín (2)
1 - Collarín hembra de aspiración (3)
1 - Collarín hembra de descarga (4)
apretándolo hasta el fondo, sin olvidarse de
colocar previamente las anillas internas y exter-
nas. Monte el tubo de descarga (9) acoplando su
lado macho (liso) con el lado hembra del codo
(5), apretándolo hasta el fondo, sin olvidarse
primero de introducir la anilla interna, de esta
forma se conseguirá la unión estanca de los
elementos del kit.
• Dimensiones totales de la instalación (Fig.
1-22). Se muestran las medidas de las dimen-
siones mínimas de instalación del kit terminal
separador Ø 80/80 en algunas condiciones
límites.
• Alargadores para kit separador Ø 80/80. La
distancia máxima en línea recta vertical (sin
codos), que se puede adoptar, para tubos de
aspiración y descarga Ø 80, es de 41 metros,
independientemente de si son usados en aspi-
ración o en descarga. La distancia máxima en
línea recta horizontal (con codo en aspiración
y en descarga) que se puede usar para tubos de
aspiración y descarga Ø 80, es de 36 metros,
independientemente de si son usados en aspi-
ración o en descarga.
IMPORTANTE: para favorecer la eliminación
de la posible condensación que se forma en el
conducto de descarga hay que inclinar los tubos
hacia la caldera con una pendiente mínima de
1,5% (Fig. 1-23).
5
5
6
7
A
3
2
2 - Codo 90° Ø 80 (5)
1 - Terminal de aspiración Ø 80 (6)
2 - Anillas internas (7)
1 - Anilla externa (8)
1 - Tubo de descarga Ø 80 (9)
Pendiente mínima 1,5%
C53
1-22
8
15
C43
C83
1-23
