4.2.3
Carga
R
R
Lmax
Lmax
[ ] Ω
Test
1500
1282
847
413
10.5
20
R
R
Lmax
Lmax
[ ] Ω
1478
1260
826
391
20
11

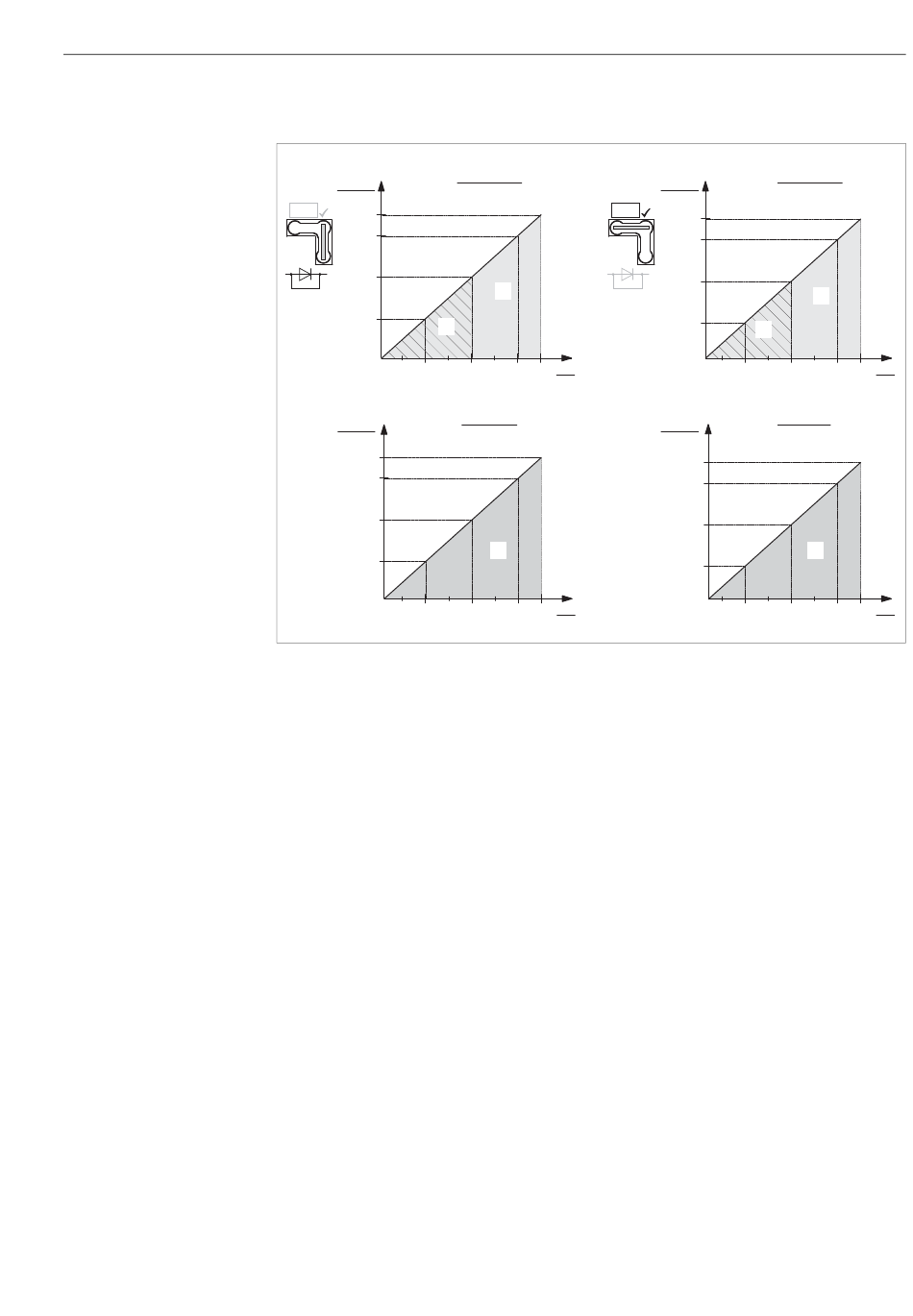

Fig. 20:
Diagrama de carga; tenga en cuenta la posición del puente de conexión y la protección contra explosiones.
(→ Véase también página 22, apartado "Toma de señales de prueba de 4...20 mA".)
1
Puente de conexión para señal de prueba de 4...20 mA insertado en posición "No Test"
2
Puente de conexión para señal de prueba de 4...20 mA insertado en posición "Test"
3
Tensión de alimentación de 10,5 (11,5)...30 V CC para 1/2 G, 1 GD, 1/2 GD, FM IS , CSA IS, IECEx ia, NEPSI Ex ia
4
Tensión de alimentación de 10,5 (11,5)...45 V CC para instrumentos para zonas no peligrosas, 1/2 D, 1/3 D, 2 G
EEx d, 3 G EEx nA, FM XP, FM DIP, FM NI, CSA XP y CSA Dust-Ex, NEPSI Ex d
5
Tensión de alimentación de 11 (12)...45 V CC para PMC71, EEx d[ia], NEPSI Ex d[ia]
R
Resistencia máxima de carga
Lmáx
U
Tensión de alimentación
¡Nota!
Para poder realizar operaciones mediante la consola o un ordenador dotado con programa de
configuración, el lazo debe presentar una resistencia para comunicaciones de como mínimo 250 Ω.
4.2.4
Apantallamiento/compensación de potencial
• Para conseguir un apantallamiento óptimo contra las perturbaciones debe conectar el blindaje por
los dos extremos (en la caja y en el instrumento). Si es posible que haya corrientes de
compensación en la planta, realice el apantallamiento de tierra únicamente por un lado,
preferentemente por el lado del transmisor.
• Si va a utilizar el instrumento en una zona con riesgo de explosión, debe observar las normas
pertinentes.
Todos los sistemas Ex se suministran normalmente con una documentación Ex en la que se
indican los datos técnicos e instrucciones adicionales a tener en cuenta.
U – 10.5 V
23 mA
Test
U
30
40 45
[V]
U – 11 V
23 mA
U
30
40 45
[V]
U – 11.5 V
R
R
Lmax
Lmax
23 mA
[ ] Ω
1456
1239
804
369
11.5
20
30
40 45
U – 12 V
R
R
Lmax
Lmax
23 mA
[ ] Ω
1434
1217
782
347
12
20
30
40 45
P01-PMx7xxxx-05-xx-xx-xx-003
Cableado
U
[V]
U
[V]
23
