Cerabar S PMC71, PMP71, PMP72, PMP75 con 4...20 mA HART
Endress+Hauser
4.2.6 Conexión del Commubox FXA195 para operaciones mediante
FieldCare
Test
Test
4... 20mA

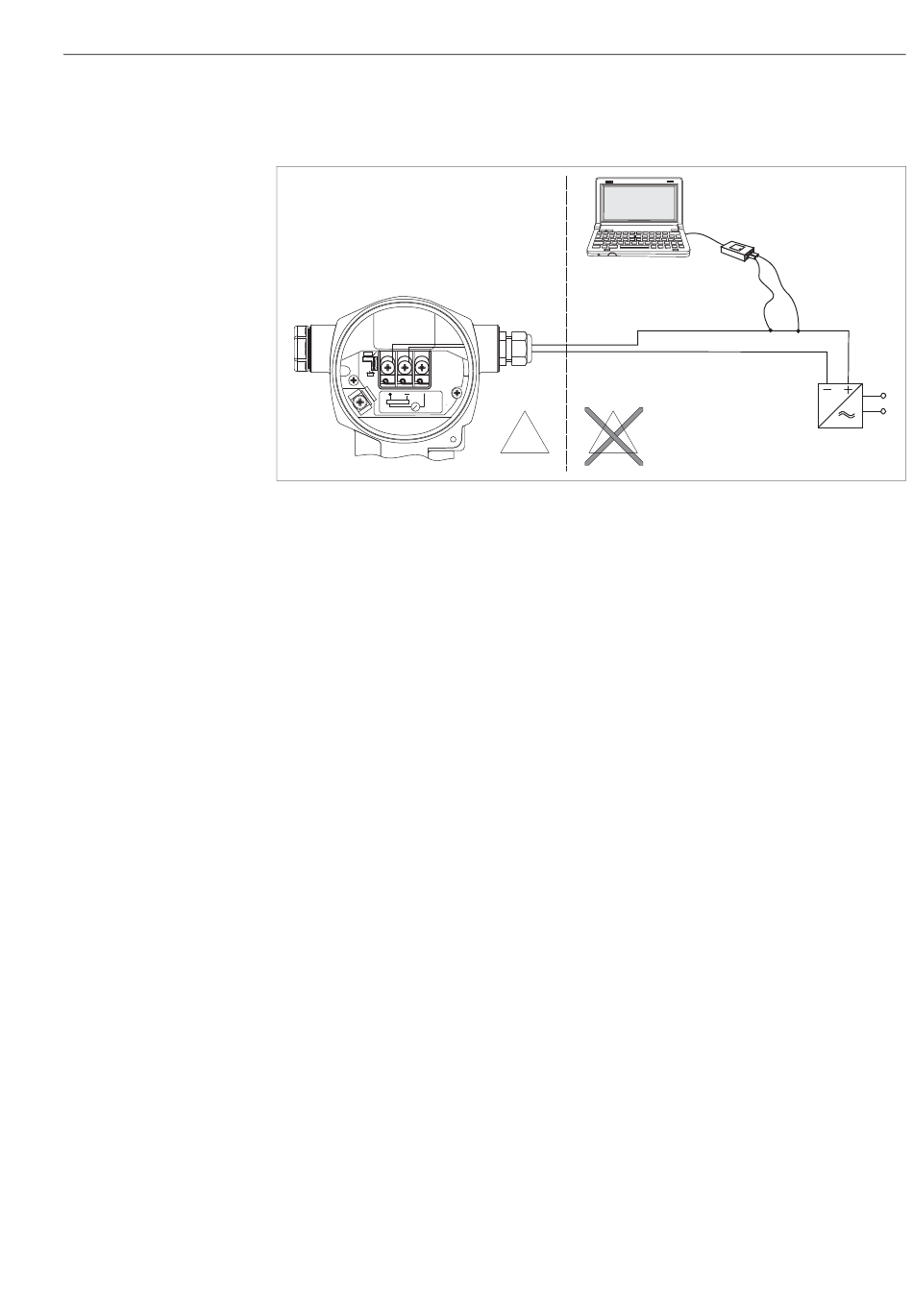

Fig. 22: Conexión de un PC dotado con programa FieldCare utilizando el Commubox FXA195
1 Ordenador con programa FieldCare
2 Commubox FXA195
Resistencia necesaria para la comunicación ≥ 250 Ω
3
Conexión del Commubox FXA195
El Commubox FXA195 conecta transmisores intrínsecamente seguros con el puerto USB de un
ordenador utilizando para ello el protocolo HART. Permite por tanto configurar a distancia el
transmisor utilizando el programa FieldCare de Endress+Hauser. El Commubox se alimenta por
medio del puerto USB. El Commubox es también apropiado para conexiones con circuitos
intrínsecamente seguros. → Para más información al respecto, véase la información técnica TI237F.
4...20 mA
EX EX
Cableado
➀
➁
P01-xMD7xxxx-04-xx-xx-xx-003
