Página 1 Nederlands ..169–196 DM-810A • DM-820A DM-830A • DML-430A Digital Multimeters Read and understand all of the instructions and safety information in this manual before operating or servicing this tool. Register this product at www.greenlee.com 52058079 © 2011 Greenlee Textron Inc. 3/11...
Página 2: Purpose Of This Manual
The DML-430A has the capability to store data. Safety Safety is essential in the use and maintenance of Greenlee tools and equipment. This instruction manual and any markings on the tool provide information for avoiding hazards and unsafe practices related to the use of this tool.
Página 3: Important Safety Information
Electric shock hazard: Contact with live circuits could result in severe injury or death. All specifications are nominal and may change as design improvements occur. Greenlee Textron Inc. shall not be liable for damages resulting from misapplication or misuse of its products.
Página 4 Important Safety Information Electric shock and fire hazard: • Do not expose this unit to rain or moisture. • Do not use the unit if it is wet or damaged. • Use test leads or accessories that are appropriate for the application. Refer to the category and voltage rating of the test lead or accessory.
Página 5 DM-810A • DM-820A • DM-830A • DML-430A Important Safety Information Electric shock hazard: • Unless measuring voltage, current, or frequency, shut off and lock out power. Make sure that all capacitors are discharged. Voltage must not be present. • Set the selector and connect the test leads so that they correspond to the intended measurement.

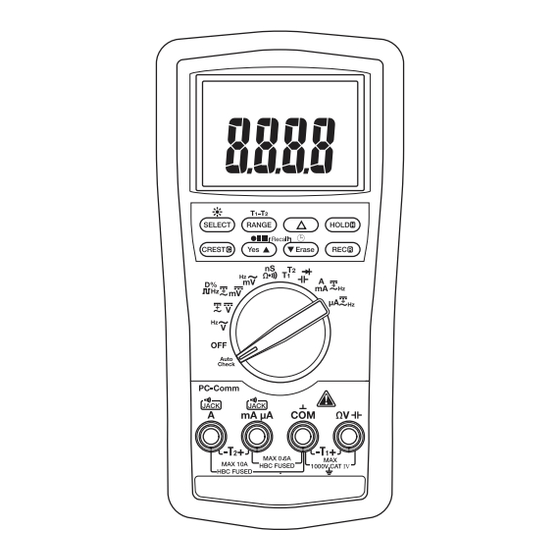

Página 6 Identification 1. Display LCD and bar graph 2. Feature Buttons Refer to explanations under “Using the Features” 3. Selector Selects a function or turns power OFF 4. A Positive input terminal for high current measurements 5. mA µA Positive input terminal for low current measurements 6.
Página 7: Display Icons
DM-810A • DM-820A • DM-830A • DML-430A Display Icons Primary Display 33. µ Micro (10 34. S Siemen Bar graph element 35. F 9. – Farad Polarity indicator for bar graph 36. D% Duty cycle function is enabled. Bar graph scale 37.
Página 8: Using The Features
Using the Features All Models • Dual Digital Display: These meters can display two measurements, such as AC voltage and frequency, at the same time. Display combinations are shown using large symbols to indicate the measurement on the primary display and small, raised symbols to indicate the measurement on the secondary display.
Página 9 DM-810A • DM-820A • DM-830A • DML-430A Using the Features (cont’d) Note: When using the REC function, pressing RANGE will cause the meter to exit this mode. DM-820A and DM-830A Only • EF: Set the meter to any current or voltage function. Press and hold until the meter displays “EF” to detect the electric field that surrounds current-carrying conductors.
Página 10 The ability to read true RMS provides much more measurement versatility. The Greenlee DM-810A, DM-820A, DM-830A, and DML-430A are true RMS meters.
Página 11 DM-810A • DM-820A • DM-830A • DML-430A Data Storage Function (DML-430A only) The DML-430A has data storage and retrieval capability. It can store up to 87,000 measurements in single display mode or 43,000 measurements in dual display mode. The data can later be reviewed on the multimeter’s display, or downloaded the data to a computer using the optional interface DMSC-9U.
Página 12 Data Storage Function (DML-430A only) (cont’d) To stop recording data: While the meter is logging data, press the button for more than 1 second. To review stored data: Press p and q momentarily to enter Recall mode. The last session number displays for 0.5 seconds and then displays the last logged data item as well the annunciators.
Página 13: Installing The Software
DM-810A • DM-820A • DM-830A • DML-430A Using the Optional Software These meters are compatible with Greenlee DMSC-9U, an optically isolated computer interface cable ® and software. It allows measurements to be logged to a personal computer using the Microsoft ®...
Página 14: Settings Table
• If the unit does not function as expected on a known functioning circuit, replace the battery and/ or fuses. • If the unit still does not function as expected, call Greenlee for technical assistance at 800-435-0786. 4. Take the reading from the circuit or component to be tested.
Página 15 DM-810A • DM-820A • DM-830A • DML-430A Operation (cont’d) Settings Table (cont’d) Press SELECT until Connect Connect the To measure this Set the selector to these icons appear on the red black lead characteristic … this symbol … the display …...
Página 16 Operation (cont’d) Settings Table (cont’d) Press SELECT until Connect Connect the To measure this Set the selector to these icons appear the red black lead characteristic … this symbol … on the display … lead to … to … DM-830A and DML-430A Only Voltage—AC + DC ΩV True RMS (1000 V max)
Página 17: Typical Measurements
DM-810A • DM-820A • DM-830A • DML-430A Typical Measurements Voltage Measurement Current Measurement...
Página 18 Typical Measurements Resistance Measurement Continuity Check Capacitance Measurement Diode Measurement Reverse Bias Forward Bias...
Página 19 DM-810A • DM-820A • DM-830A • DML-430A Typical Measurements Temperature Electric Field Detection (EF) Refer to “Using the Features” for complete instructions. A–Non-contact B–Contact...
Página 20 Accuracy Refer to the “Specifications” section for operating conditions and temperature coefficient. Accuracy is specified as follows: ± (a percentage of the reading + a fixed amount) at 23 °C ± 5 °C (73.4 °F ± 9 °F), 0% to 75% relative humidity. True RMS Readings: Voltage and current accuracies are specified from 10% to 100% of the range unless otherwise specified.
Página 21 DM-810A • DM-820A • DM-830A • DML-430A Accuracy (cont’d) Resistance and Conductance (Conductance on DM-820A, DM-830A, and DML-430A Only) Range Accuracy Typical Open Circuit Voltage 600.0 Ω ± (0.1% + 0.3 Ω) 6.000 kΩ ± (0.1% + 0.003 kΩ) 60.00 kΩ...
Página 22 Accuracy (cont’d) AC Current (AC + DC Current on DM-830A and DML-430A Only) Accuracy at Accuracy at Burden Voltage (typical) Range 50 to 60 Hz 40 to 1 kHz (all frequency ranges) 600.0 µA ± (0.6% + 0.3 µA) ± (0.8% + 0.4 µA) 0.08 mV/µA 6000 µA ±...
Página 23 DM-810A • DM-820A • DM-830A • DML-430A Accuracy (cont’d) Accuracy for Frequency Ranges Display Range Accuracy 99.99 Hz ± (0.04% + 0.04 Hz) 999.9 Hz ± ( 0.04% + 0.4 Hz) 9.999 kHz ± ( 0.04% + 0.004 kHz) Frequency—Logic Level % Duty Cycle Range: 5.00 Hz to 1.000 MHz...
Página 24 Accuracy (cont’d) DM-830A and DML-430A Only DC Voltage AutoCheck™ Mode Range Accuracy 9.999 V ± (0.5% + 0.003 V) 99.99 V ± (0.5% + 0.03 V) 999.9 V ± (0.5% + 0.3 V) Input Impedance: Initial 3.0 kΩ // 165 pF typical at voltages up to 50 V; increases with voltage to approximately 500 kΩ...
Página 25 DM-810A • DM-820A • DM-830A • DML-430A Specifications Display: 9999 counts: ACV, DCV, Hz, and nS 6000 counts: mV, µA, mA, A, ohm, and capacitance Polarity: Automatic Sampling Rate: Numeric Display: 5 per second 41-Segment Bar Graph Display: 60 per second Temperature Coefficient: Nominal 0.15 x (specified accuracy) per °C...
Página 26: Measurement Categories
Statement of Conformity Greenlee Textron Inc. is certified in accordance with ISO 9001 (2000) for our Quality Management Systems. The instrument enclosed has been checked and/or calibrated using equipment that is traceable to the...
Página 27: Replacing The Battery
DM-810A • DM-820A • DM-830A • DML-430A Maintenance Electric shock hazard: Before opening the case, remove the test leads from the circuit and shut off the unit. Failure to observe these warnings could result in severe injury or death. Electric shock hazard: The fuses are an integral part of the overvoltage protection.
Página 28 Lifetime Limited Warranty Greenlee Textron Inc. warrants to the original purchaser of these goods for use that these products will be free from defects in workmanship and material for their useful life, excepting normal wear and abuse. This warranty is subject to the same terms and conditions contained in Greenlee Textron Inc.’s standard one-year limited warranty.
Página 29 Lire attentivement et bien comprendre toutes les instructions et les informations sur la sécurité de ce manuel avant d’utiliser ou de procéder à l’entretien de cet outil. Enregistrez votre produit en ligne, www.greenlee.com 52058079 © 2011 Greenlee Textron Inc. 3/11...
Página 30: Dessein De Ce Manuel
Le DML-430A a la capacité d’enregistrer des données. Sécurité Lors de l’utilisation et de l’entretien des outils et des équipements de Greenlee, votre sécurité est une priorité. Ce manuel d’instructions et toute étiquette sur l’outil fournit des informations permettant d’éviter des dangers ou des manipulations dangereuses liées à...
Página 31: Consignes De Sécurité Importantes
Un contact avec des circuits sous tension pourrait entraîner des blessures graves, voire mortelles. Toutes les spécifications sont nominales et peuvent changer avec l’amélioration de la conception. Greenlee Textron Inc. ne peut être tenue responsable des dommages résultant d’une application inappropriée ou d’un mauvais usage de ses produits.
Página 32 Consignes de sécurité importantes Risques de décharge électrique et d’incendie : • Ne pas exposer cet appareil à la pluie ou à l’humidité. • Ne pas utiliser cet appareil s’il est mouillé ou endommagé. • Utiliser des fils d’essai ou des accessoires conformes à l’application. Consulter la catégorie et la tension nominale du fil d’essai ou de l’accessoire.
Página 33 DM-810A • DM-820A • DM-830A • DML-430A Consignes de sécurité importantes Risques de décharge électrique : • Sauf si l’on mesure la tension, le courant ou la fréquence, mettre hors tension et couper la source d’alimentation. S’assurer que tous les condensateurs sont déchargés. Aucune tension ne doit être présente.
Página 34 Identification 1. Affichage Cristaux liquides (LCD) et graphique à barres 2. Boutons de fonctions Voir les explications sous « Utilisation des fonctions » 3. Selector Sélectionne une fonction ou met hors tension (OFF). 4. A Borne d’entrée positive pour les mesures d’intensités élevées 5.
Página 35: Icônes De L'aFficheur
DM-810A • DM-820A • DM-830A • DML-430A Icônes de l’afficheur Affichage principal 33. µ Micro (10 34. S Siemens Segment de graphique à barres 35. F Farad 9. – Indicateur de polarité pour le graphique 36. D% Fonction de coefficient à...
Página 36: Utilisation Des Fonctions
Utilisation des fonctions Tous les modèles • Double affichage numérique : Ces appareils peuvent afficher simultanément deux mesures, tension c.a. et fréquence par exemple. Les combinaisons d’affichage sont indiquées au moyen de symboles de grande taille pour l’affichage principal et de symboles plus petits en hauteur pour les mesures sur l’affichage secondaire.
Página 37 DM-810A • DM-820A • DM-830A • DML-430A Utilisation des fonctions (suite) *La fonction de moyenne n’est pas disponible sur le DML-430A. La fonction de mise hors tension automatique est désactivée lorsque cette fonction est utilisée. Remarque : Lors de l’utilisation de la fonction REC, appuyer sur RANGE pour quitter ce mode.
Página 38 Les appareils à mesure de valeur efficace vraie (RMS) sont beaucoup plus polyvalents que les appareils conventionnels. Les modèles DM-810A, DM-820A, DM-830A et DML-430A sont des multimètres à valeur efficace vraie (True RMS).
Página 39 DM-810A • DM-820A • DM-830A • DML-430A Fonction d’enregistrement des données (DML-430A seulement) Le DML-430A comporte une capacité d’enregistrement et de recherche de données. Il peut enregistrer jusqu’à 87 000 mesures en mode d’affichage simple ou 43 000 mesures en mode d’affichage double.
Página 40 Fonction d’enregistrement des données (DML-430A seulement) (suite) Options —durant l’enregistrement : • Appuyer brièvement sur le bouton SELECT pour faire alterner le mode d’affichage entre les données mesurées et le numéro d’ordre des données en mémoire. L’affichage secondaire indique le chiffre le plus significatif et l’affichage principal les chiffres les moins significatifs du numéro d’ordre de la valeur en mémoire.
Página 41: Installation Du Logiciel
DM-810A • DM-820A • DM-830A • DML-430A Utilisation du logiciel en option Ces multimètres sont compatibles avec le DMSC-9U de Greenlee, un système de câble et logiciel d’interface informatique à isolation optique. Il permet de transférer les mesures vers un micro- ®...
Página 42 • Si l’appareil ne fonctionne pas comme prévu sur un circuit opérationnel connu, changer la pile et/ ou les fusibles. • Si l’appareil ne fonctionne toujours pas comme prévu, appeler Greenlee pour obtenir une assistance technique au 800-435-0786. 4. Effectuer la mesure sur le circuit ou le composant à contrôler.
Página 43 DM-810A • DM-820A • DM-830A • DML-430A Utilisation (suite) Tableau des réglages (suite) Appuyer sur SELECT Raccorder Raccorder Pour mesurer cette Régler le sélecteur jusqu’à l’affichage de le fil rouge le fil noir caractéristique … sur ce symbole … ces icônes …...
Página 44 Utilisation (suite) Tableau des réglages (suite) Régler le Appuyer sur SELECT Raccorder Raccorder Pour mesurer cette sélecteur sur jusqu’à l’affichage de le fil rouge le fil noir caractéristique … ce symbole … ces icônes … à … à … DM-830A et DML-430A seulement Tension —...
Página 45 DM-810A • DM-820A • DM-830A • DML-430A Mesures types Mesure de tension Mesure d’intensité...
Página 46 Mesures types Mesure de résistance Contrôle de continuité Mesure de capacité Mesure de diode Polarisation inverse Polarisation directe...
Página 47 DM-810A • DM-820A • DM-830A • DML-430A Mesures types Température Détection de champ électrique (EF) Voir les instructions complètes sous « Utilisation des fonctions ». A–Sans contact B–Avec contact...
Página 48 Précision Voir les conditions d’utilisation et le coefficient de température dans la section « Caractéristiques techniques ». La précision est spécifiée comme suit : ± (un pourcentage de la mesure + une quantité fixe) à 23 °C ± 5 °C (73,4 °F ± 9 ºF), 0 % à 75 % d’humidité relative. Mesures de valeur efficace vraie (True RMS) : Sauf indication contraire, les précisions de tension et d’intensité...
Página 49 DM-810A • DM-820A • DM-830A • DML-430A Précision (suite) Résistance et conductance (conductance sur DM-820A, DM-830A et DML-430A seulement) Plage Précision Tension circuit ouvert type 600,0 Ω ± (0,1 % + 0,3 Ω) 6,000 kΩ ± (0,1 % + 0,003 kΩ) 60,00 kΩ...
Página 50 Précision (suite) Intensité c.a. (intensité c.a. + c.c. sur DM-830A et DML-430A seulement) Précision de Précision de Tension absorbée (type) Plage 50 à 60 Hz 40 à 1 kHz (toutes les plages de fréquence) 600,0 µA ± (0,6 % + 0,3 µA) ±...
Página 51 DM-810A • DM-820A • DM-830A • DML-430A Précision (suite) Précision pour les plages de fréquence Plage d’affichage Précision 99,99 Hz ± (0,04 % + 0,04 Hz) 999,9 Hz ± ( 0,04 % + 0,4 Hz) 9,999 kHz ± ( 0,04 % + 0,004 kHz) Fréquence —...
Página 52 Précision (suite) DM-830A et DML-430A seulement Mode AutoCheck™ tension c.c. Plage Précision 9,999 V ± (0,5 % + 0,003 V) 99,99 V ± (0,5 % + 0,03 V) 999,9 V ± (0,5 % + 0,3 V) Impédance d’entrée : Initialement 3,0 kΩ // 165 pF environ sous des tensions jusqu’à 50 V; augmente avec la tension jusqu’à...
Página 53: Caractéristiques Techniques
DM-810A • DM-820A • DM-830A • DML-430A Caractéristiques techniques Affichage : 9 999 points : V c.a., V c.c., Hz, et nS 6 000 points : mV, µA, mA, A, ohm et capacité Polarité : Automatique Fréquence d’échantillonnage : Affichage numérique : 5 par seconde Graphique à barres 41 segments : 60 par seconde Coefficient de température : Nominal 0,15 x (précision indiquée) par °C en dessous de 18 °C ou...
Página 54: Catégories De Mesure
électricité. Déclaration de conformité Greenlee Textron Inc. est certifiée selon ISO 9001 (2000) pour nos Systèmes de gestion de la qualité. L’instrument ci-inclus a été vérifié et/ou étalonné avec des moyens de mesure raccordés aux étalons du National Institute of Standards and Technology (NIST).
Página 55: Changer La Pile
DM-810A • DM-820A • DM-830A • DML-430A Entretien Risques de décharge électrique : Avant d’ouvrir le boîtier, retirer les fils d’essai du circuit et mettre l’appareil hors tension. L’inobservation de cette consigne pourrait entraîner des blessures graves, voire mortelles. Risques de décharge électrique : Les fusibles forment une partie intégrante du système de protection de surtension.
Página 56 Garantie à vie limitée La société Greenlee Textron Inc. garantit à l’acheteur d’origine de ces produits que ces derniers ne comportent aucun défaut d’exécution ou de matériau pour la durée de leur vie utile, sauf l’usure normale. Cette garantie est assujettie aux mêmes conditions que celles contenues dans les modalités et conditions de la garantie limitée standard d’un an de Greenlee Textron Inc.
Página 57 Multimetri digitali Prima di usare questa unità, o di eseguirne la manutenzione, leggere e comprendere tutte le istruzioni e le informazioni sulla sicurezza contenute nel presente manuale. Registrare il prodotto al sito www.greenlee.com 52058079 © 2011 Greenlee Textron Inc. 3/11...
Página 58: Scopo Di Questo Manuale
Descrizione I multimetri digitali Greenlee DM-810A, DM-820A, DM-830A e DML-430A sono dispositivi di prova palmari con le seguenti capacità di misurazione: tensione c.a. e c.c., corrente c.a. e c.c., frequenza, resistenza, capacità e ciclo di lavoro dei segnali a livello logico. Controllano inoltre i diodi e verificano la continuità. Tutti i multimetri includono misure c.a.
Página 59: Importanti Informazioni Per La Sicurezza
Il contatto con i circuiti sotto tensione può causare gravi lesioni o morte. Tutte le specifiche sono nominali e potrebbero cambiare man mano che si apportano migliorie al design. La Greenlee Textron Inc. non sarà responsabile di eventuali danni risultanti dall’errata applicazione o dall’uso improprio dei suoi prodotti.
Página 60 Importanti informazioni per la sicurezza Folgorazione e pericolo di incendio: • Non esporre questa unità a pioggia o umidità. • Non usare questa unità se bagnata o danneggiata. • Usare dei conduttori di prova o accessori adeguati per l’applicazione. Consultare i valori nominali per categoria e tensione dei conduttori di prova o accessori.
Página 61 DM-810A • DM-820A • DM-830A • DML-430A Importanti informazioni per la sicurezza Pericolo di scossa elettrica: • A meno che non si stia misurando tensione, corrente o frequenza, spegnere e disattivare la corrente. Accertarsi che tutti i condensatori siano scaricati. Non deve essere presente tensione.
Página 62 Identificazione 1. Display Cristalli liquidi e grafico a barre 2. Pulsanti delle funzioni Consultare la spiegazione nella sezione “Utilizzo delle funzioni” 3. Il selettore Seleziona una funzione o toglie la corrente (OFF) 4. A Terminale di ingresso positivo per misure di corrente alte 5.
Página 63: Icone Del Display
DM-810A • DM-820A • DM-830A • DML-430A Icone del display Display principale 33. µ Micro (10 34. S Siemen Elemento del grafico a barre 35. F Farad 9. – Spia di polarità per il grafico a barre 36. D% Funzione di ciclo di lavoro attivata Scala con grafico a barre 37.
Página 64: Tutti I Modelli
Utilizzo delle funzioni Tutti i modelli • Doppio display digitale: questi multimetri sono in grado di visualizzare due misure, quali tensione c.a. e frequenza, contemporaneamente. Le combinazioni di display vengono visualizzate utilizzando due grossi simboli ad indicare la misura sul display principale e simboli più piccoli in rilievo ad indicare la misura sul display secondario.
Página 65 DM-810A • DM-820A • DM-830A • DML-430A Utilizzo delle funzioni (continua) La funzione di spegnimento automatico viene disattivata usando questa funzione. Nota: quando si utilizza la funzione REC, premendo RANGE il multimetro esce da questa modalità. Solo DM-820A e DM-830A • EF: impostare il multimetro su una funzione di corrente o di tensione.
Página 66 La capacità di leggere un valore RMS vero garantisce maggiore versatilità nelle misure. I modelli Greenlee DM-810A, DM-820A, DM-830A e DML-430A sono multimetri RMS veri.
Página 67 DM-810A • DM-820A • DM-830A • DML-430A Funzione di memorizzazione dati (solo DML-430A) Il modello DML-430A dispone di una funzione di memorizzazione e di recupero dati. È in grado di memorizzare fino a 87.000 misure in modalità di visualizzazione singola o 43.000 in modalità di visualizzazione doppia.
Página 68 Funzione di memorizzazione dati (solo DML-430A) (continua) Per interrompere la registrazione dati: Mentre il multimetro è in fase di registrazione dati, premere il pulsante per più di 1 secondo. Per controllare i dati memorizzati: Premere temporaneamente p e q per passare alla modalità Recall [Richiamo]. Il numero dell’ultima sessione viene visualizzato per 0,5 secondi;...
Página 69: Installazione Del Software
DM-810A • DM-820A • DM-830A • DML-430A Utilizzo del software opzionale Questi multimetri sono compatibili con il modello Greenlee DMSC-9U, un cavo di interfaccia per computer otticamente isolato, completo di software. Consente di registrare misure su un PC utilizzando il sistema ®...
Página 70 • Se l’unità non funziona come previsto su un circuito di cui si sia accertato il funzionamento, sostituire la pila e/o il fusibile. • Se l’unità continua a non funzionare come previsto, rivolgersi alla Greenlee per assistenza chiamando il numero verde 800-435-0786.
Página 71 DM-810A • DM-820A • DM-830A • DML-430A Funzionamento (continua) Tabella delle impostazioni (continua) Premere SELECT fin Impostare il Collegare il Collegare il Per misurare quando sul display selettore su conduttore conduttore questa funzione... non compaiono questo simbolo… rosso a... nero a...
Página 72 Funzionamento (continua) Tabella delle impostazioni (continua) Premere SELECT fin Impostare il Collegare il Collegare il Per misurare quando sul display conduttore selettore su conduttore questa funzione... non compaiono questo simbolo… rosso a... nero a... queste icone... Solo DM-830A e DML-430A Tensione—c.a.
Página 73: Misure Tipiche
DM-810A • DM-820A • DM-830A • DML-430A Misure tipiche Misura della tensione Misura della corrente...
Página 74 Misure tipiche Misura della resistenza Controllo della continuità Misura della capacità Misura diodi Polarizzazione inversa Polarizzazione in avanti...
Página 75 DM-810A • DM-820A • DM-830A • DML-430A Misure tipiche Temperatura Rilevamento del campo elettrico (EF) Per istruzioni complete in merito, consultare la sezione “Utilizzo delle funzioni”. A–Nessun contatto OPPURE B–Contatto...
Página 76 Precisione Consultare la sezione “Specifiche” per le condizioni operative ed il coefficiente di temperatura. La precisione viene specificata come segue: ± (una percentuale della lettura + un valore fisso) a 23 °C ± 5 °C (73,4 °F ± 9 °F), da 0% a 75% di umidità relativa. Lettura RMS vero: i valori di precisione tensione e corrente vengono specificato dal 10% al 100% della gamma, a meno che non specificato diversamente.
Página 77 DM-810A • DM-820A • DM-830A • DML-430A Precisione (continua) Resistenza e conduttanza (conduttanza solo sui modelli DM-820A, DM-830A e DML-430A) Gamma Precisione Tensione tipica con circuito aperto 600,0 Ω ± (0,1% + 0,3 Ω) 6,000 kΩ ± (0,1% + 0,003 kΩ) 60,00 kΩ...
Página 78 Precisione (continua) Corrente c.a. (corrente c.a. + c.c. solo sui modelli DM-830A e DML-430A) Precisione a Precisione a Tensione di carico (tipica) Gamma 50 a 60 Hz 40 a 1 kHz (tutte le gamme di frequenza) 600,0 µA ± (0,6% + 0,3 µA) ±...
Página 79 DM-810A • DM-820A • DM-830A • DML-430A Precisione (continua) Precisione per le gamme di frequenza Gamma del display Precisione 99,99 Hz ± (0,04% + 0,04 Hz) 999,9 Hz ± ( 0,04% + 0,4 Hz) 9,999 kHz ± ( 0,04% + 0,004 kHz) Frequenza—Livello logica...
Página 80 Precisione (continua) Solo DM-830A e DML-430A Modalità AutoCheck™ di tensione c.c. Gamma Precisione 9,999 V ± (0,5% + 0,003 V) 99,99 V ± (0,5% + 0,03 V) 999,9 V ± (0,5% + 0,3 V) Impedenza di ingresso: 3,0 kΩ iniziali // 165 pF tipici a tensioni massime di 50 V; aumenta con la tensione a circa 500 kΩ...
Página 81 DM-810A • DM-820A • DM-830A • DML-430A Specifiche Display: 9999 conteggi: ACV, DCV, Hz e nS 6000 conteggi: mV, μA, mA, A, ohm e capacità Polarità: automatica Frequenza di campionatura: Display numerico: 5 al secondo Display con grafico a barre a 41 segmenti: 60 al secondo Coefficiente di temperatura: 0,15 x nominali (precisione specificata) per °C...
Página 82: Categorie Di Misura
Dichiarazione di conformità Greenlee Textron Inc. è una società certificata ISO 9001 (2000) per i nostri sistemi di gestione della qualità. Lo strumento contenuto è stato controllato e/o calibrato usando apparecchiatura registrata presso il...
Página 83: Sostituzione Della Pila
DM-810A • DM-820A • DM-830A • DML-430A Manutenzione Pericolo di scossa elettrica: Prima di aprire la custodia, togliere i conduttori di prova dal circuito e spegnere l’unità. L’inosservanza di queste avvertenze potrebbe causare gravi infortuni a persone o la morte.
Página 84 Garanzia limitata a vita Greenlee Textron Inc. garantisce all’acquirente originale di questi prodotti che l’uso degli stessi sarà libero da difetti di manodopera e materiale per la loro vita utile, ad eccezione di usura naturale ed abuso. Questa garanzia è soggetta alle stesse condizioni contenute nella garanzia limitata di un anno, standard della Greenlee Textron Inc.
Página 85: Digital-Multimeter
BEDIENUNGSANLEITUNG DM-810A • DM-820A DM-830A • DML-430A Digital-Multimeter Vor Bedienung oder Wartung dieses Geräts bitte alle Anweisungen und Sicherheitsinformationen in diesem Handbuch genau lesen und beachten. Dieses Produkt kann unter www.greenlee.com registriert werden. 52058079 © 2011 Greenlee Textron Inc. 3/11...
Página 86: Zweck Dieses Handbuchs
über einen Datenspeicher. Sicherheitsvorkehrungen Sicherheitsvorkehrungen sind bei der Verwendung und der Wartung der Geräte und Ausrüstung von Greenlee entscheidend. Die vorliegende Anleitung und etwaige am Gerät angebrachte Beschriftungen geben Hinweise zur Vermeidung von Gefahren und gefährlichen Praktiken in Bezug auf die Handhabung dieses Geräts. Bitte alle hier angegebenen Sicherheitshinweise beachten.
Página 87: Wichtige Sicherheitsinformationen
Textron Inc. haftet nicht für Schäden, die sich aus der falschen Anwendung oder dem Missbrauch seiner Produkte ergeben. ® eingetragen: Die Farbe Grün für elektrische Testgeräte ist eine eingetragene Marke von Greenlee Textron Inc. AutoCheck und Beep-Jack sind Marken von BTC.
Página 88 Wichtige Sicherheitsinformationen Stromschlag- und Brandgefahr: • Dieses Gerät darf weder Regen noch Feuchtigkeit ausgesetzt werden. • Das Gerät nicht benutzen, wenn es nass oder beschädigt ist. • Nur für die jeweilige Anwendung geeignete Messleitungen oder Zubehör verwenden. Die Kategorie und Nennspannung der Messleitungen bzw. Zubehörteile beachten. • Vor dem Einsatz die Messleitungen oder Zubehörteile überprüfen.
Página 89 DM-810A • DM-820A • DM-830A • DML-430A Wichtige Sicherheitsinformationen Stromschlaggefahr: • Wenn keine Messung von Strom, Spannung oder Frequenz vorgenommen wird, das Gerät ausschalten und freischalten. Darauf achten, dass alle Kondensatoren entladen sind. Es darf keine elektrische Spannung vorhanden sein. • Den Wahlschalter gemäß der vorzunehmenden Messung einstellen und die Messleitungen entsprechend anschließen.
Página 90 Bezeichnungen 1. Anzeige LCD-Anzeige und Balkendiagramm 2. Funktionstasten Siehe Erläuterungen unter „Einsatz der Funktionen“ 3. Wahlschalter Zur Auswahl einer Funktion oder zum Ausschalten des Geräts (OFF) 4. A Eingangsanschluss (+) für alle Hochstrommessungen 5. mA µA Eingangsanschluss (+) für alle Schwachstrommessungen 6.
Página 91 DM-810A • DM-820A • DM-830A • DML-430A Anzeigesymbole Primäranzeige 32. n Nano (10 33. µ Mikro (10 Balkendiagrammelement 34. S Siemen 9. – Polaritätsanzeige für Balkendiagramm 35. F Farad Balkendiagrammskala 36. D% Tastverhältnisfunktion ist aktiviert. 11. LoZ AutoCheck™-Modus; niedrige Eingangsimpedanz ist aktiv.
Página 92: Alle Modelle
Einsatz der Funktionen Alle Modelle • Digitale Zweifachanzeige: Diese Messgeräte können gleichzeitig zwei Messwerte, wie z. B. Wechselspannung und Frequenz, anzeigen. Die Anzeigekombinationen werden folgendermaßen dargestellt: Auf der Primäranzeige wird der Messwert mittels großer Symbole dargestellt. Kleine hochgestellte Symbole werden zum Anzeigen des Messwerts auf der Sekundäranzeige verwendet.
Página 93 DM-810A • DM-820A • DM-830A • DML-430A Einsatz der Funktionen (Fortsetzung) Die Abschaltautomatik ist bei Einsatz dieser Funktion deaktiviert. Hinweis: Bei Verwendung der REC-Funktion wird durch Drücken von RANGE (BEREICH) dieser Modus beendet. Nur bei DM-820A und DM-830A • EF (KONTAKTLOSE SPANNUNGSPRÜFUNG): Das Gerät auf eine beliebige Strom- oder Spannungsfunktion setzen.
Página 94 Eingangssignal um eine reine Sinus-, Rechteck-, Dreieck- oder Halbwelle bzw. ein Signal mit Oberschwingungen handelt. Die Möglichkeit, den Echteffektivwert abzulesen, bietet vielseitigere Messmöglichkeiten. Bei den Modellen DM-810A, DM-820A, DM-830A und DML-430A von Greenlee handelt es sich um Echteffektivwert-Messgeräte.
Página 95 DM-810A • DM-820A • DM-830A • DML-430A Datenspeicherfunktion (nur bei DML-430A) Das Modell DML-430A verfügt über Datenspeicher- und -abruffähigkeit. Es kann bis zu 87.000 Messungen im Einfachanzeige-Modus bzw. 43.000 Messungen im Zweifachanzeigen-Modus speichern. Die Daten können zu einem späteren Zeitpunkt auf der Anzeige des Geräts eingesehen oder mit der optionalen Schnittstelle DMSC-9U auf einen Computer heruntergeladen werden.
Página 96 Datenspeicherfunktion (nur bei DML-430A) (Fortsetzung) Die Aufzeichnung von Daten stoppen: Während der Datenaufzeichnung die Taste länger als eine Sekunde drücken. Gespeicherte Daten einsehen: Zum Aufrufen des Abrufmodus p und q kurz drücken. Die Zahl der letzten Sitzung wird 0,5 Sekunden lang angezeigt.
Página 97: Installation Der Software
DM-810A • DM-820A • DM-830A • DML-430A Einsatz der optionalen Software Diese Messgeräte sind kompatibel mit dem DMSC-2U von Greenlee, einem optisch isolierten Computer- schnittstellenkabel und der dazugehörigen Software. Messwerte können hiermit mit einem PC mit dem ® ® Betriebssystem Microsoft Windows aufgezeichnet werden.
Página 98 Schmelzsicherungen austauschen. • Wenn das Messgerät anschließend immer noch nicht wie erwartet funktioniert, unter der Rufnummer 800-435-0786 Kontakt mit dem technischen Kundendienst von Greenlee aufnehmen. 4. Den Messwert von dem zu testenden Stromkreis oder der zu testenden Komponente ablesen. Tabelle der Einstellungen Das Messgerät speichert die zuletzt verwendete Funktion einer jeden Wahlschalterstellung im nichtflüchtigen...
Página 99 DM-810A • DM-820A • DM-830A • DML-430A Betrieb (Fortsetzung) Tabelle der Einstellungen (Fortsetzung) Die rote Die schwarze Den Auswahlschalter SELECT (AUSWÄHLEN) Messleitung Messleitung Zur Messung von… auf dieses Symbol drücken, bis diese Symbole anschließen anschließen stellen… eingeblendet werden... an… an…...
Página 100 Betrieb (Fortsetzung) Tabelle der Einstellungen (Fortsetzung) SELECT (AUSWÄHLEN) Die rote Die schwarze Den Auswahlschalter drücken, bis diese Messleitung Messleitung Zur Messung von… auf dieses Symbol Symbole eingeblendet anschließen anschließen stellen… werden... an… an… Nur bei DM-830A und DML-430A Spannung—AC + DC Echteffektivwert ΩV (max.
Página 101: Typische Messungen
DM-810A • DM-820A • DM-830A • DML-430A Typische Messungen Spannungsmessung Strommessung...
Página 102 Typische Messungen Widerstandsmessung Durchgangsprüfung Kapazitätsmessung Diodenmessung Sperrvor- spannung Durchlass- spannung...
Página 103 DM-810A • DM-820A • DM-830A • DML-430A Typische Messungen Temperatur Nachweis eines elektrischen Feldes (EF) Siehe „Einsatz der Funktionen“ für komplette Anleitungen. A–Kontaktlos ODER B–Kontakt...
Página 104 Messgenauigkeit Informationen zu den Betriebsbedingungen und zum Temperaturkoeffizienten sind im Abschnitt „Technische Daten“ zu finden. Die Messgenauigkeit ist wie folgt angegeben: ± (Prozentanteil des Messwerts + ein fester Wert) bei 23 °C ± 5 °C (73,4 °F ± 9 °F), 0 % bis 75 % relative Luftfeuchtigkeit. Echteffektivwert-Messungen: Die Genauigkeiten für Spannung und Strom sind zwischen 10 % und 100 % des Bereichs spezifiziert, soweit nicht anders angegeben.
Página 105 DM-810A • DM-820A • DM-830A • DML-430A Messgenauigkeit (Fortsetzung) Widerstand und Leitfähigkeit (Leitfähigkeit nur bei DM-820A, DM-830A und DML-430A) Bereich Messgenauigkeit Typische Leerlaufspannung 600,0 Ω ± (0,1 % + 0,3 Ω) 6,000 kΩ ± (0,1 % + 0,003 kΩ) 60,00 kΩ...
Página 106 Messgenauigkeit (Fortsetzung) Wechselstrom (AC + DC-Strom nur bei DM-830A und DML-430A) Genauigkeit bei Genauigkeit bei Lastspannung (typisch) Bereich 50 bis 60 Hz 40 bis 1 kHz (Alle Frequenzbereiche) 600,0 µA ± (0,6 % + 0,3 µA) ± (0,8 % + 0,4 µA) 0,08 mV/µA 6000 µA ±...
Página 107 DM-810A • DM-820A • DM-830A • DML-430A Messgenauigkeit (Fortsetzung) Genauigkeit der Frequenzbereiche Anzeigebereich Messgenauigkeit 99,99 Hz ± (0,04 % + 0,04 Hz) 999,9 Hz ± ( 0,04 % + 0,4 Hz) 9,999 kHz ± ( 0,04 % + 0,004 kHz) Frequenz –...
Página 108 Messgenauigkeit (Fortsetzung) Nur bei DM-830A und DML-430A AutoCheck™-Modus für Gleichspannung Bereich Messgenauigkeit 9,999 V ± (0,5 % + 0,003 V) 99,99 V ± (0,5 % + 0,03 V) 999,9 V ± (0,5 % + 0,3 V) Eingangsimpedanz: Anfänglich 3,0 kΩ // 165 pF typisch bei Spannungen bis zu 50 V; erhöht sich mit der Spannung auf ca.
Página 109: Technische Daten
DM-810A • DM-820A • DM-830A • DML-430A Technische Daten Anzeige: 9999 Punkte: AC V, DC V, Hz und nS 6000 Punkte: mV, μA, mA, A, Ohm und Kapazität Polarität: Automatisch Abfragefrequenz: Numerische Anzeige: 5 pro Sekunde Balkendiagrammanzeige mit 41 Segmenten: 60 pro Sekunde Temperaturkoeffizient: Nominal 0,15 x (angegebene Genauigkeit) pro °C...
Página 110: Konformitätserklärung
Elektrizitätszähler, Transformatoren und sonstige Anlagen im Freien, die der Stromversorgungsgesellschaft gehören. Konformitätserklärung Greenlee Textron Inc. ist für seine Qualitätsverwaltungssysteme gemäß ISO 9001 (2000) zertifiziert. Das gelieferte Gerät wurde mit Betriebsmitteln überprüft bzw. kalibriert, die auf das National Institute for Standards and Technology (NIST) rückführbar sind.
Página 111: Auswechseln Der Batterie
DM-810A • DM-820A • DM-830A • DML-430A Wartung Stromschlaggefahr: Vor dem Öffnen des Gehäuses die Messleitungen vom Stromkreis entfernen und das Gerät ausschalten. Das Nichtbeachten dieser Warnungen könnte zu schweren oder tödlichen Verletzungen führen. Stromschlaggefahr: Die Schmelzsicherungen sind ein wesentlicher Teil des Überspannungsschutzes. Wenn die Sicherung ersetzt werden muss, die „Technischen Daten“...
Página 112 Lebenslange beschränkte Garantie Greenlee Textron Inc. garantiert dem Erstkäufer dieser Produkte, dass sie unter Ausschluss von normalem Verschleiß oder Missbrauch für den Zeitraum ihrer Nutzungsdauer frei von Bearbeitungs- und Materialfehlern sind. Diese Garantie unterliegt denselben Bedingungen, die auch für die standardmäßige beschränkte Einjahresgarantie von Greenlee Textron Inc.
Página 113: Multímetros Digitales
DM-830A • DML-430A Multímetros digitales Lea y entienda todas las instrucciones y la información sobre seguridad que aparecen en este manual, antes de manejar estas herramientas o darles mantenimiento. Registre este producto en www.greenlee.com 52058079 © 2011 Greenlee Textron Inc. 3/11...
Página 114: Descripción
Es fundamental observar métodos seguros al utilizar y dar mantenimiento a las herramientas y equipo Greenlee. Este manual de instrucciones y todas las marcas que ostenta la herramienta le ofrecen la información necesaria para evitar riesgos y hábitos poco seguros relacionados con su uso. Siga toda la información sobre seguridad que se proporciona.
Página 115: Importante Información Sobre Seguridad
El contacto con circuitos activados podría ocasionar graves lesiones o incluso la muerte. Todas las especificaciones son nominales y pueden cambiar conforme tengan lugar mejoras de diseño. Greenlee Textron Inc. no se hace responsable de los daños que puedan surgir de la mala aplicación o mal uso de sus productos.
Página 116 Importante Información sobre Seguridad Peligro de electrocución e incendio: • No exponga esta unidad ni a la lluvia ni a la humedad. • No utilice esta unidad si se encuentra mojada o dañada. • Utilice cables de prueba y accesorios que sean apropiados para la aplicación que se va a realizar.
Página 117 DM-810A • DM-820A • DM-830A • DML-430A Importante Información sobre Seguridad Peligro de electrocución: • A menos que vaya a medir tensión, corriente o frecuencia, apague y bloquee la energía. Asegúrese de que todos los condensadores estén totalmente sin carga. No debe haber tensión alguna.
Página 118 Identification 1. Pantalla Pantalla de cristal líquido (LCD) y gráfico de barras 2. Botones de funciones Consulte la explicación pertinente en la sección “Cómo utilizar las distintas funciones” 3. Interruptor de selección Selecciona una función o apaga (OFF) la unidad 4.
Página 119: Iconos De La Pantalla
DM-810A • DM-820A • DM-830A • DML-430A Iconos de la pantalla Pantalla principal 31. A Amperio 32. n Nano (10 Elemento de gráfico de barras 33. µ Micro (10 9. – Indicador de polaridad para 34. S Siemen el gráfico de barras 35.
Página 120: Cómo Utilizar Las Distintas Funciones
Cómo utilizar las distintas funciones Todos los modelos • Pantalla digital doble: Estos medidores pueden mostrar simultáneamente dos mediciones, como el voltaje de CA y la frecuencia. Las combinaciones de imagen en pantalla se muestran con símbolos grandes para indicar la medición en la pantalla primaria, y con símbolos pequeños y elevados para indicar la medición en la pantalla secundaria.
Página 121 DM-810A • DM-820A • DM-830A • DML-430A Cómo utilizar las distintas funciones (continuación) el botón para salir de este modo. *La función Average (Promedio) no está disponible en el modelo DML-430A. La función de apagado automático se desactiva al utilizar esta función.
Página 122: Medición De Corriente Alterna
La capacidad para leer valores eficaces reales brinda una mayor versatilidad de medición. Los medidores DM-810A, DM-820A, DM-830A y DML-430A de Greenlee son verdaderos medidores RMS.
Página 123: Función De Almacenamiento De Datos (Solamente Para El Modelo Dml-430A)
DM-810A • DM-820A • DM-830A • DML-430A Función de almacenamiento de datos (solamente para el modelo DML-430A) El modelo DML-430A tiene capacidad de almacenamiento y recuperación de datos. Éste puede almacenar hasta 87,000 mediciones en modo de pantalla única o 43,000 mediciones en modo de pantalla doble.
Página 124: Para Visualizar Datos Almacenados
Función de almacenamiento de datos (solamente para el modelo DML-430A) (continuación) Opciones—durante la grabación: • Oprima el botón SELECT para alternar el modo de pantalla entre datos de mediciones y el número de referencia de datos registrados. La pantalla secundaria contiene el número más significativo y la pantalla primaria contiene los números menos significativos del número de referencia de los datos registrados.
Página 125: Cómo Utilizar El Software Opcional
DM-810A • DM-820A • DM-830A • DML-430A Cómo utilizar el software opcional Estos medidores son compatibles con Greenlee DMSC-9U, un cable y software de interfaz ópticamente aislada de ordenador. Permite grabar mediciones en un ordenador personal utilizando el sistema ®...
Página 126: Operación
• Si la unidad no funciona como debería en un circuito que se sabe está funcionando perfectamente, reemplace la batería y/o los fusibles. • Si la unidad aún sigue sin funcionar como debería, llame a Greenlee al 800-435-0786 para obtener asistencia técnica.
Página 127 DM-810A • DM-820A • DM-830A • DML-430A Operación (continuación) Tabla de ajustes (continuación) Conecte el Conecte Coloque el interruptor Oprima SELECT hasta que Para medir esta cable de el cable de selección en este estos iconos aparezcan en función …...
Página 128 Operación (continuación) Tabla de ajustes (continuación) Coloque el Conecte el Conecte Oprima SELECT hasta que Para medir esta interruptor de cable de el cable estos iconos aparezcan función … selección en este prueba rojo de prueba en la pantalla … símbolo …...
Página 129: Mediciones Más Comunes
DM-810A • DM-820A • DM-830A • DML-430A Mediciones más comunes Medición de voltaje Medición de corriente...
Página 130 Mediciones más comunes Medición de resistencia Verificación de continuidad Medición de capacitancia Verificación de diodo Polarización inversa Polarización directa...
Página 131 DM-810A • DM-820A • DM-830A • DML-430A Mediciones más comunes Temperatura Detección de campo eléctrico (EF) Consulte la sección “Cómo utilizar las distintas funciones” para obtener instrucciones completas. A–sin contacto B–con contacto...
Página 132 Precisión Consulte la sección “Especificaciones” en relación con las condiciones de operación y el coeficiente de temperatura. La precisión se especifica de la siguiente manera: ± (un porcentaje de la lectura + una cantidad fija) a 23 °C ± 5 °C (73.4 °F ± 9 °F), 0% a 75% de humedad relativa. Lecturas de valores RMS (eficaces) reales: Las precisiones de voltaje y corriente se especifican a partir del 10% hasta el 100% de la escala a menos que se indique algo diferente.
Página 133 DM-810A • DM-820A • DM-830A • DML-430A Precisión (continuación) Resistencia y conductancia (conductancia en los modelos DM-820A, DM-830A y DML-430A solamente) Escala Precisión Voltaje típico de circuito abierto 600.0 Ω ± (0.1% + 0.3 Ω) 6.000 kΩ ± (0.1% + 0.003 kΩ) 60.00 kΩ...
Página 134 Precisión (continuación) Corriente de CA (corriente de CA + CC solamente para los modelos DM-830A y DML-430A) Precisión a Precisión a Voltaje de carga (típico) Escala 50 a 60 Hz 40 a 1 kHz (todas las escalas de frecuencia) 600.0 µA ±...
Página 135 DM-810A • DM-820A • DM-830A • DML-430A Precisión (continuación) Precisión de las escalas de frecuencias Escala de la pantalla Precisión 99.99 Hz ± (0.04% + 0.04 Hz) 999.9 Hz ± ( 0.04% + 0.4 Hz) 9.999 kHz ± ( 0.04% + 0.004 kHz) Frecuencia—Nivel lógico...
Página 136 Precisión (continuación) Solamente para los modelos DM-830A y DML-430A Modo de voltaje de CC AutoCheck™ Escala Precisión 9.999 V ± (0.5% + 0.003 V) 99.99 V ± (0.5% + 0.03 V) 999.9 V ± (0.5% + 0.3 V) Impedancia de entrada: Inicial de 3.0 kΩ // 165 pF típica a voltajes de hasta 50 V; aumenta con voltajes hasta aproximadamente 500 kΩ...
Página 137: Especificaciones
DM-810A • DM-820A • DM-830A • DML-430A Especificaciones Pantalla: 9999 conteos: CA V, CC V, Hz, y nS 6000 conteos: mV, µA, mA, A, ohmios y capacitancia Polaridad: Automática Frecuencia de muestreo: Pantalla numérica: 5 por segundo Pantalla de gráfica de barras de 41 segmentos: 60 por segundo Coeficiente de temperatura: Nominal de 0.15 x (precisión especificada) por °C menor de 18 °C o...
Página 138: Categorías De Medición
Certificado de Conformidad Greenlee Textron Inc. cuenta con certificación conforme a ISO 9001 (2000) para nuestros Sistemas de Gerencia de Calidad. El instrumento provisto ha sido inspeccionado y/o calibrado mediante el uso de equipo reconocido por...
Página 139: Mantenimiento
DM-810A • DM-820A • DM-830A • DML-430A Mantenimiento Peligro de electrocución: Antes de abrir la caja, retire del circuito los cables de prueba y apague la unidad. De no observarse esta advertencia podrían sufrirse graves lesiones o incluso la muerte.
Página 140 Garantía limitada válida durante la vida útil del producto Greenlee Textron Inc. le garantiza al comprador original de estos bienes de uso, que los mismos estarán libres de defectos de materiales y fabricación durante su vida útil, excepto en el caso de que sean maltratados o hayan sufrido el deterioro normal.
Página 141: Multímetros Digitais
DM-830A • DML-430A Multímetros Digitais Ler atentamente e compreender todas as instruções e informações de segurança constantes deste manual antes de utilizar ou efectuar quaisquer intervenções de manutenção neste instrumento. Registar o produto em www.greenlee.com 52058079 © 2011 Greenlee Textron Inc. 3/11...
Página 142 A segurança deve ser uma preocupação fundamental durante a utilização e manutenção de todas as ferramentas e equipamento Greenlee. Este manual de instruções e os avisos e mensagens afixados na ferramenta destinam-se a fornecer informações para evitar os riscos e as práticas inseguras relacionadas com a utilização desta ferramenta.
Página 143: Guardar Este Manual Para Consulta Futura
As especificações podem ser alteradas conforme as modificações ou melhorias do produto. A Greenlee Textron Inc. declina quaisquer responsabilidades pelos danos resultantes das utilizações incorrectas ou abusivas dos seus produtos. Marca Registada®: A cor verde dos instrumentos de teste é uma marca registada da Greenlee Textron Inc. AutoCheck e Beep-Jack são marcas comerciais da BTC.
Página 144 Informação importante sobre segurança Risco de choque eléctrico e incêndio: • Não expor o instrumento à intempérie (chuva ou humidade). • Não utilizar o instrumento, se estiver molhado ou danificado. • Utilizar os cabos/pontas de teste ou os acessórios apropriados para cada aplicação. Consultar a categoria e a tensão nominal do cabo/ponta de teste ou acessório.
Página 145 DM-810A • DM-820A • DM-830A • DML-430A Informação importante sobre segurança Risco de choque eléctrico: • Excepto durante a medição de tensões, correntes ou frequências, desligar sempre o instrumento e bloquear a alimentação de corrente. Verificar se todos os condensadores foram devidamente descarregados.
Página 146 Identificação 1. Visor LCD e do gráfico de barras 2. Botões de funções Ver as explicações sobre os botões no parágrafo “Utilização das funções” 3. Selector Para selecção da função desejada e desligação (OFF) do instrumento 4. A Tomada de entrada do terminal positivo (+) para medição de correntes de alta intensidade 5.
Página 147: Símbolos Do Visor
DM-810A • DM-820A • DM-830A • DML-430A Símbolos do visor Visor primário 33. µ Micro (10 34. S Siemen Gráfico de barras 35. F Farad 9. – Indicador de polaridade para o gráfico de barras 36. D% Função do ciclo de serviço activada.
Página 148 Utilização das funções do instrumento Todos os modelos • Visor digital duplo: Estes instrumentos dispõem de capacidade para visualização simultânea de dois valores, como tensão AC e frequência. As combinações do visor são apresentadas com símbolos de grandes dimensões, indicando a medição no visor principal, e os símbolos de menores dimensões (em relevo) indicando a medição no visor secundário.
Página 149 DM-810A • DM-820A • DM-830A • DML-430A Utilização das funções do instrumento (cont.) Nota: Durante a utilização da função REC, premir RANGE (GAMA) para o instrumento sair deste modo. Apenas modelos DM-820A e DM-830A • EF (CAMPO ELÉCTRICO): Configurar o instrumento para qualquer função de corrente ou tensão. Manter premido durante alguns momentos o botão EF, para detectar o campo eléctrico existente nas proximidades...
Página 150: Ac + Dc True Rms (Ac + Dc Rms Verdadeiro)
A capacidade para efectuar leituras de valores de verdadeiro valor eficaz (RMS) assegura uma maior versatilidade da medição. Os multímetros Greenlee DM-810A, DM-820A, DM-830A e DML-430A são instrumentos de medição com RMS verdadeiro.
Página 151 DM-810A • DM-820A • DM-830A • DML-430A Função de armazenamento de dados (apenas modelo DML-430A) O modelo DML-430A dispõe de capacidade para gravar e consultar dados. Em modo de visor simples, a capacidade é de 87 000 medições e, em modo de visor duplo, podem ser armazenados 43 000 medições.
Página 152 Função de armazenamento de dados (apenas modelo DML-430A) (cont.) Paragem da gravação de dados: Durante a gravação de dados, premir o botão durante mais de 1 segundo. Visualização dos dados gravados: Premir p e q durante breves momentos para aceder ao modo de Chamada de dados. O endereço da última sessão é...
Página 153: Instalação Do Software
DM-810A • DM-820A • DM-830A • DML-430A Utilização do software opcional Estes instrumentos podem ser utilizados com o conjunto Greenlee DMSC-9U, um cabo de interface e software. O cabo e o software permitem a ligação dos instrumentos a computadores com sistema operativo Microsoft ®...
Página 154 • Se o instrumento continuar a não funcionar conforme esperado, contactar a Assistência Técnica da Greenlee através do telefone (EUA) +800-435-0786. 4. Fazer a medição no circuito ou componente a ser testado. Tabela de configurações O instrumento armazena a última função utilizada de cada posição do interruptor-selector na memória não...
Página 155 DM-810A • DM-820A • DM-830A • DML-430A Operação (cont.) Tabela de configurações (cont.) Colocar o Premir SELECT, até Para medir esta Ligar o cabo Ligar o cabo interruptor-selector estes símbolos serem característica… vermelho a... preto a... neste símbolo… apresentados no visor...
Página 156 Operação (cont.) Tabela de configurações (cont.) Premir SELECT, Ligar Colocar o interruptor- Para medir esta até estes símbolos o cabo Ligar o cabo selector neste característica… serem apresentados vermelho preto a... símbolo… no visor... a... Apenas modelos DM-830A e DML-430A Tensão—AC + DC RMS ΩV Verdadeiro (1000 V máx)
Página 157 DM-810A • DM-820A • DM-830A • DML-430A Medições mais comuns Medição de tensões Medição de correntes...
Página 158 Medições mais comuns Medição de resistência Teste de continuidade Medição de capacitâncias Medição de díodos Potencial inverso Potencial directo...
Página 159 DM-810A • DM-820A • DM-830A • DML-430A Medições mais comuns Temperatura Detecção de campos eléctricos (EF) Ver as instruções completas no parágrafo “Utilização das funções”. A–Sem contacto B–Contacto...
Página 160 Exactidão Consultar no parágrafo “Características Técnicas” as condições de operação e o coeficiente de temperatura. A exactidão é especificada conforme indicado a seguir: ± (uma percentagem do valor medido + um valor fixo) a 23 °C ± 5 °C (73,4 °F ± 9 °F), 0% a 75% de humidade relativa. Medições com RMS verdadeiro: as exactidões de RMS verdadeiro de tensão e corrente são especificadas de 10% a 100% da gama, excepto indicação em contrário.
Página 161 DM-810A • DM-820A • DM-830A • DML-430A Exactidão (cont.) Resistência e condutância (condutância apenas nos modelos DM-820A, DM-830A e DML-430A) Gama Exactidão Tensão típica em circuito aberto 600,0 Ω ± (0,1% + 0,3 Ω) 6,000 kΩ ± (0,1% + 0,003 kΩ) 60,00 kΩ...
Página 162 Exactidão (cont.) Tensão AC (Tensão AC + DC, apenas nos modelos DM-830A e DML-430A) Exactidão a Exactidão a Tensão de carga, típico Gama 50 a 60 Hz 40 a 1 kHz (todas as gamas de frequência) 600,0 µA ± (0,6% + 0,3 µA) ±...
Página 163 DM-810A • DM-820A • DM-830A • DML-430A Exactidão (cont.) Exactidão da gama de frequências Gama do visor Exactidão 99,99 Hz ± (0,04% + 0,04 Hz) 999,9 Hz ± ( 0,04% + 0,4 Hz) 9,999 kHz ± ( 0,04% + 0,004 kHz) Frequência—Nível Lógico...
Página 164 Exactidão (cont.) Apenas modelos DM-830A e DML-430A Modo AutoCheck™ de tensão DC Gama Exactidão 9,999 V ± (0,5% + 0,003 V) 99,99 V ± (0,5% + 0,03 V) 999,9 V ± (0,5% + 0,3 V) Impedância de entrada: Inicial 3,0 kΩ // 165 pF, típico, para tensões até 50 V; aumenta com a tensão até...
Página 165: Características Técnicas
DM-810A • DM-820A • DM-830A • DML-430A Características Técnicas Visor: Escala de visor de 9999: AC V, DC V, Hz e nS Escala de visor de 6000: mV, μA, mA, A, ohm e capacitância Polaridade: automática Taxa de amostragem de valores: Visor numérico: 5 por segundo...
Página 166: Declaração De Conformidade
Declaração de Conformidade A Greenlee Textron Inc. é uma empresa certificada nos termos da ISO 9001 (2000), relativamente aos seus Sistemas de Gestão da Qualidade. Este instrumento foi verificado e/ou calibrado com equipamento homologado pelo National Institute for...
Página 167: Substituição Da Bateria
DM-810A • DM-820A • DM-830A • DML-430A Manutenção Risco de choque eléctrico: Antes de abrir a caixa do instrumento, remover os cabos/pontas de prova do circuito e desligar o instrumento. A não observação destes avisos pode provocar lesões corporais ou a morte.
Página 168 Garantia Vitalícia Limitada A Greenlee Textron Inc. garante ao primeiro comprador destes produtos para utilização que os produtos se encontram isentos de defeitos de fabricação e material durante a sua vida útil, com excepção do seu desgaste normal e da sua utilização abusiva. Esta garantia está sujeita aos mesmos termos e condições estipulados pela garantia limitada de 1 (um) ano da Greenlee Textron Inc.
Página 169 DM-810A • DM-820A DM-830A • DML-430A Digitale multimeters U moet alle instructies en veiligheidsinformatie in deze gebruiksaanwijzing lezen en begrijpen voor u met of aan dit toestel werkt. Registreer uw toestel op www.greenlee.com 52058079 © 2011 Greenlee Textron Inc. 3/11...
Página 170 Veiligheid Veiligheid is essentieel bij het gebruik en onderhoud van uw Greenlee gereedschap en toestellen. In deze gebruiksaanwijzing en via markeringen op het toestel krijgt u informatie voor het vermijden van gevaarlijke situaties en het voorkomen van een onveilig gebruik van dit instrument. Leef altijd de verstrekte veiligheidsinformatie na.
Página 171: Belangrijke Veiligheidsinformatie
Alle specificaties zijn nominaal en kunnen veranderen wanneer verbeteringen worden aangebracht aan het ontwerp. Greenlee Textron Inc. kan niet aansprakelijk worden gesteld voor schade die voortvloeit uit het verkeerd gebruik of misbruik van zijn producten. ® Gedeponeerd handelsmerk: de kleur groen voor elektrische testapparatuur is een gedeponeerd handelsmerk van Greenlee Textron Inc.
Página 172 Belangrijke veiligheidsinformatie Gevaar voor elektrische schokken of brand: • Stel dit toestel niet bloot aan regen of vocht. • Gebruik dit toestel niet als het nat of beschadigd is. • Gebruik meetkabels en accessoires die geschikt zijn voor de toepassing. Controleer voor welke categorie en welk voltage de meetkabel of het accessoire is goedgekeurd.
Página 173 DM-810A • DM-820A • DM-830A • DML-430A Belangrijke veiligheidsinformatie Gevaar voor elektrische schokken: • Tenzij u een voltage, stroom of frequentie aan het meten bent, schakelt u het toestel uit en sluit u de stroomtoevoer af. Zorg ervoor dat alle condensatoren ontladen zijn. Er mag geen voltage meer aanwezig zijn.
Página 174 Identificatie 1. Display Lcd en staafdiagram 2. Functietoetsen Zie toelichting onder “De functies gebruiken” 3. Keuzeschakelaar Voor het selecteren van een functie of het uitschakelen van het toestel 4. A Positieve ingangsklem voor metingen van grote stroomsterkte 5. mA µA Positieve ingangsklem voor metingen van geringe stroomsterkte 6.
Página 175 DM-810A • DM-820A • DM-830A • DML-430A Pictogrammen op het display Primair display 35. F Farad 36. D% Aan/uit-verhoudingsfunctie Staafdiagramelement is ingeschakeld. 9. – Polariteitindicator voor staafdiagram 37. k Kilo (10 Staafdiagramschaal 38. Hz Hertz (frequentie in 11. LoZ AutoCheck™ modus; lage cycli per seconde) ingangsimpedantie is ingeschakeld.
Página 176: De Functies Gebruiken
De functies gebruiken Alle modellen • Tweeledig digitaal display: Deze meters kunnen twee metingen, zoals AC voltage en frequentie, gelijktijdig weergeven. Welke combinatie van metingen op het display wordt weergegeven, wordt aangeduid door middel van een groot pictogram voor de meting op het primaire display en een klein maar hoger geplaatst pictogram voor de meting op het secundaire display.
Página 177: De Functies Gebruiken (Vervolg)
DM-810A • DM-820A • DM-830A • DML-430A De functies gebruiken (vervolg) Opmerking: Wanneer u de optekenfunctie (“REC”) gebruikt, verlaat u deze modus met een druk op de toets RANGE. Alleen DM-820A en DM-830A • EF: Stel de meter in op een willekeurige stroomsterkte- of voltagefunctie. Houd de toets ingedrukt tot “EF”...
Página 178: Golfvormen En Piekfactoren
De mogelijkheid om feitelijke-RMS-waarden te meten zorgt voor een veel ruimere toepasbaarheid van de metingen. De Greenlee DM-810A, DM-820A, DM-830A en DML-430A zijn feitelijke-RMS-meters.
Página 179 DM-810A • DM-820A • DM-830A • DML-430A Gegevensopslagfunctie (alleen DML-430A) De DML-430A kan gegevens opslaan en weer oproepen. De meter kan tot 87.000 metingen opslaan in enkelvoudige weergavemodus en tot 43.000 metingen in tweeledige displaymodus. De gegevens kunnen later opnieuw worden bekeken op het display van de multimeter of met behulp van de optionele interface DMSC-9U naar een computer worden gedownload.
Página 180 Gegevensopslagfunctie (alleen DML-430A) (vervolg) Om het optekenen van gegevens te stoppen: Terwijl de meter gegevens optekent, drukt u gedurende 1 seconde of langer op de toets Om opgeslagen gegevens te bekijken: Druk kort op p en q om de geheugenfunctie te activeren. Het nummer van de recentste sessie wordt gedurende 0,5 seconden weergegeven, gevolgd door het laatst opgetekende gegevensitem en de meldingen Opties —...
Página 181: De Optionele Software Gebruiken
DM-810A • DM-820A • DM-830A • DML-430A De optionele software gebruiken Deze meters zijn compatibel met Greenlee DMSC-9U, een optisch geïsoleerde computerinterfacekabel en software. Daarmee kunnen metingen op een pc met het Microsoft® Windows® besturingssysteem worden opgetekend. Ook gegevens die in het interne geheugen van de DML-430A zijn opgeslagen, kunnen ermee worden opgehaald.
Página 182 • Als het toestel, op een circuit waarvan u de werking kent, niet werkt zoals u had verwacht, vervangt u de batterij en/of de zekeringen. • Als het toestel nog steeds niet werkt zoals verwacht, belt u de technische dienst van Greenlee op het nummer +1-800-435-0786.
Página 183 DM-810A • DM-820A • DM-830A • DML-430A Gebruik (vervolg) Instellingentabel (vervolg) Selecteert u met de Druk op SELECT tot deze Sluit de Sluit de Om het volgende keuzeschakelaar het pictogrammen op het rode kabel zwarte kabel kenmerk te meten… volgende symbool…...
Página 184 Gebruik (vervolg) Instellingentabel (vervolg) Selecteert u met de Druk op SELECT tot deze Sluit de Sluit de Om het volgende keuzeschakelaar rode kabel zwarte kabel pictogrammen op het kenmerk te meten… het volgende display verschijnen... aan op… aan op… symbool… Alleen DM-830A en DML-430A Voltage—AC + DC ΩV...
Página 185 DM-810A • DM-820A • DM-830A • DML-430A Typische metingen Voltagemeting Stroomsterktemeting...
Página 186 Typische metingen Weerstandmeting Continuïteitscontrole Capaciteitmeting Diodemeting Spervoor- spanning Doorlaatvoor- spanning...
Página 187 DM-810A • DM-820A • DM-830A • DML-430A Typische metingen Temperatuur Detectie van elektrisch veld (EF) Raadpleeg “De functies gebruiken” voor complete instructies. A–Contactloos B–Contact...
Página 188 Nauwkeurigheid Zie “Specificaties” voor gebruiksomstandigheden en temperatuurcoëfficiënt. De nauwkeurigheid wordt als volgt gespecificeerd: ± (een percentage van de gemeten waarde + een vaste waarde) bij een temperatuur van 23 °C ± 5 °C (73,4 °F ± 9 °F) en een relatieve vochtigheid van 0% tot 75%. True RMS Readings (feitelijke RMS-waarden): Nauwkeurigheid van voltage en stroomsterkte worden gespecificeerd van 10% tot 100% van het bereik, tenzij anders vermeld.
Página 189 DM-810A • DM-820A • DM-830A • DML-430A Nauwkeurigheid (vervolg) Weerstand en geleidingsvermogen (geleidingsvermogen alleen op DM-820A, DM-830A en DML-430A) Bereik Nauwkeurigheid Typische nullastspanning 600,0 Ω ± (0,1% + 0,3 Ω) 6,000 kΩ ± (0,1% + 0,003 kΩ) 60,00 kΩ ± (0,1% + 0,03 kΩ) 1,2 VDC 600,0 kΩ...
Página 190 Nauwkeurigheid (vervolg) Wisselstroomsterkte (AC + DC wisselstroomsterkte alleen op DM-830A en DML-430A) Nauwkeurigheid bij Nauwkeurigheid bij Belastingsspanning (typisch) Bereik 50 tot 60 Hz 40 tot 1 kHz (alle frequentiebereiken) 600,0 µA ± (0,6% + 0,3 µA) ± (0,8% + 0,4 µA) 0,08 mV/µA 6000 µA ±...
Página 191 DM-810A • DM-820A • DM-830A • DML-430A Nauwkeurigheid (vervolg) Nauwkeurigheid van frequentiebereik Displaybereik Nauwkeurigheid 99,99 Hz ± (0,04% + 0,04 Hz) 999,9 Hz ± ( 0,04% + 0,4 Hz) 9,999 kHz ± ( 0,04% + 0,004 kHz) Frequentie—logisch niveau % aan/uit-verhouding...
Página 192 Nauwkeurigheid (vervolg) Alleen DM-830A en DML-430A AutoCheck™ modus DC voltage Bereik Nauwkeurigheid 9,999 V ± (0,5% + 0,003 V) 99,99 V ± (0,5% + 0,03 V) 999,9 V ± (0,5% + 0,3 V) Ingangsimpedantie: Initieel 3,0 kΩ // 165 pF typisch bij voltages tot 50 V; neemt in functie van het voltage toe tot ongeveer 500 kΩ...
Página 193: Specificaties
DM-810A • DM-820A • DM-830A • DML-430A Specificaties Display: 9999 pulsen: ACV, DCV, Hz, en nS 6000 pulsen: mV, μA, mA, A, ohm, en elektrische capaciteit Polariteit: Automatisch Vernieuwingsfrequentie: Numeriek display: 5 per seconde Staafdiagramdisplay met 41 segmenten: 60 per seconde Temperatuurcoëfficiënt: Nominaal 0,15 x (gespecificeerde nauwkeurigheid)
Página 194 Conformiteitsverklaring Greenlee Textron Inc. beschikt over een ISO 9001 (2000) attest dat het voldoet aan de vereisten inzake kwaliteitbeheersystemen. Het toestel waarop deze verklaring slaat werd gecontroleerd en geijkt met behulp van apparatuur die terug...
Página 195: De Batterij Vervangen
DM-810A • DM-820A • DM-830A • DML-430A Onderhoud Gevaar voor elektrische schokken: Voor u de behuizing opent, verwijdert u de meetkabels van het circuit en zet u het toestel uit. Het niet naleven van deze waarschuwingen zou kunnen leiden tot ernstige verwondingen of dodelijk kunnen zijn.
Página 196 Levenslange beperkte garantie Greenlee Textron Inc. garandeert de oorspronkelijke koper van deze gebruiksgoederen dat deze goederen geen productie- of materiaalfouten zullen vertonen gedurende hun bruikbare leven, uitgenomen normale slijtage en misbruik. Op deze garantie zijn dezelfde voorwaarden van toepassing als op de beperkte garantie van één jaar die Greenlee Textron Inc.

Este manual también es adecuado para:

Dm-820a Dm-830a Dml-430a

Greenlee DM-810A Manual De Instrucciónes, Uso Y Manutención

Idiomas disponibles

Enlaces rápidos

Manuales relacionados para Greenlee DM-810A

Resumen de contenidos para Greenlee DM-810A

Este manual también es adecuado para:

Tabla de contenido
