S S U U N N S S T T A A R R M M A A C C H H I I N N E E R R Y Y C C O O . . , , L L T T D D . .
MANUAL DEL
USUARIO

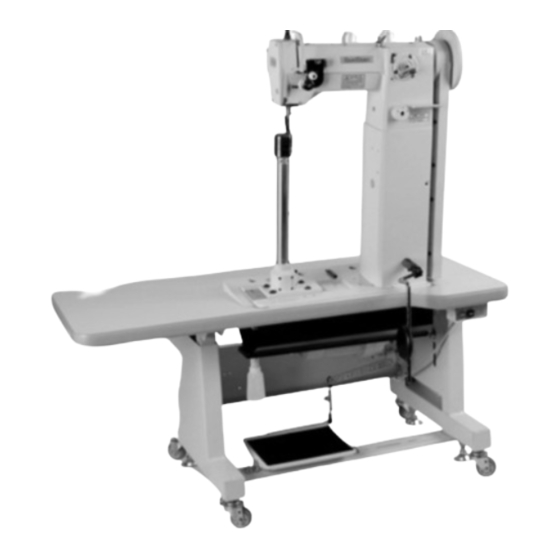

KM-818 Series
Máquina de coser de tipo
columna, diseño en zigzag
de puntada cerrada de
una aguja de gran
capacidad.
1) Para el buen funcionamiento de la
máquina, lea este manual antes de usarlo.
2) Guarde el manual y consúltelo en caso de
averías u otros problemas que puedan
surgir.
M M M M S S - - 0 0 5 5 0 0 6 6 2 2 9 9
Publicidad
Tabla de contenido
Manuales relacionados para SunStar KM-818 Serie
Resumen de contenidos para SunStar KM-818 Serie
- Página 1 MANUAL DEL USUARIO KM-818 Series Máquina de coser de tipo columna, diseño en zigzag de puntada cerrada de una aguja de gran capacidad. 1) Para el buen funcionamiento de la máquina, lea este manual antes de usarlo. 2) Guarde el manual y consúltelo en caso de averías u otros problemas que puedan surgir.
- Página 2 1. Le agradecemos por adquirir nuestra máquina de costura. Nuestra empresa, en base de la tecnología y de la experiencia adquirida en la fabricación de máquinas industriales para la costura, hemos podido crear un producto innovador, de múltiples funciones, rendimiento óptimo, potencia máxima, resistencia superior y diseño sofisticado capaz de satisfacer las necesidades y expectativas del usuario.
-
Página 3: Tabla De Contenido
INDICE Normas de seguridad de la máquina.------------------------------------------------------------ 4 1) Señal de seguridad y el significado.--------------------------------------------------------------------------- 4 2) Posición y significado de la señal de Precaución. --------------------------------------------------------- 4 3) Normas para la seguridad. -------------------------------------------------------------------------------------- 5 1. Especificaciones. ----------------------------------------------------------------------------------------- 9 1) Especificicaciones de la máquina.----------------------------------------------------------------------------- 9 2) Especificicaciones del motor. -
Página 4: Normas De Seguridad De La Máquina
máquina. Normas de seguridad de la 1) Señal de seguridad y el significado. Las indicaciones de las normas de seguridad son: ¡Peligro!, ¡Aviso! y ¡Precaución!. Si no se cumplen las normas, puede causar daños físicos a personas o a la máquina. Peligro ：Esta indicación requiere mucha atención, ya que, de lo contrario, puede ocasionar daños y peligros durante la instalación, funcionamiento y durante el mantenimiento de la máquina. -
Página 5: Normas Para La Seguridad
3) Normas para la seguridad. ● Aviso / Instalación. ▶La instalación de la máquina solamente debe hacerlo por mediante ténico o ingeniero autorizado. ▶En caso de que necesite ayuda, contacte a la tienda donde haya comprado o pida ayuda a la persona que conoce la máquina. - Página 6 ▶Por el peso de la máquina puede dañarse en la hora de desmontar, por lo tanto debe ser operado por dos personas. ▶Debe comunicarse con el personal SUNSTAR inmediantamente, apagando el motor, si llegara escuchar ruidos en la máquina o llegase a oler algo. ▶Por cualquier problema, comuníquese con la oficina de SUNSTAR más cercana o a la matriz.
- Página 7 ● Precaución / En la limpieza ▶Debe apagar la máquina si va a limpiar. Por error si llegara a pisar el pedal puede causar daño. ▶En la hora del uso del Motor embrague, aunque haya apagado el motor, por la inercia puede rotar por un tiempo.
- Página 8 ▶ En la hora de chequeo de la máquina, si las partes de seguridad están desensamblado, debe ensamblarlo y antes de encender el motor compruebe una vez más si todo están en su lugar. ▶ SUNSTAR no hace responsible si llagara tener problemas por motivo de efectuar cambios en la máquina por personal no autorizado.
-
Página 9: Especificaciones
Especificaciones. 1) Especificaciones de la máquina. KM-818 : Máquina de coser de tipo columna, diseño en zigzag de puntada cerrada de una aguja de gran capacidad. Modelo KM-818 Clasificación Tela medio y pesado Máx. 1,600 spm Velocidad de la máquina Densidad máxima de puntada 6 mm Movimiento de la barra-agujas... -
Página 10: Estructura De La Máquina
Estructura de la máquina. 1) Denominación de las partes de la máquina. Barra de soporte del hilo Brazo Base del brazo Poste Elevación de rodilla Pedal [Fig. 1] Instalación de la máquina. 1) Condiciones para la instalación. (1) Para la prevención de accidentes no use la máquina donde haya voltaje que sobre pase ±10%. (2) Compruebe antes del uso si la presión está... -
Página 11: Pasos A Seguir Antes De Usar La Máquina
máquina. Pasos a seguir antes de usar la 1) Cómo instalar la cabezera de la máquina. Como muestra en la, figura después de ensamblar la mesa, la guía de cabezera de caucho ①, amortiguador de caucho ③ se le ajusta con la barra- guía amortiguadora ②. -
Página 12: Cómo Llenar El Lubricante
4) Cómo llenar el lubricante. Como figura muertra en la 4, antes de los operar la máquina es necesario lubricar losl agujeros que están señalado con color rojo. [Fig. 5] 5) Cómo ajustar la tensión de la correa. Después de instalar el motor, al aflojar las tuercas ① y ②, por el mismo peso del motor ③... -
Página 13: Cómo Instalar El Portacono
7) Cómo instalar el portaconos. Ensamblar el portaconos ① como figura en el dibujo 8, y luego introduccirlo en el agujero de la mesa fijándolo con la tuerca ② con(los anillos) ③. [Fig. 8] Reparación de la máquina. 1) Método de introducción de la aguja. Fijar la aguja ①... -
Página 14: Ajuste Del Plato De La Aguja Y El Gancho
2) Ajuste del plato de la aguja y el gancho. ※ En caso de cambiar el gancho, comprobar la posición de la plato de aguja. La posición estándar es que la , aguja ① es te posicionada a un lado de la placa de aguja ② o que la aguja haya doblado entre 0.15~0.2mm. -
Página 15: Instalación De La Guía Del Hilo
4) Instalación de la guía del hilo. Instale la guía del hilo fijándolo en el brazo como lo figura en el dibujo . [Fig. 12] 5) Colgar el hilo superior. Ponga la palanca tirahilos en la posición más alta y acople el hilo superior según los números que apararecen en el dibujo 13. -
Página 16: Ajuste De La Presión Del Prensatelas
7) Ajuste de la tensión del prensatelas. Dependiendo la dirección del giro de la barra de presión, se aumenta o se disminuye. Se Dismunuye Aumenta aumenta en la dirección hacia la derecha y al contrario se disminuye. [Fig. 15] 8) Elevación de la barra de presión. Si desea parar desde el punto de elevación de la barra de presión, gire la barra ①... -
Página 17: Ajuste Del Tiempo De Transferencia Del Auxiliar De Prensatelas
10) Ajuste del tiempo de transferencia del auxiliar de prensatelas. La nivel de elevación que hay entre auxiliar de prensatelas y prensatelas es lo mismo. Si desea elevar, debe mover el enlace de la placa superior de alimentación ①, hacia la dirección arriba y si quiere disminuir, hacia, abajo. -
Página 18: Ajuste De Tensión Del Hilo
12) Ajuste de tension del hilo. (1) Ajuste de la tension del hilo superior. Si gira la tuerca ① hacia la derecha, la tension del hilo superior aumenta y si gira hacia la izquierda disminuye. (2) Ajuste de la tension del hilo inferior. Si gira el tornillo ②... -
Página 19: Instalación Y Desmontaje De La Bobina Y La Caja Del Bobina
14) Instalación y desmontaje de la bobina y la caja de bobina. ◆ Instalación de la caja de bobina. 1.Se introduce la bobina en la caja de bobina para poder girar el hilo hacia la dirección de la flecha. 2. La caja de bobina que tiene muelle de ajuste de tensión ⑤... -
Página 20: Situaciones, Causas Y Soluciones
Situaciones, causas y soluciones. Situaciones Causas Soluciones 1. Rotura del hilo ① En la punta de la aguja, ranura en el El filo del gancho se repara puliendo con la (Se desenrolla o interior del gancho. lija y la ranura del interior del gancho con desgaste) ②... -
Página 21: Diagrama Del Tablero
Diagrama del tablero 1) KM-818-1... -
Página 22: Km-818-2
2) KM-818-2...
