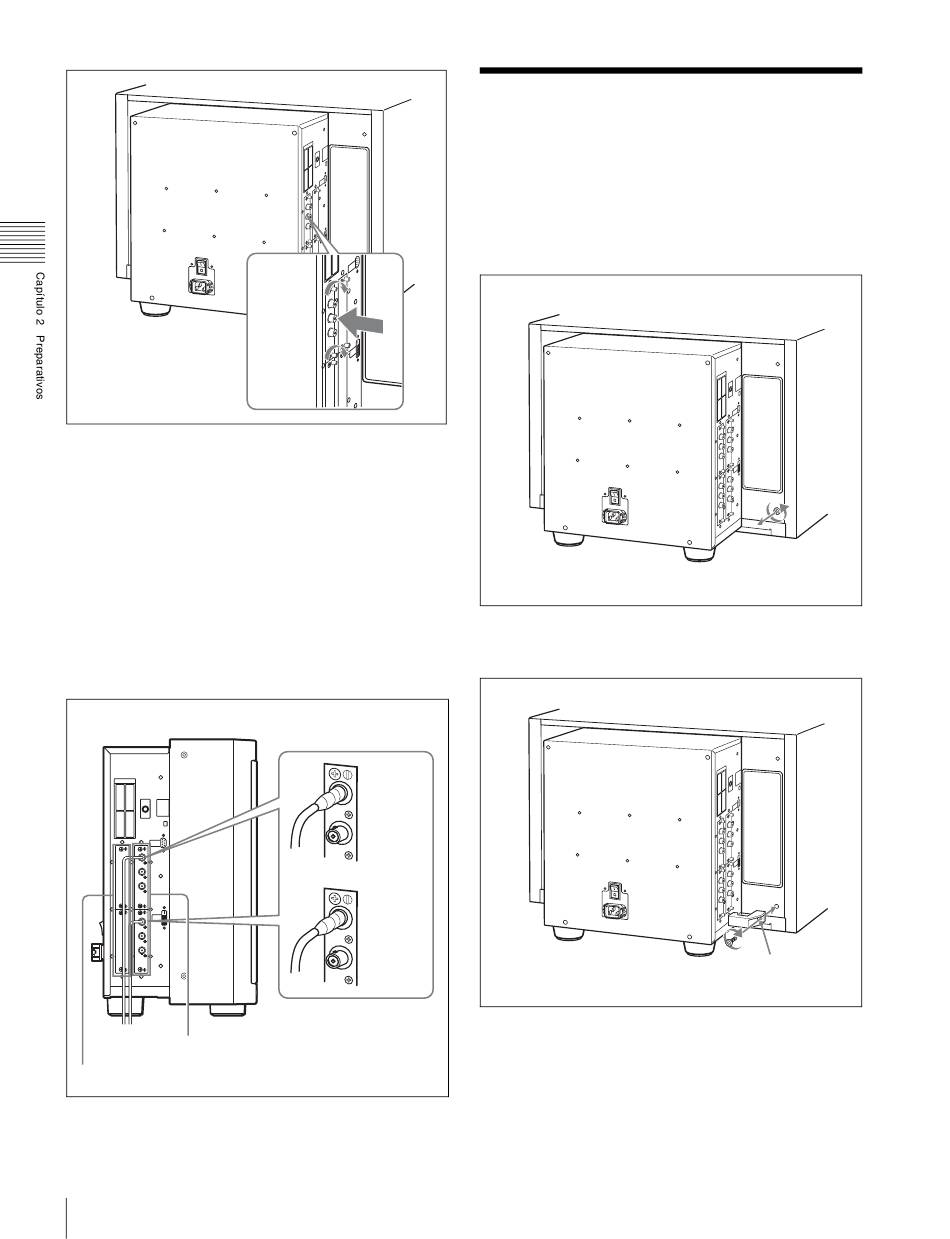

Para el funcionamiento Dual-link
Se necesitan dos adaptadores de entrada BKM-243HS o
BKM-244CC. Instale los adaptadores de entrada en las
ranuras de opción OPTION 1 y 2, o en las ranuras de
opción OPTION 3 y 4.
Conexión del cable
Conecte la señal Link A a OPTION 1 ó 3 y la señal Link B
a OPTION 2 ó 4.
Conecte el cable al mismo número de entrada (ambos
INPUT 1 o ambos INPUT 2) de los adaptadores de entrada
instalados en las ranuras de opción OPTION 1 y 2, o en las
ranuras de opción OPTION 3 y 4.
OPTION 1 y 2
OPTION 3 y 4
20
Fijación del soporte de cables
Ejemplo de conexión
del cable Dual-link
INPUT 1
INPUT 2
INPUT 1
INPUT 2
Fijación del soporte de
cables
Los cables conectados a los adaptadores de entrada pueden
agruparse en el soporte de cables provisto.
1
Quite el tornillo.
2
Fije el soporte de cables al monitor utilizando el
tornillo que se quitó.
Soporte de cable
(suministrado)
