3 INSTALLATION
Doit être exécutée par du personnel expert. Tous les
raccordements doivent être exécutés conformément aux
normes en vigueur et dans le plein respect de la loi de
prévention des accidents (norme CEI 26-36 - IEC/EN
60974-9).
• Contrôler que la tension d'alimentation correspond à la
tension indiquée sur la plaque des données techniques.
• Lorsqu'on monte une fiche, s'assurer qu'elle a une
portée adéquate et que le conducteur vert/jaune du
cordon d'alimentation est raccordé à la fiche de terre.
ATTENTION ! Les rallonges jusqu'à 30 m doivent avoir une
section d'au moins 2,5 mm2.

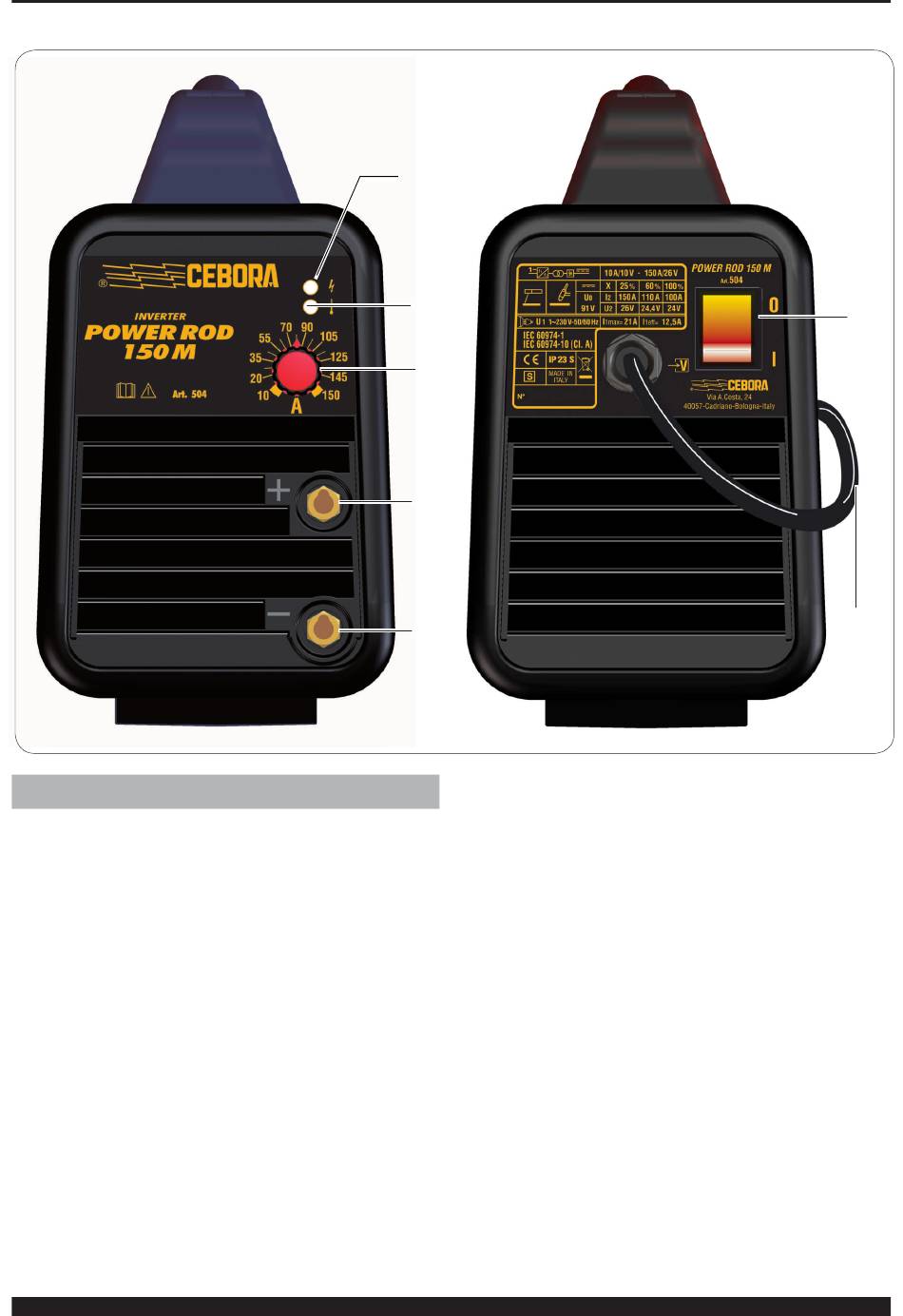

3.1 DESCRIPTION DE LA MACHINE
A) Réglage courant.
B) Voyant jaune (voir 2.3).
C) Voyant machine alimentée.
D) Borne sortie (-).
E) Borne sortie (+).
F) Interrupteur.
G) Câble réseau.
16
C
B
B
A
B
E
D
3.2 SOUDURE D'ÉLECTRODES REVÊTUES
• Ce poste à souder est indiqué pour la soudure de tout
type d'électrode, exception faite pour le type cellulosique
(AWS 6010).
• S'assurer que l'interrupteur (F) est en position 0; ensuite
raccorder les câbles de soudure en respectant la polarité
demandée par le constructeur des électrodes utilisées.
TRES IMPORTANT: Raccorder la borne du câble de masse
à la pièce à souder en s'assurant qu'il y a un bon contact
afin d'obtenir un correct fonctionnement de la machine
et d'éviter des chutes de tension avec la pièce à souder.
• Ne pas toucher la torche ou la pince porte-électrode et
la borne de masse en même temps.
• Mettre en marche la machine à l'aide de l'interrupteur
(F).
• Régler le courant selon le diamètre de l'électrode, la
position de soudure et le type de jonction à exécuter.
A la fin de la soudure, arrêter toujours la machine et
enlever l'électrode de la pince porte-électrode.
F
G
