Impostazione profondità foratura CMT400-1
Il processo dell'impostazione è raffigurato nella (Fig. 2). Fissate il materiale nella dima. Nel foro
del diametro 18mm inserite l'adattatore portapunta in modo che dopo aver fatto pressione sul
gambo la punta da trapano si appoggi al materiale fissato. Svitate la vite dell'anello di regolazione
(la chiave esagonale 2 è inclusa nel kit CMT400-1) e premete sull'anello nella direzione della dima
fino alla completa compressione della molla (Fig. 2A). La punta deve sempre aderire al materiale.
Avvitate la vite dell'anello d'arresto e misurate la distanza tra il bordo dell'anello e l'estremità del
gambo (Fig. 2B). In questo modo è stato impostato il punto zero per l'impostazione della profondità
della foratura. Svitate la vite dell'anello d'arresto, sottraete la profondità della foratura desiderata
dal valore misurato e impostate questo valore con l'anello d'arresto sul gambo (Fig. 2C), usando
i corsoi d'orientamento, il passo dei corsoi è di 5mm. Avvitate la vite con cura rispettando il suo
diametro (Fig. 2D).

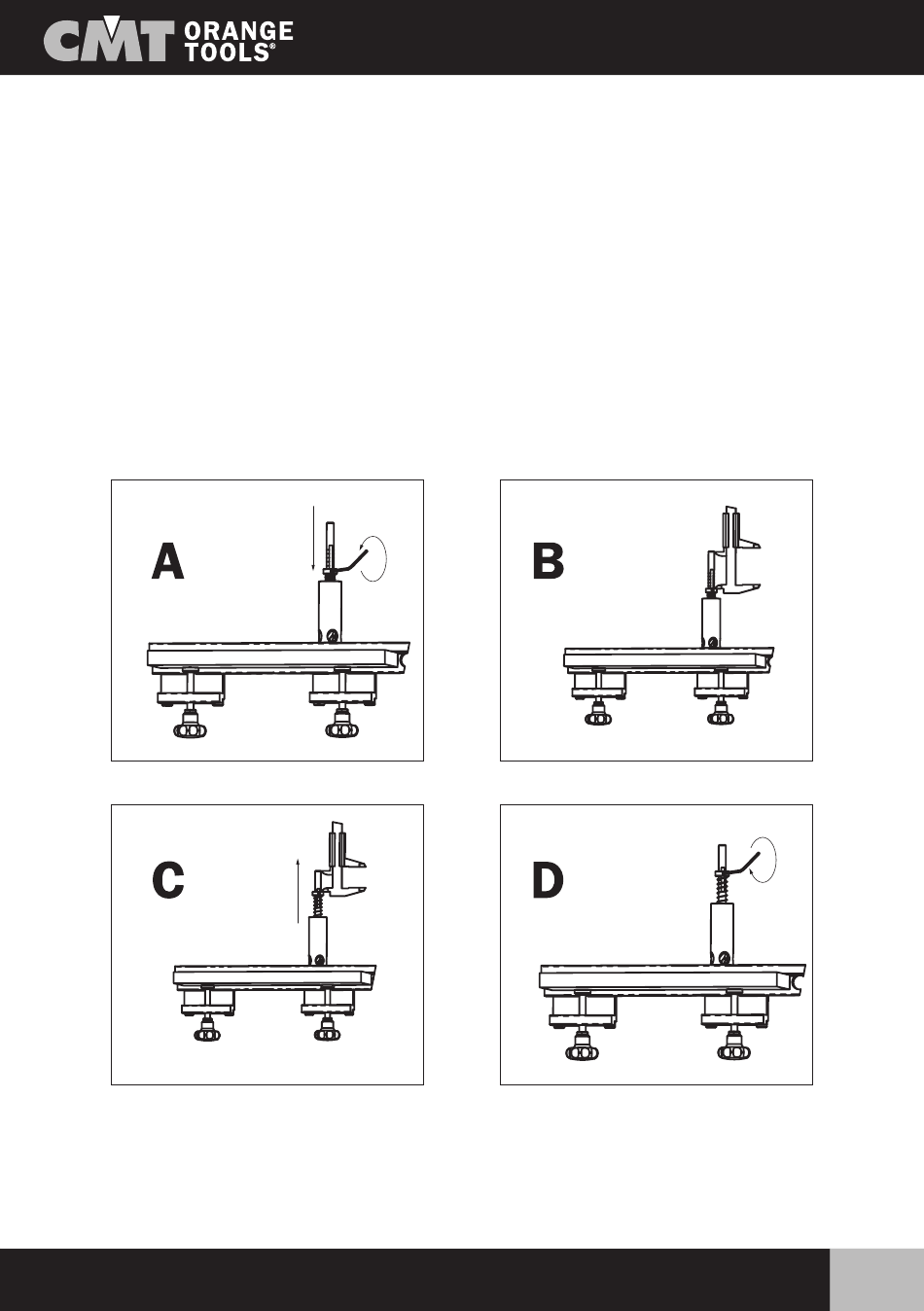

Fig. 2
