Opciones y accesorios

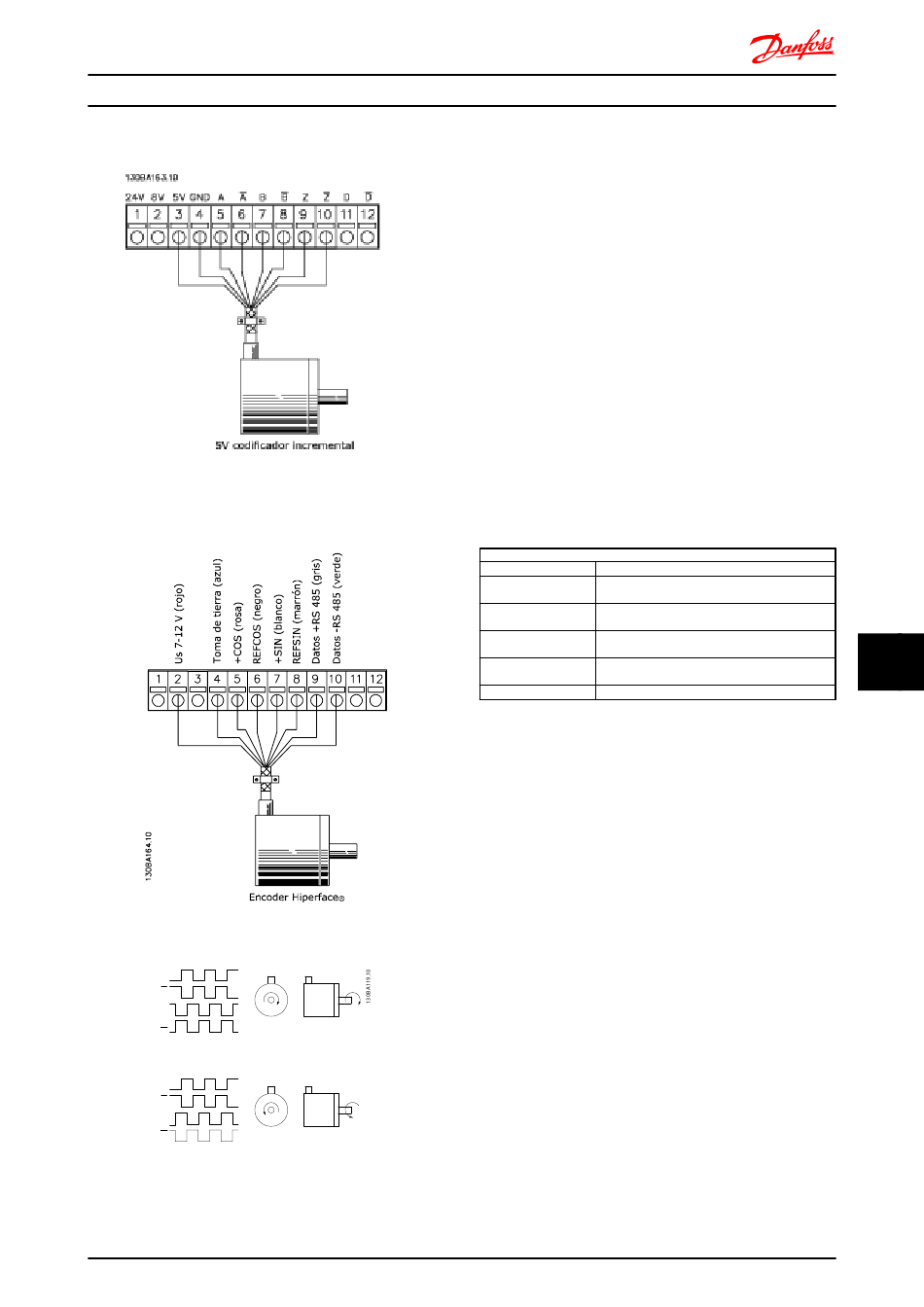

Ilustración 10.8
Longitud máx. de cable, 150 m.
Ilustración 10.9
A
A
B
B
A
A
B
B
Ilustración 10.10
Guía de diseño de la serie FC 300
10.4 Opción de resolvedor MCB 103
La opción del resolvedor MCB 103 se utiliza para la
realimentación del motor del resolvedor de interfaz para el
VLT AutomationDrive. Los resolvedores se utilizan
básicamente como dispositivos de realimentación del
motor para motores sincrónicos sin escobillas y magneti-
zación permanente.
Cuando el kit de opción resolvedor se encarga por
separado incluye los siguientes elementos:
Selección de parámetros: 17-5x interfaz de resolvedor
El resolvedor opcional MCB 103 admite diferentes tipos de
resolvedor.
Especificaciones del resolvedor:
Polos del resolvedor
Tensión de entrada del
resolvedor
Frecuencia de entrada
del resolvedor
Relación de transfor-
mación
Tensión de entrada
secundaria
Carga secundaria
®
MG33BD05 - VLT es una marca registrada de Danfoss.
•
Resolvedor opcional MCB 103
•
Montaje ampliado de sujeción del LCP y tapa de
terminales ampliada
17-50 Polos: 2 *2
17-51 Tensión de Entrada: 2,0 – 8,0 Vrms
*7,0 Vrms
17-52 Frecuencia de entrada:: 2 – 15 kHz
*10,0 kHz
17-53 Proporción de transformación: 0,1 – 1,1 *0,5
Máx. 4 Vrms
App. 10 kΩ
Tabla 10.2
