Válvulas

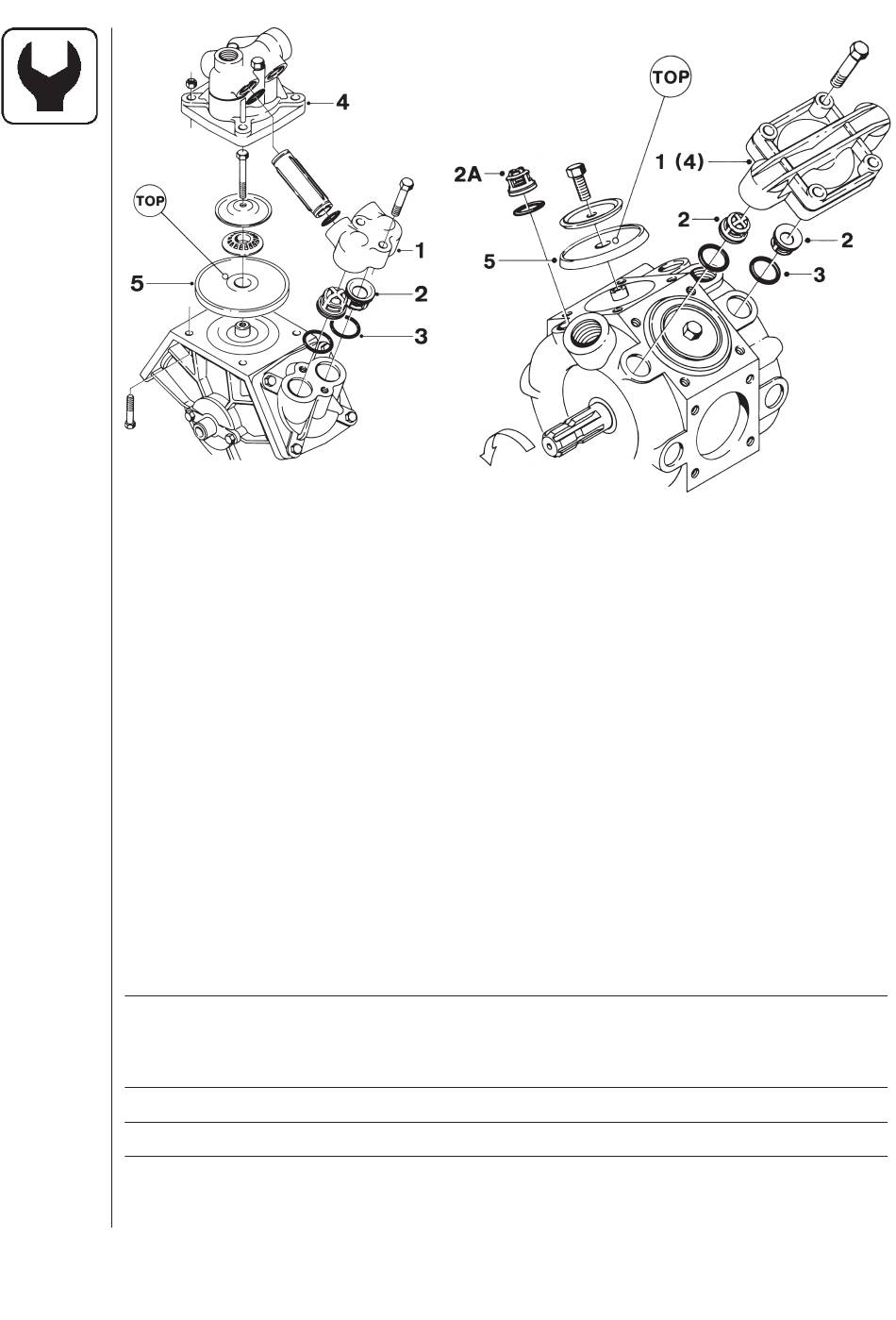

Quitar la cobertura de las válvulas 1. Antes de cambiar las válvulas 2
fíjese en su orientación de manera que sean reemplazadas correcta-
mente.
NOTA: En el modelo de bomba 361 hay una válvula especial con una
marca blanca 2A , ésta debe instalarse en el alojamiento de la válvula
mostrado en el dibujo.
Se recomienda usar juntas nuevas 3 cada vez que se cambien o
comprueben las válvulas.
Membranas
Quitar la cobertura de las membranas. 4. Después ya puede cambiar
las membranas 5. Si el líquido ha llegado a la caja del cigüeñal,deberá
engrasarse la bomba a fondo. Comprobar también que el agujero de
drenaje en el fondo de la bomba, no esté bloqueado. Vuelva a montar
apretando los tornillos tal y como se indica a continuación.
Modelo de
bomba
1 Nm = 0.74 ft-lb
34
Cobertura de
la válvula de
1302
361
Cobertura de
la membrana
Nm
60
70
la membrana
Nm
70
Tornillo de
Nm
60
60
