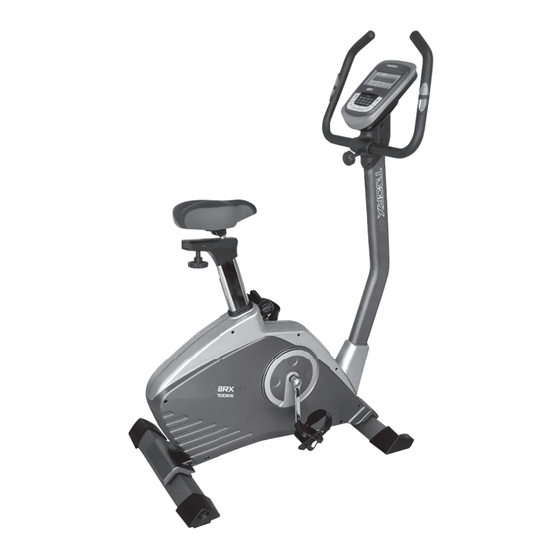

toorx BRX90 Manual De Instrucciones

Ocultar thumbs

Publicidad

Idiomas disponibles

Idiomas disponibles

Enlaces rápidos

Descargar este manual
MANUAL DE INSTRUCCIONES

Publicidad

loading

Manuales relacionados para toorx BRX90

Resumen de contenidos para toorx BRX90

  • Página 1 MANUAL DE INSTRUCCIONES...
  • Página 3 Step 1 Sujeta el estabilizador frontal y trasero (N&M) con 4 tornillos (M-1). Step 2 Cierre y ajuste el pedal izquierdo (K-L) y el pedal derecho (K-R) a la Biela Step 3 Desuna el poste (C) de la tapa en plástica (I-1).
  • Página 4 Step 4 Inserte el manillar (B) al poste y una las tapas de acero. Asegurelo con la tapa por el manillar; (C-7), una rondana (C-1), una arandela de resorte (C-2), un buje(C-3) y un pomo (C-4). Step 5 Conectar los cables (A-1&C-5) y (A-2&B-2) entre la consola y el manillar del poste Asegure la consola en el poste del manillar con 4 tornillos (A-3)
  • Página 5 Step 6 Inserte el poste del asiento (D) en la estructura principal a través de la funda en plástica. Deben alcanzar la posición del asiento deseada y pues insertar el pomo (E-6) en el agujero. Fijar el pomo. Step 7 Asegurar el sillín (D-6) y el deslizador (D-5) .
  • Página 6 Step 8 Monte el embellecedor derecho y izquierdo (C-11&C-6) en el manillar y asegurelo con tornillos (C-8&C-9) como en el dibujo Step 9 Una la tapa del deslizador izquierdo y derecho (D-8&D-7) y asegurelo con tornillos (C-8&D-9).

  • Página 7: Parts List

    PARTS LIST Q’ty Q’ty Item Description Item Description Computer C-circle Pulse cable (upper) Idle Motor cable Nylon nut M8 Bushing Φ10*Φ14*6L Screw M5*10 Handle bar Idle wheel Screw M4*20 Flat washer Pulse cable (lower) Screw M8*20L End cap Spring Foam grip Flywheel Screw 3/8″-26 Hand pulse...
  • Página 8 Seat post knob M16 Spring washer Screw Flat washer Semicircle washer Front stabilizer Motor Front end cap (left) Plastic pulley Front end cap (right) Bushing Φ17*5T Screw M8*60L Rear stabilizer Axle assembly Screw M8*10L Rear end cap (left) Belt Rear end cap(right) Wave washer Inner hex.
  • Página 10 GARLANDO SPA Via Regione Piemonte, 32 - Zona Industriale D1 15068 - Pozzolo Formigaro (AL) - Italy www.toorx.it - info@toorx.it...
