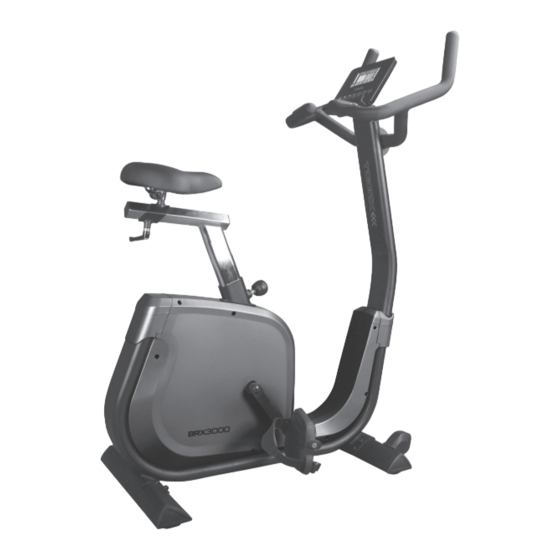

toorx BRX3000 Manual De Instrucciones

Ocultar thumbs
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
MANUAL DE INSTRUCCIONES
iConsole App Manual
www.toorx.it/iconsole

Publicidad

Tabla de contenido
loading

Manuales relacionados para toorx BRX3000

Resumen de contenidos para toorx BRX3000

  • Página 1 MANUAL DE INSTRUCCIONES iConsole App Manual www.toorx.it/iconsole...

  • Página 2: Lista De Control (Contenido Del Paquete)

    LISTA DE CONTROL (CONTENIDO DEL PAQUETE): 10 & &...

  • Página 3: Dibujo De Despiece

    Dibujo de despiece: 60 77 49 59 54 51 53 52 55 56 34 33 18 27 26...

  • Página 4: Part List

    Part List Part NO. Description Material Specification Main frame Rear stabilizer Q195 95.4*50.6*2.0Tx500L Adjustable wheel Q235A+ABS D59*M10*40L Front stabilizer Tri-angle cap(left) 95.7*57.2*51.3 Tri-angle cap(right) 95.7*57.2*51.3 Flat washer Q235A D16*D8.5*1.2T Spring washer D15.4 XD8.2x2T Allen bolt M8x1.25x20L,8.8 Seat Seat adjustment tube Allen screw M8*1.25*45L Q235A...
  • Página 5 Right chain cover HIPS 534.7*502*82.7 Part NO. Description Material Specification Hex nut Q235A M6*1*6T Adjustable bolt Q235A M6*1.0*46 Round cycle for chain cover 117*58*9.3 　 EMS system D265*86 Allen bolt M8x1.25x50L,8.8 Flat washer Q235A D13*D6.5*1.0T Spring washer D10.5*D6.1*1.3T Allen screw M6*1.0*15L,8.8 Computer bracket 120*40*70...
  • Página 6 　 Sensor cable 450L Inner tube 40x80x129 Part NO. Description Material Specification Inner tube 40x80x129 Flat washer Q235A D24*D16*1.5T Round wheel PVC+PP D70.5*23 Bolt Q235A M5x0.8x12L Allen bolt Q235A M8*1.25*40L,8. 　 Adaptor Out put：26V,2.3A 　 Controller EMS2500-A01 Screw ST4.2x1.4x20L Q235A M8*1.25*8T D6*26.5*7.7 Screw...
  • Página 7 PASO 1 M8*20 D15.4 Paso 1 1) Monte el estabilizador delantero (4) y el estabilizador trasero (2) en el bastidor principal (1) utilizando la arandela plana (7), la arandela elástica (8), y el perno Allen (9). 2) Ajuste la altura correcta girando la rueda de la tapa del pie trasero (3).
  • Página 8 PASO 2 (x1) M5*10L Paso 2 1) Fije el asiento (10) en el tubo ajustable del asiento (11). 2) Monte el tubo de ajuste en el tubo de soporte del asiento (66) utilizando el tornillo (16) y la manilla de ajuste (15). 3) El asiento puede ajustarse hacia arriba y hacia abajo, hacia adelante y hacia atrá...
  • Página 9 PASO 3 M8*50 D15.4 Paso 3 1) Se recomienda que este paso del montaje sea realizado por dos personas. 2) Primero, levante la cubierta de protección superior (28), tal como se muestra en la fig. a. A continuación, conecte el cable del ordenador (72 y 73), tal como se muestra en la fig.
  • Página 10 PASO 4 M8*20 D15.4 M5*15 Paso 4 1) Monte el manubrio (32) en el soporte del manubrio (29) utilizando la arandela plana (7), la arandela elástica (8), el perno Allen (9). A continuación, monte la cubierta de protección (65) utilizando el tornillo (20), tal como se muestra en la figura 4-2.
  • Página 11 PASO 5 M5x15L 62 35 Paso 5 1) Conecte el cable superior del ordenador (72) y el cable de pulsación del mango (68) en el ordenador (17) y, a continuación, monte el ordenador (17) con la placa de fijación para el ordenador (61) y el soporte del manubrio (29) utilizando el perno (64).
  • Página 12 Paso 6 Paso 6 1) Conecte el adaptador (81) en la entrada del adaptador situada en la parte trasera de la bicicleta.

  • Página 13: Función De Los Botones

    MANUAL DE INSTRUCCIONES 【 FUNCIÓN DE LOS BOTONES 】 ARRIBA Para hacer ajustes hacia arriba o aumentar la resistencia del entrenamiento. ABAJO Para hacer ajustes hacia abajo o disminuir la resistencia del entrenamiento. ENTRAR Para confirmar todos los ajustes. INICIO/PARADA Para iniciar o parar el entrenamiento.

  • Página 14: Procedimiento De Funcionamiento

    【 PROCEDIMIENTO DE FUNCIONAMIENTO 】 (1) ENCENDIDO – 1-1 Enchufe el adaptador para encender la consola, el sistema emitirá un pitido como señal. 1-2 La pantalla LCD mostrará todos los segmentos durante dos segundos junto con «78.0» (diámetro de la rueda), «E»...
  • Página 15 4-4 Utilice las teclas ARRIBA (▲) y ABAJO (▼) para realizar los ajustes de TIEMPO, DISTANCIA, CALORÍAS y PULSO. Presione «ENTER» cada vez que determine un valor. 4-5 Presione «START» y empiece a pedalear. Las barras de RPM y PULSO mostrarán los valores correspondientes.

  • Página 16: Programa De Usuario

    (7) PROGRAMA DE USUARIO 7-1 Utilice las teclas ARRIBA (▲) y ABAJO (▼) para crear el programa deseado por el usuario, presione «ENTER» cuando cada valor del cuadro esté determinado. 7-2 Presione «ENTER» y manténgalo presionado durante 2 segundos y pase al ajuste del tiempo. 7-3 Presione «START»...

  • Página 17: Grasa Corporal

    (9) GRASA CORPORAL 9-1 Esta función será válida después de que el usuario deje de pedalear (o presione «STOP»). 9-2 Durante la prueba de GRASA CORPORAL se requiere una entrada de señal continua de «RPM». 9-3 Presione «BODY FAT» (grasa corporal), el sistema de la consola mostrará «UX» durante dos segundos e iniciará...
  • Página 18 APP: 1. . sta consola ha sido integrada en el módulo Bluetooth 4.0 para la función APP. 2. . na vez que la consola esté conectada al dispositivo inteligente a través de Bluetooth, la consola se apagará. Nota: 1. Después de 4 minutos sin pedalear o sin entradas de pulsaciones, la consola se pondrá en el modo de ahorro de energía. Para volver a activar la consola, presione cualquier tecla.
  • Página 19 GARLANDO SPA Via Regione Piemonte, 32 - Zona Industriale D1 15068 - Pozzolo Formigaro (AL) - Italy www.toorx.it - info@toorx.it...
