Manejo General Del Aparato; Parte Delantera Del Aparato; Parte Trasera Del Aparato - Stryker PNEUMO SURE Instrucciones De Uso

5

Manejo general del aparato

5.1

Parte delantera del aparato

(1) (2)
Familiarícese con los elementos de manejo y de indicación en la parte delantera
del aparato.
5.2

Parte trasera del aparato

(4) (5) (6)
CO
2
(11)
Familiarícese con los elementos de conexión en la parte trasera del aparato.
(3)
(7) (8)
(10) (9)
Manejo general del aparato

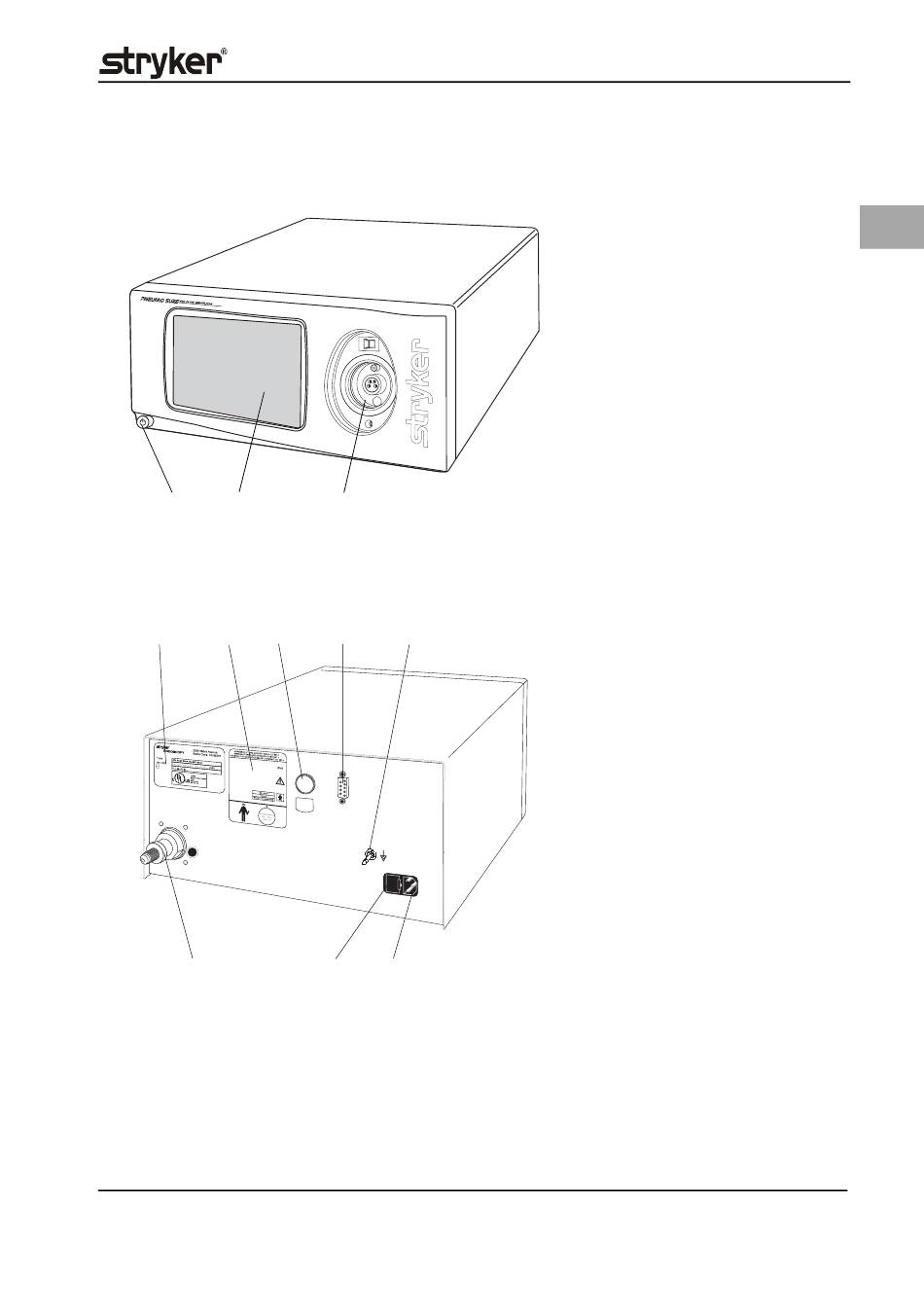

Fig. 5-1 Parte delantera del aparato
Interruptor ON/OFF (encendido/
(1)
apagado)
(2) Pantalla táctil (Touchscreen)
Conexión del tubo de insuflación
(3)
Fig. 5-2 Parte trasera del aparato
Placa identificativa
(4)
Etiqueta de datos del aparato
(5)
Intefaz SIDNE (opcional)
(6)
Entrada/salida de datos
(7)
Toma de la conexión equipotencial
(8)
Enchufe del aparato
(9)
(10) Portafusibles
Conexión para la alimentación de
(11)
gas
ES
19
